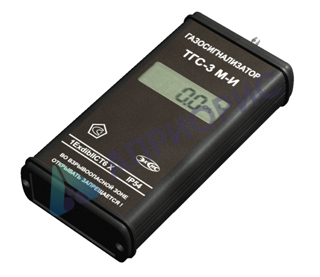

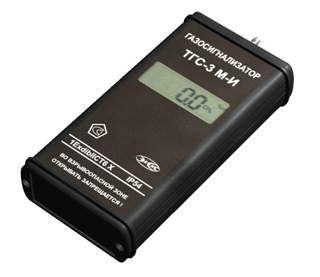

ТГС-3М, ТГС-3М-И газосигнализатор метана взрывозащищённый переносной
Технические вопросы: 8 800 777 20 78 доб. 329
Отправить заявку: sale@aprioris.ru
Переносной взрывозащищённый газосигнализатор метана ТГС-3М, ТГС-3М-И применяется для контроля и индикации метана CH4 (и других углеводородов) и выдачи звуковой и световой сигнализации по двум уровням концентрации контролируемого газа.
Области применения ТГС-3М, ТГС-3М-И
Газосигнализатор может использоваться на предприятиях связи, а также в различных отраслях промышленности и сельском хозяйстве.
Данные модификации газосигнализаторов предназначены для контроля концентрации только одного газа - метана.
ТГС-3М-И - оснащён ЖК-индикатором, на котором отображается концентрация контролируемого газа. Прибор может работать в режиме течеискателя.
ТГС-3М - модель без индикации показаний.
Газосигнализатор ТГС-3М, ТГС-3М-И относится к взрывозащищённому электрооборудованию группы II по ГОСТ Р 51330.0-99 (МЭК 60079-0-98), выполнен с видом взрывозащиты «искробезопасная электрическая цепь» и «взрывонепроницаемая оболочка», имеет уровень взрывозащиты «взрывобезопасная», маркировку взрывозащиты 1Ехdib IIСТ1 X, соответствует ГОСТ Р 51330.0-99 (МЭК 60079-0-98), ГОСТ Р 51330.1-99.1-99 (МЭК 60079-1-98), ГОСТ Р 51330.10-99 (МЭК 60079-11-98) и может устанавливаться во взрывоопасных зонах помещений и наружных установках согласно гл.7.3. ПУЭ, гл.3.4. ПЭЭП и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Технические характеристики переносного взрывозащищённого газосигнализатора метана ТГС-3М, ТГС-3М-И
Характеристики | Значения |
Максимальное выходное напряжение, В | 5,6 |
Максимальный выходной ток, мА | 600 |
Максимальный ток микрокомпрессора, мА | 35 |
Максимальная внутренняя индуктивность, мГн | 40 |
Максимальная выходная мощность, Вт | 3,5 |
Максимальная внутренняя ёмкость, мкФ | 40 |
Сопротивление токоограничительного резистора, Ом | 10 |
Мощность токоограничительного резистора, Вт | 5 |
Электрические цепи ТГС-3М-И | искробезопасные с уровнем взрывозащиты «1b» по ГОСТ Р 51330.10-99, а встроенный газовый сенсор на метан должен иметь вид защиты «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99.1-99 |
Габаритные размеры ТГС-3М, ТГС-3М-И, мм, не более: | |
- длина | 165 |
- ширина | 85 |
- высота | 35 |
- длина трубки | 300 |
Масса ТГС-3М, ТГС-3М-И, кг, не более | 0,6 |
Диапазон измерения концентрации по метану, % об. доли | 0 ... 2,5 |
Уровни сигнализации | «предупреждение» |
«тревога» | |
Пороги срабатывания по метану, % об. доли: | |
- «предупреждение» | 0,3 |
- «тревога» | 1 |
Предел допускаемой основной абсолютной погрешности индикации порогов концентрации метана, % об. доли: | |
- «предупреждение» | ± 0,1 |
- «тревога» | ± 0,4 |
Время контроля газа для срабатывания сигнализации, сек., не более | 30 |
Питание прибора автономное, В | 5,2 |
Напряжение, при котором срабатывает сигнализация о разряде батареи, В | 4,84 ± 1 % |
Максимальная потребляемая мощность ТГС-3М, ТГС-3М-И в режиме измерения, Вт, не более | 0,6 |
Длительность непрерывной работы без подзарядки аккумуляторов в режиме измерения, часов, не менее | 24 |
Длительность непрерывной работы без подзарядки аккумуляторов в режиме течеискателя, часов, не менее | 12 |
Время необходимое для полной зарядки аккумуляторов, часов, не более | 12 |
Климатические условия применения прибора, при которых сохраняются его характеристики: | |
- температура окружающего воздуха, °С | от -20 до +40 |
- атмосферное давление, кПа (мм рт. ст.) | 84 … 106,2 (630 … 800) |
- относительная влажность при температуре до 35 °С, %, не более (без конденсации влаги) | 95 |
Содержание механических и агрессивных примесей в окружающей и контролируемой среде (хлора, серы, фосфора, мышьяка, сурьмы и их соединений), отравляющих каталитически активные элементы датчика | не должно превышать санитарные нормы согласно ГОСТ 12.1005-76 и уровня ПДК (для сероводорода Н2S уровень ПДК не должен превышать 10 мг/м3) |
Температура окружающего воздуха для транспортирования газосигнализатора в упаковке, °С | от -50 до +50 |
Воздействие транспортной тряски для транспортирования газосигнализатор в упаковке: | |
- ускорение, м2/с, не более | 30 |
- частота, ударов в минуту | от 80 до 120 |
Вероятность безотказной работы ТГС-3М, ТГС-3М-И | 0,94 за 1000 часов |
Полный срок службы, лет, не менее | 10 |
Виды сигнализации в газосигнализаторе ТГС-3М, ТГС-3М-И
Виды сигнализации в приборе | Вид индикации | ||
Звуковая | Светодиодная | Символы на индикаторе | |
«предупреждение» | прерывистый монотонный звуковой сигнал | мигание светодиода «Тревога» с частотой, соответствующей звуковому сигналу | мигание символов «НП», соответствующих нижнему порогу с частотой 1 раз в секунду |
«тревога» | прерывистый звуковой сигнал с частотой в два раза большей, чем в случае сигнала «предупреждение» | мигание светодиода «Тревога» с частотой, соответствующей звуковому сигналу | мигание символов «ВП» и «НП», соответствующих верхнему и нижнему порогам с частотой 1 раз в секунду |
«авария» | прерывистый звуковой сигнал с частотой, равной частоте сигнала «тревога» | мигание светодиода «Тревога» с частотой, соответствующей звуковому сигналу | на индикаторе символ «Err 1» |
«разряд батарей» | 1 раз в минуту на 2 секунды включается прерывистый зуммер | мигание светодиода «Тревога» с частотой, соответствующей звуковому сигналу | символ разряда батареи мигает с частотой 1 раз в секунду |
Комплект поставки ТГС-3М, ТГС-3М-И
Наименование изделия или документа | Обозначение документа | Количество |
Прибор ТГС-3М-И | ТФАП.468219.017-01 | 1 шт. |
Зонд-трубка с фильтром | ТФАП715231.001 | 1 шт. |
Устройство для зарядки аккумуляторов | УПС 220-9 | 1 шт. |
Руководство по эксплуатации и паспорт | ТФАП.468219.017-01 РЭ и ПС | 1 экз. |
Упаковочный чехол | 1 шт. | |
Свидетельство о госповерке | 1 экз. |
Возможно, Вас заинтересуют другие приборы серии ТГС-3:
ТГС-3/Х-С-И - газосигнализатор трёхкомпонентный многоканальный взрывозащищённый стационарный;
ТГС-3 - газосигнализатор трёхкомпонентный взрывозащищённый переносной;
ТГС-3И - газосигнализатор многокомпонентный переносной;
ТГС-3С-И - газосигнализатор трёхкомпонентный взрывозащищённый стационарный;
ТГС-3СО-И, ТГС-3К-И - газосигнализатор взрывозащищённый переносной (на оксид углерода или кислород);
ТГС-3СО-М-С-И - газосигнализатор двухкомпонентный взрывозащищённый стационарный.
Технические характеристики переносного взрывозащищённого газосигнализатора метана ТГС-3М, ТГС-3М-И
Характеристики |
Значения |
Максимальное выходное напряжение, В |
5,6 |
Максимальный выходной ток, мА |
600 |
Максимальный ток микрокомпрессора, мА |
35 |
Максимальная внутренняя индуктивность, мГн |
40 |
Максимальная выходная мощность, Вт |
3,5 |
Максимальная внутренняя ёмкость, мкФ |
40 |
Сопротивление токоограничительного резистора, Ом |
10 |
Мощность токоограничительного резистора, Вт |
5 |
Электрические цепи ТГС-3М-И |
искробезопасные с уровнем взрывозащиты «1b» по ГОСТ Р 51330.10-99, а встроенный газовый сенсор на метан должен иметь вид защиты «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99.1-99 |
Габаритные размеры ТГС-3М, ТГС-3М-И, мм, не более: |
|
- длина |
165 |
- ширина |
85 |
- высота |
35 |
- длина трубки |
300 |
Масса ТГС-3М, ТГС-3М-И, кг, не более |
0,6 |
Диапазон измерения концентрации по метану, % об. доли |
0 ... 2,5 |
Уровни сигнализации |
«предупреждение» |
«тревога» |
|
Пороги срабатывания по метану, % об. доли: |
|
- «предупреждение» |
0,3 |
- «тревога» |
1 |
Предел допускаемой основной абсолютной погрешности индикации порогов концентрации метана, % об. доли: |
|
- «предупреждение» |
± 0,1 |
- «тревога» |
± 0,4 |
Время контроля газа для срабатывания сигнализации, сек., не более |
30 |
Питание прибора автономное, В |
5,2 |
Напряжение, при котором срабатывает сигнализация о разряде батареи, В |
4,84 ± 1 % |
Максимальная потребляемая мощность ТГС-3М, ТГС-3М-И в режиме измерения, Вт, не более |
0,6 |
Длительность непрерывной работы без подзарядки аккумуляторов в режиме измерения, часов, не менее |
24 |
Длительность непрерывной работы без подзарядки аккумуляторов в режиме течеискателя, часов, не менее |
12 |
Время необходимое для полной зарядки аккумуляторов, часов, не более |
12 |
Климатические условия применения прибора, при которых сохраняются его характеристики: |
|
- температура окружающего воздуха, °С |
от -20 до +40 |
- атмосферное давление, кПа (мм рт. ст.) |
84 … 106,2 (630 … 800) |
- относительная влажность при температуре до 35 °С, %, не более (без конденсации влаги) |
95 |
Содержание механических и агрессивных примесей в окружающей и контролируемой среде (хлора, серы, фосфора, мышьяка, сурьмы и их соединений), отравляющих каталитически активные элементы датчика |
не должно превышать санитарные нормы согласно ГОСТ 12.1005-76 и уровня ПДК (для сероводорода Н2S уровень ПДК не должен превышать 10 мг/м3) |
Температура окружающего воздуха для транспортирования газосигнализатора в упаковке, °С |
от -50 до +50 |
Воздействие транспортной тряски для транспортирования газосигнализатор в упаковке: |
|
- ускорение, м2/с, не более |
30 |
- частота, ударов в минуту |
от 80 до 120 |
Вероятность безотказной работы ТГС-3М, ТГС-3М-И |
0,94 за 1000 часов |
Полный срок службы, лет, не менее |
10 |
