ПТФМ-201 Хатанга газоанализатор портативный одноканальный
Технические вопросы: 8 800 777 20 78 доб. 329
Отправить заявку: sale@aprioris.ru
Переносной одноканальный газоанализатор ПТФМ-201 Хатанга предназначен для непрерывных измерений концентраций взрывоопасных газов и паров углеводородов (метан, пропан, гексан, бутан, пентан, циклопентан, пропилен, пары бензина неэтилированного, бензина авиационного, керосина, дизельного топлива, Уайт-спирита, топлива для реактивных двигателей, авиационного топлива) и для измерений концентраций токсичных газов (сероводорода, оксида углерода) и кислорода в воздухе.
Описание
Принцип действия газоанализаторов основан на непрерывном преобразовании сигналов, поступающих с газочувствительных измерительных преобразователей (сенсоров), в аналоговую или в цифровую форму, с последующей обработкой встроенным микропроцессором и выводом результатов измерений на цифровой индикатор газоанализатора.
В газоанализаторах в зависимости от исполнения используется электрохимический или термокаталитический сенсор.
В электрохимическом сенсоре в качестве чувствительного элемента выступает электрохимическая ячейка с заполненным электролитом пространством между катодом и анодом. Контролируемый газ поступает на измерительный электрод, высвобождающиеся при этом электроны проходят через электролит и электрод сравнения, формируя сигнал постоянного тока. Величина этого сигнала прямо пропорциональна концентрации детектируемого газа.
Принцип работы термокаталитического сенсора основан на изменении электрического сопротивления платиновой проволоки вследствие ее нагрева за счёт тепла, выделяющегося при протекании термохимической реакции горения газа в присутствии катализатора.

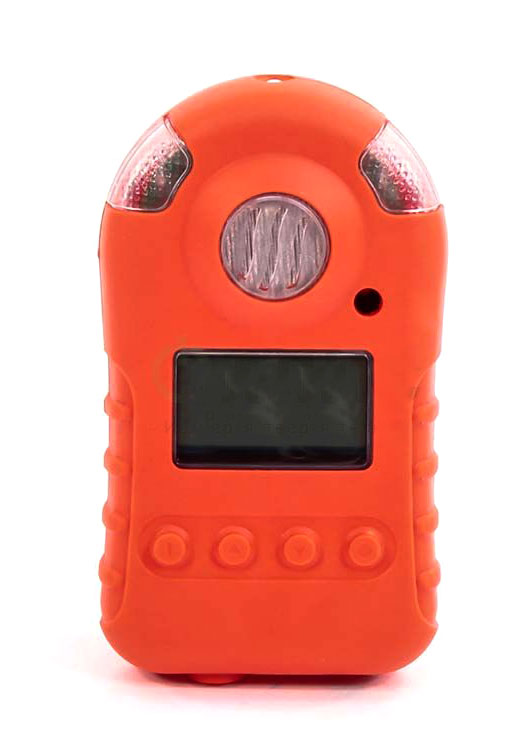

Корпус газоанализаторов с водонепроницаемыми и пыленепроницаемыми свойствами изготовлен из высокопрочного материала. В газоанализаторах используется диффузионный отбор проб через отверстие на лицевой панели.
В газоанализаторах предусмотрена подача аварийной световой, звуковой и вибро-сигнализаций при превышении заданных уровней концентрации контролируемого газа – предупредительного (порог 1) и аварийного (порог 2) порогов, а также индикация низкого уровня заряда АКБ.
Информация о превышении концентрацией пороговых значений сохраняется во встроенный журнал аварийных событий. Доступ к журналу осуществляется из меню прибора.

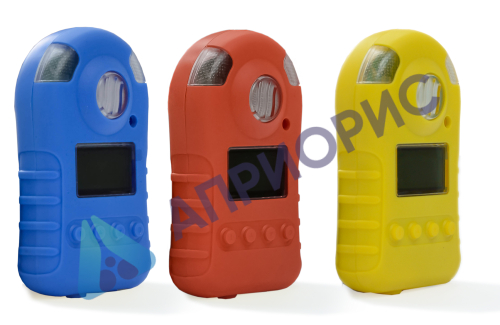

Условное обозначение газоанализаторов:
Название | Тип сенсора | Цвет корпуса |
«ПТФМ-201 Хатанга» H2S (0-100) ppm | ЭХС | Жёлтый |
«ПТФМ-201 Хатанга» CO (0-1000) ppm | ЭХС | Синий |
«ПТФМ-201 Хатанга» CxHy (0-50) % НКПР | ТКС | Красный |
«ПТФМ-201 Хатанга» O2 (0-25) об. д. % | ЭХС | Жёлтый |
Метрологические характеристики газоанализатора «ПТФМ-201 Хатанга»
Определяемый компонент | Диапазон показаний, объемная доля | Диапазон измерений объемная доля | Пределы допускаемой погрешности | |
абсолютной | относительной | |||
Горючие газы и пары1) | от 0 до 50 % НКПР2) | от 0 до 50 % НКПР | ± 5 % НКПР | - |
Сероводород | от 0 до 100 млн-1 | от 0 до 25 млн-1 | ± 5 млн-1 | |
св. 25 до 100 млн-1 | - | ± 20 % | ||
Оксид углерода | от 0 до 1000 млн-1 | от 0 до 25 млн-1 | ± 5 млн-1 | |
св. 25 до 1000 млн-1 | - | ± 20 % | ||
Кислород | от 0 до 25 % | от 0 до 25 % | ± 1 % | - |
Примечание:
1) - градуировка газоанализаторов осуществляется изготовителем по одному из следующих компонентов:
метан, пропан, бутан, пентан, гексан, пропилен, циклопентан, пары бензина, керосина, дизельного топлива, уайт-спирита, топлива для реактивных двигателей, авиационного бензина, авиационного топлива.
2) - Значения НКПР горючих газов и паров горючих жидкостей указаны в соответствии с ГОСТ 30852.19-2002.
Технические характеристики
Наименование характеристики | Значения |
Время срабатывания сигнализации, с, не более | 10 |
Время установления показаний Т90, с, не более: - горючие газы и пары, сероводород - оксид углерода - кислород |
20 35 10 |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха на каждые 10 оС от нормальной температуры (20 оС), доля основной погрешности | ± 0,5 |
Габаритные размеры (длина×ширина×высота), мм, не более | 100×58×30 |
Масса, кг, не более | 0,13 |
Параметры электрического питания: - напряжение постоянного тока, В - емкость, мАч |
3,7 2000 |
Время работы от аккумуляторной батареи, ч | 8 |
Время заряда аккумуляторной батареи, ч, не более | 3,5 |
Средний срок службы, лет | 10 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от -20 до +50 (горючие газы и пары) от -20 до +40 (остальные газы) |
- относительная влажность, % | до 95 |
Маркировка взрывозащиты: -газоанализатор на горючие газы и пары -газоанализатор на сероводород, оксид углерода, кислород |
1Ex d ib IIB Т4 Gb Х 1Ex ib IIB Т4 Gb Х |

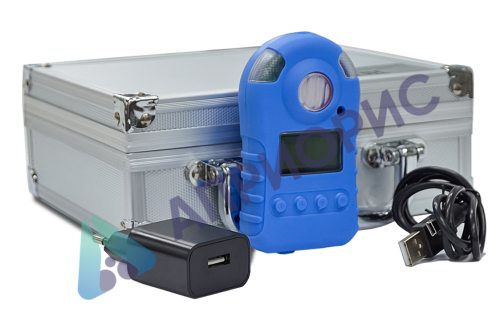

Комплект поставки
Наименование | Обозначение | Количество |
Газоанализатор взрывоопасных и ток- сичных газов и паров портативный одно-
канальный «ПТФМ-201 Хатанга» |
- | 1 шт. (по заказу) |
Калибровочный колпачок (аппликатор) | - | 1 шт. |
Зарядное устройство | - | 1 шт. |
Руководство по эксплуатации | - | 1 экз. |
Методика поверки | МП 205-02-2021 | 1 экз. |
