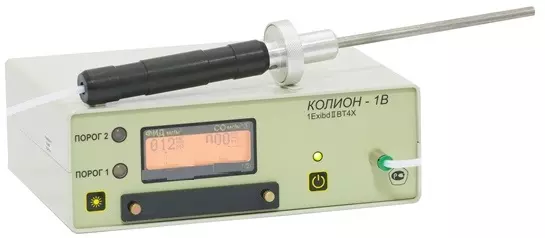

КОЛИОН-1В-03 газоанализатор двухдетекторный переносной
Технические вопросы: 8 800 777 20 78 доб. 329
Отправить заявку: sale@aprioris.ru
(с НДС)
Двухдетекторный переносной газоанализатор КОЛИОН-1В-03 применяется для одновременного измерения содержания паров нефтепродуктов и углеводородов нефти, других вредных соединений, а также сероводорода в воздухе рабочей зоны.
Области применения газоанализатора - измерение концентрации вредных веществ в воздухе рабочей зоны, атмосферном воздухе, поиск мест утечек в технологическом оборудовании, трубопроводах и сосудах, при аварийных ситуациях.
Описание газоанализатора КОЛИОН-1В-03
Газоанализатор имеет два измерительных канала. Первый измерительный канал предназначен для селективного измерения концентрации сероводорода с использованием электрохимического детектора. Второй канал измеряет суммарную концентрацию органических и неорганических веществ, в том числе углеводородов нефти (кроме метана и этана), спиртов, альдегидов, кетонов, эфиров, аммиака, сероуглерода, сероводорода и других соединений, с потенциалом ионизации ниже 11,8 эВ. Для измерения перечисленных веществ используется фотоионизационный детектор (ФИД).
Анализируемый воздух прокачивается через детекторы с помощью встроенного микрокомпрессора. Текущие значения измеряемых концентраций в мг/м3 отображаются в цифровом виде на двухстрочном жидкокристаллическом индикаторе.
Для проведения измерений в удаленных и труднодоступных местах используются пробоотборник, металлический наконечник, удлинитель пробоотборника, длина которого может достигать 10 м, а также телескопическая штанга длиной 1,6 или 3,2 м.
Газоанализатор КОЛИОН-1В-03 выпускается во взрывозащищенном исполнении для применения во взрывоопасных зонах, где по условиям эксплуатации возможно образование взрывоопасных смесей категории IIA, IIB, температурных групп Т1 - Т4 по ГОСТ Р 51330.11. Газоанализатор соответствует ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеет вид взрывозащиты - «Искробезопасная электрическая цепь» с уровнем взрывозащиты «ib» (Взрывобезопасный), маркировку взрывозащиты – ExibllBT4.
Переносной газоанализатор КОЛИОН-1В-03 имеет световую и звуковую сигнализации о превышении измеряемой концентрации заданного порога. Звуковая сигнализация является общей для обоих датчиков - срабатывает по «ИЛИ». Световая сигнализация - отдельная для каждого датчика.
Другие приборы серии КОЛИОН:
КОЛИОН-1В газоанализатор фотоионизационный переносной | КОЛИОН-1В-02 газоанализатор двухдетекторный переносной | ||
КОЛИОН-1В-04 газоанализатор двухдетекторный переносной | КОЛИОН-1В-05 газоанализатор двухдетекторный переносной | ||
КОЛИОН-1В-06 газоанализатор фотоионизационный переносной |
Конструкция газоанализатора КОЛИОН-1В-03
Корпус БИ газоанализатора состоит из верхней и нижней пластмассовых крышек, а также из лицевой и задней металлических панелей. Панели установлены в пазах крышек прибора, которые соединены между собой с помощью винтов. Прибор снабжен ремнем для переноски, закрепленном на сумке - укладке.
В корпусе БИ газоанализатора (рис.1) размещены:
- детекторная сборка (3) состоящая из ФИД и электрохимического детектора;
- микронасос (15);
- плата питания (20);
- блок аккумуляторов (19);
- плата обработки (23) с индикатором цифровым жидкокристаллическим (16);
- пьезоизлучатель (7).
Рис. 1. Газоанализатор КОЛИОН-1В-03
1 – резистор установки порога срабатывания сигнализации; 2 – резистор установки нуля; 3 – детекторная сборка; 4 – штуцер сброса воздуха; 5 – высоковольтный блок; 6 – светодиод включения газоанализатора; 7 – пьезоизлучатель; 8 – разъём ЗАРЯД; 9 – нижняя крышка; 10 – штуцер входной; 11 – тумблер включения газоанализатора; 12 – светодиод сигнализации; 13 – защитная планка; 14 – задняя панель; 15 – микронасос; 16 – индикатор цифровой жидкокристалический; 17 – кнопка подсветки индикатора; 18 – светодиод сигнализации; 19 – блок аккумуляторов; 20 – плата питания; 21 – резистор установки чувствительности; 22 – передняя панель; 23 – плата обработки; 24 – маркировка прибора.
ФИД (фотоионизационный детектор) показан на рис. 2. В качестве источника ВУФ-излучения в ФИД используется лампа тлеющего разряда (1). Лампа герметично соединена с корпусом детектора (14). Внутри корпуса, выполненного из нержавеющей стали, находится изолирующая втулка (13), во внутреннем цилиндрическом объеме которой установлены электроды (3) и (4). Внутренний объем изолирующей втулки (13) и электроды (3) и (4) образуют ионизационную камеру. В каналах изолирующей втулки (13) герметично установлены входной (9) и выходной (11) трубопроводы, припаянные к плате (12). Электроды (3) и (4) герметизируются фторопластовыми трубками (2) и (5) и припаиваются к токопроводящим жилам кабелей (6) и (7). Экранирующие оплетки кабелей припаяны к плате (12). Корпус детектора устанавливается в держателе (10) и фиксируется хомутом (15). Анализируемый воздух с помощью микронасоса прокачивается через ионизационную камеру детектора, где анализируемые вещества ионизируются ВУФ-излучением. Заряженные частицы под действием приложенного к электродам напряжения перемещаются в ионизационной камере ФИД, формируя токовый сигнал, пропорциональный концентрации вещества.
Рис. 2. Детекторная сборка.
1 – лампа тлеющего разряда; 2,5 – фторопластовая трубка; 3,4 – электрод; 6,7 – кабель; 8 – гайка; 9 – входной трубопровод; 10 – держатель; 11 – выходной трубопровод; 12 – плата; 13 – изолирующая втулка; 14 – корпус; 15 – хомут; 16 – сенсор электрохимический; 17 – штуцер; 18 – передняя панель.
Особенности двухдетекторного газоанализатора КОЛИОН-1В-03:
- высокая чувствительность (от долей ПДК рабочей зоны);
- широкий диапазон измеряемых концентраций (до 5 % НКПР для ФИД);
- быстродействие;
- отсутствие необходимости в расходуемых материалах, дополнительных газах и градуировки в межповерочном интервале;
- взрывобезопасное исполнение;
- автоматический контроль разряда блока аккумуляторов;
- отсутствие эффекта «памяти»;
- возможность селективного измерения сероводорода в присутствии органических компонентов;
- наличие сигнализации о превышении заданного уровня концентрации;
- измеряемая концентрация регистрируется в цифровом виде на жидкокристаллическом индикаторе;
- небольшие размеры и масса.
Защитная оболочка газоанализатора
Для повышения степени защиты газоанализатора от внешних воздействий применяется защитная оболочка, сделанная из прозрачного и матового ПВХ материала. С защитной оболочкой поставляется специальное конструктивное исполнение газоанализаторов. В рабочем положении и при зарядке прибор находится внутри оболочки. Забор газа осуществляется через герметический узел. Разъем зарядки газоанализатора и штуцер сброс газа также защищены от проникновения влаги и пыли при помощи герметических узлов. Защитная оболочка используется в комплекте с сумкой-укладкой. Степень защиты от пыли и влаги газоанализатора в защитной оболочке - IP67.
Технические характеристики переносного газоанализатора КОЛИОН-1В-03
Характеристики | Значения | ||
Принцип измерения | фотоионизационный, электрохимический | ||
Диапазон измерения, мг/м3 | ФИД | 0 - 2000 | |
H2S | 0 - 30 | ||
Диапазон сигнализации, мг/м3 | ФИД | 5 - 2000 | |
H2S | 10 | ||
Время выхода на режим после включения, мин | не более 15 | ||
Основная погрешность измерения, % | ФИД | в диапазоне 0 - 10 мг/м3 | ± 15 (приведенная) |
в диапазоне 10 - 2000 мг/м3 | ± 15 (относительная) | ||
H2S | в диапазоне 0 - 10 мг/м3 | ± 15 (приведенная) | |
в диапазоне 10 - 30 мг/м3 | ± 15 (относительная) | ||
Время измерения, сек | ФИД | не более 3 | |
H2S | не более 90 | ||
Условия эксплуатации | температурный диапазон, °С* | от -20* до +45 (при более низких температурах прибор работает как газосигнализатор) | |
относительная влажность, % | от 0 до 90 | ||
Питание | встроенная Ni-MH аккумуляторная батарея, 6 В | ||
Время работы от аккумуляторов, ч, не менее | 8 | ||
Время заряда аккумуляторов, ч, не более | 12 | ||
Габаритные размеры, мм | газоанализатор | 65×205×180 | |
пробоотборник | 1 м (до 10 м по отдельному заказу) | ||
Маркировка взрывозащиты | 1ExibIIBT4 | ||
Степень защиты от пыли и влаги | IP40 | ||
Степень защиты от пыли и влаги в защитной оболочке | IP67 | ||
Полная масса с аккумуляторами, кг | 1,5 | ||
Межповерочный интервал, мес. | 12 месяцев | ||
Гарантийный срок, мес. | 18 месяцев |
Примечание: * - при температурах от -20 до -55 °С используется теплогенератор Т-К1.
Комплект поставки КОЛИОН-1В-03
Наименование | Обозначение | Количество, шт. |
Блок измерительный (БИ) | ЯРКГ 2 840.031 | 1 |
Пробоотборник | ЯРКГ 30. 0030. 014 | 1 |
Насадка фильтрующая | ЯРКГ 5.886.010 | 1 |
Трубка соединительная | ЯРКГ 8.626.037 | 1 |
Фильтр противопылевой | ЯРКГ 740015.059 | 2 |
Зарядное устройство | БПС 0-0,35 | 1 |
Сумка-укладка | ЯРКГ 4.471.001 | 1 |
Фильтр-поглотитель | ЯРКГ 5.886.008 | 1 |
Заглушка | ЯРКГ 8.658.003 | 1 |
Втулка силиконовая | ЯРКГ 8.626.038 | 1 |
Наклейка "Контроль доступа" | 10 | |
Удлинитель пробоотборника | ЯРКГ 30.0030.018 | по отдельному заказу |
Устройство для защиты детектора | по отдельному заказу | |
Ротаметр | по отдельному заказу | |
Паспорт | ЯРКГ 2.840.003 – 09ПС | 1 |
Руководство по эксплуатации | ЯРКГ 2.840.003 – 09РЭ | 1 |
Методика поверки | ЯРКГ 2.840.003ДЛ | 1 |
Поверка и градуировка газоанализатора КОЛИОН-1В-03
Электрохимический детектор газоанализатора градуируется по сероводороду. ФИД газоанализатора градуируется по одному веществу: бензину, бензолу, аммиаку или др. по согласованию с заказчиком. Для определения концентраций других веществ используются коэффициенты пересчёта.
Коэффициенты пересчёта шкалы (Кj) газоанализатора КОЛИОН-1В-03
Наименование вещества | Кj при градуировке по | |||
бензолу | аммиаку | бензину | этилену | |
Аммиак | 3,7 | 1,0 | 1,1 | 0,8 |
Ацетон | 1,8 | 0,49 | 0,51 | 0,38 |
Бензин | 3,5 | 0,95 | 1,0 | 0,74 |
Бензол | 1 | 0,27 | 0,29 | 0,21 |
Гексан | 9,1 | 2,5 | 2,6 | 1,9 |
Дизельное топливо | 3,7 | 1,00 | 1,06 | 0,79 |
Керосин | 3,7 | 1,00 | 1,06 | 0,79 |
Ксилол | 0,95 | 0,26 | 0,27 | 0,20 |
Пары углеводородов нефти | 3,7 | 1,0 | 1,1 | 0,79 |
Сероводород | 3,8 | 1,0 | 1,1 | 0,81 |
Стирол | 1,1 | 0,30 | 0,31 | 0,23 |
Толуол | 1,1 | 0,30 | 0,31 | 0,23 |
Этанол | 10 | 2,7 | 2,9 | 2,1 |
Этилен | 4,7 | 1,3 | 1,3 | 1,0 |
Этиленоксид | 20 | 5,3 | 5,8 | 4,4 |
Концентрация анализируемого вещества Сoj рассчитывается по формуле:
Coj = Kj × Cj, где Сj - показания газоанализатора.
Поверка ФИД прибора производится с использованием баллонной поверочной смеси этилен-воздух и может быть легко проведена на местах.
Перечень веществ, измеряемых газоанализатором КОЛИОН-1 с помощью ФИД
№ | Вещество | Величина ПДК, мг/м3 | Класс опасности | Потенциал ионизации, эВ |
1 | Аммиак | 20 | 4 | 10,15 |
2 | Анилин | 0,1 | 2 | 7,70 |
3 | Ацетальдегид | 5 | 3 | 10,21 |
4 | Ацетон | 200 | 4 | 9,69 |
5 | Бензальдегид | 5 | 3 | 9,53 |
6 | Бензин | 100 | ||
7 | Бензол | 15 | 2 | 9,25 |
8 | Бутадиен-1,3 | 100 | 4 | 9,07 |
9 | Бутан | 300 | 4 | 10,63 |
10 | Бутаналь | 5 | 3 | 9,83 |
11 | Бутилацетат | 200 | 4 | 10,01 |
12 | Бутилбензол | 20 | 3 | 8,69 |
13 | Винилацетат | 10 | 3 | 9,80 |
14 | Винилтолуол | 20 | 4 | 8,20 |
15 | Винилхлорид | 5 | 1 | 10,00 |
16 | Гексан | 300 | 4 | 10,18 |
17 | Гептан | 300 | 4 | 10,07 |
18 | Дизельное топливо | 300 | ||
19 | Диизобутилкетон | 200 | 4 | 9,04 |
20 | Диизопропиламин | 5 | 2 | 7,73 |
21 | Диизопропиловый эфир | 100 | 4 | 9,20 |
22 | Дипропиловый эфир | 100 | 4 | 9,27 |
23 | Диэтиламин | 30 | 4 | 8,01 |
24 | Диэтиловый эфир | 300 | 4 | 9,41 |
25 | Изобутилен | 100 | 4 | 9,43 |
26 | Керосин | 300 | ||
27 | Ксилол | 50 | 3 | 8,56 |
28 | Метиламин | 8,97 | ||
29 | Метилацетат | 100 | 4 | 10,27 |
30 | Метилбутилкетон | 5 | 3 | 9,34 |
31 | Метилмеркаптан | 0,8 | 2 | 9,44 |
32 | Метилстирол | 5 | 3 | |
33 | Метилциклогексан | 50 | 4 | 9,85 |
34 | Метилциклопропан | 50 | 3 | 9,52 |
35 | Метилэтилкетон | 200 | 4 | 9,53 |
36 | Нафталин | 20 | 4 | 8,10 |
37 | Нитробензол | 3 | 2 | 9,92 |
38 | н-Октан | 300 | 4 | |
39 | Пентадиен-1,3 | 40 | 4 | 8,59 |
40 | Пентан | 300 | 4 | 10,53 |
41 | Пентанол | 10 | 3 | |
42 | Пентаналь | 10 | 3 | 9,82 |
43 | Пентан -2-он (Метилпропилкетон)* | 5 | 3 | 9,39 |
44 | Пропилацетат | 200 | 4 | 10,04 |
45 | Пропилен | 100 | 4 | 9,73 |
46 | Сероводород | 10 | 3 | 10,46 |
47 | Сероуглерод | 1 | 3 | 10,13 |
48 | Стирол | 30 | 3 | 8,47 |
49 | Тетрахлорэтилен | 10 | 3 | 9,32 |
50 | Толуол | 50 | 3 | 8,82 |
51 | Триметиламин | 5 | 3 | 7,82 |
52 | Трихлорэтилен | 10 | 3 | 9,45 |
53 | Триэтиламин | 10 | 3 | 7,50 |
54 | Уайт-спирит | 300 | ||
55 | Углеводороды нефти | 300 | ||
56 | Циклогексан | 80 | 4 | 9,9 |
57 | Циклогексанол | 10 | 3 | 10,00 |
58 | Циклогексанон | 10 | 3 | 9,14 |
59 | Циклопентадиен | 5 | 3 | 8,55 |
60 | Циклопентанон | 2 | 3 | 9,26 |
61 | Фенол | 0,3 | 2 | 8,69 |
62 | Хлорбензол | 100 | 3 | 9,07 |
63 | Хлортолуол | 10 | 3 | 8,83 |
64 | Этанол | 1000 | 4 | 10,62 |
65 | Этилакрилат | 5 | 3 | |
66 | Этилацетат | 200 | 4 | 10,11 |
67 | Этилбензол | 50 | 3 | 8,76 |
68 | Этилен | 100 | 4 | 10,52 |
69 | Этиленоксид | 1 | 2 | 10,56 |
70 | Этилмеркаптан | 1 | 2 | 9,29 |
Разрешительная документация и сертификаты на переносной газоанализатор КОЛИОН-1В-03
У переносного газоанализатора КОЛИОН-1В-03 имеется Свидетельство об утверждении типа средств измерений, Сертификат соответствия (Таможенный союз), Сертификат и Свидетельство Российского Речного Регистра, Декларация о соответствии (Таможенный союз), Свидетельство об утверждении типа средств измерений (Республика Беларусь) и Сертификат о признании утверждения типа средств измерений (Республика Казахстан). Данная документация высылается дополнительно по запросу Потребителя.
