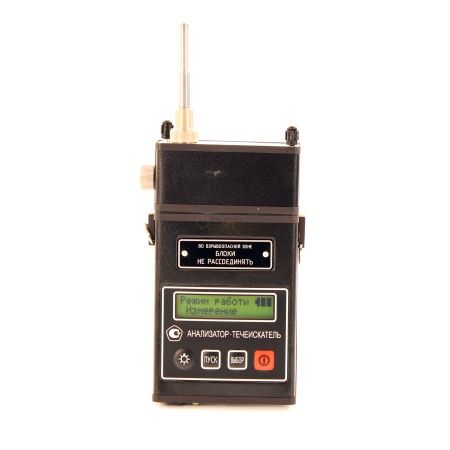

АНТ-3М анализатор-течеискатель переносной взрывозащищённый
Технические вопросы: 8 800 777 20 78 доб. 329
Отправить заявку: sale@aprioris.ru
(с НДС)
Взрывозащищённый переносной анализатор-течеискатель АНТ-3М с автономным питанием применяется для контроля содержания паров вредных веществ в воздухе рабочей зоны и довзрывоопасных концентраций.
В базовую комплектацию поставки АНТ-3М входит блок фотоионизационного детектора (ФИД) и блок обработки измерений.
Краткое описание анализатора-течеискателя АНТ-3М
Принцип действия анализатора-течеискателя АНТ-3М:
- фотоионизационный (с блоками ФИД и ФИД-1);
- электрохимический (с блоками ЭХД);
- инфракрасный (с блоками ИКД).
Конструктивно анализатор имеет два блока - измерительный и обработки информации.
В качестве измерительного блока используются следующие детекторы:
- в базовой конфигурации - фотоионизационный детектор с энергией ионизации 10,6 эВ (блок ФИД), который является основным детектором для анализатора;
- сменный фотоионизационный блок детекторов с энергией ионизации 9,8 эВ (блок ФИД-1);
- сменный инфракрасный датчик (блок ИКД);
- сменный электрохимический датчик блок ЭХД).
Число сменных измерительных блоков: ФИД - 1; ФИД-1 - 1; ЭХД - 9; ИКД - 2.
АНТ-3М является одноканальным, взрывозащищённым, переносным, малогабаритным, восстанавливаемым промышленным изделием периодического действия с автономным питанием.
Анализатор-течеискатель с блоками ФИД или ФИД-1, ИКД и ЭХД-СНО (формальдегид, метанол) используется для измерений массовой концентрации паров вредных веществ в воздухе рабочей зоны или в технологических газах при условии содержания в контролируемой воздушной среде только одного определяемого вещества.
В тех случаях, когда в воздухе рабочей зоны содержатся пары двух и (или) более веществ, анализатор АНТ-3М с указанными блоками является индикатором общей загазованности. В этом случае он используется для оценки распределения массовой концентрации вредных веществ в рабочей зоне для выявления мест повышенной загазованности с последующим определением концентраций паров индивидуальных веществ специфичными методами.
Прибор имеет взрывозащищённое исполнение с маркировкой взрывозащиты 1ExibIIBT4X.
Анализатор имеет жидкокристаллический цифровой дисплей, обеспечивающий отображение:
- названия определяемых компонентов;
- результатов измерений массовой (объёмной) концентрации;
- уровня заряда аккумуляторов;
- сообщений об ошибках в работе анализатора.
Массовая концентрация веществ, измеряемая базовой комплектацией АНТ-3М
Наименования определяемых веществ | Диапазон измерений, мг/м3 |
Фенол | 0,15 - 2 |
Оксид азота, тетрахлорэтилен, трихлорэтилен | 5 - 50 |
Бензол | 2,5 - 60 |
Циклогексанон | 5 - 60 |
Стирол | 2,5 - 80 |
Диметилформамид | 5 - 100 |
Бутанол, винилхлорид, пропанол | 5 - 150 |
Аммиак | 10 - 150 |
Сероводород | 20 - 200 |
Изобутилен | 30 - 300 |
Ксилол, толуол, этилбензол | 25 - 300 |
Бутилацетат, метилэтилкетон | 100 - 400 |
Этилацетат | 25 - 400 |
Этилцеллозольв | 10 - 400 |
Пропилен | 50 - 500 |
Этилен | 100 - 500 |
Метилтретичный-бутиловый эфир | 50 - 600 |
Циклогексан | 10 - 600 |
Ацетон | 100 - 1000 |
Скипидар | 150 - 1000 |
Бензин, бензин-нефрас, керосин, уайт-спирит, углеводороды алифатические (С4-С10) | 50 - 2000 |
Пропан-бутан | 150 - 2000 |
Этанол | 500 - 2000 |
Примечание - прибор АНТ-3М градуируется по определяемым веществам в соответствии с приведённым перечнем и требованиями заказчика.
Для измерения массовой концентрации веществ, к которым нечувствителен ФИД, можно использовать сменные блоки на базе электрохимических и инфракрасных детекторов, не входящих в базовый комплект поставки.
Дополнительная комплектация: может производиться как при первичном заказе, так и в процессе эксплуатации прибора.
Диапазоны измерений определяемых сменными блоками АНТ-3М веществ
Наименование сменного блока | Пределы измерений |
ЭХД-О2 - кислород | (5 - 30) % объёмных долей |
ИКД-CO2 - диоксид углерода | (0 - 4) % объёмных долей |
ЭХД-H2S - сероводород * | (5 - 30) мг/м3 |
ИКД-органика для измерения концентраций метана | (0 - 13000) мг/м3 |
ИКД-органика для измерения концентраций этана | (0 - 13000) мг/м3 |
ИКД-органика для измерения концентраций пропана | (0 - 13000) мг/м3 |
ЭХД-SO2 - диоксид серы | (5 - 50) мг/м3 |
ЭХД-HCl - хлорид водород | (2,5 - 50) мг/м3 |
ЭХД-Cl2 – хлор | (0,5 - 10) мг/м3 |
ЭХД-CHO – формальдегид | (0,25 - 5) мг/м3 |
ЭХД-CHO – метанол | (5 - 50) мг/м3 |
ЭХД-NO2 - диоксида азота | (1 - 10) мг/м3 |
ЭХД-O3 - озона | (0,1 - 10) мг/м3 |
ЭХД-CO - оксида углерода | (10 - 100) мг/м3 |
ФИД-1 (измерения высоких концентраций паров углеводородов) - углеводороды алифатические С4-С10 | (2000 - 12000) мг/м3 |
Примечания:
- ЭХД - электрохимический датчик;
- ИКД - инфракрасный датчик;
- ФИД - фотоионизационный детектор;
* - блок ЭХД H2S предназначен для определения концентрации сероводорода в парах нефти.
Технические характеристики переносного взрывозащищённого анализатора-течеискателя АНТ-3М
Характеристики | Значения |
Технические характеристики соответствуют | ГОСТ 8.578-2002 и ГОСТ 12.1.005-88 и ГОСТ 13320-81 |
Исполнение прибора | IP33 в соответствии с ГОСТ 14254-96 |
Маркировка взрывозащиты АНТ-3М | ExibIIBT4X в соответствии с требованиями ГОСТ: Р 51330.0-99, Р 51330.10-99, Р 52350.0-2005 (может применяться во взрывоопасных зонах помещений и наружных установок) |
Время установления показаний, с | от 5 до 90 |
Габаритные размеры, мм (Д×Ш×В): | |
- анализатор с блоком ФИД или ФИД-1 | 190×90×35 |
- блок обработки информации | 125×90×35 |
- блок ФИД | 45×90×35 |
- сменные блоки ИКД или ЭХД | 40×90×35 |
Масса АНТ-3М, кг, не более: | |
- анализатор с блоком ФИД или ФИД-1 | 0,6 |
- блок обработки информации | 0,35 |
- блок ФИД | 0,2 |
- сменные блоки ИКД или ЭХД | 0,25 |
Условия эксплуатации: | |
- температура окружающей среды, °С | от -20 до +40 |
- относительная влажность (при температуре +20 °С), % | от 30 до 80 |
- атмосферное давление, мм рт. ст. | от 630 до 800 |
Время непрерывной работы, ч, не менее | 6 |
Индикация измерений АНТ-3М | прямая, алфавитно-цифровая |
Периодическая поверка | не реже одного раз в двенадцать месяцев |
Режим работы | периодический, повторяющийся |
Базовый комплект поставки анализатора-течеискателя АНТ-3М
Обозначение | Наименование | Количество |
ДКТЦ.413441.104 | Анализатор-течеискатель АНТ-3М * | 1 |
ДКТЦ.413441.104 РЭ | Руководство по эксплуатации | 1 |
МП-242-1644-2013 | Методика поверки | 1 |
Сертификат соответствия с дополнением | ||
ДКТЦ.436531.002-01 | Устройство зарядное | 1 |
Комплект средств поверки и проверки работоспособности в составе: | ||
ДКТЦ.442269.001 ТУ | Комплект поверочный УП - рабочий эталон 2-го разряда | 1 |
ДКТЦ.441549.001 | Устройство для проверки работоспособности | 1 |
Примечание: * - количество измеряемых компонентов определяется при заказе.
Дополнительно можно заказать:
- гибкий удлинитель длиной до 7 метров для проведения измерений в труднодоступных местах;
- устройство связи с объектом (УСО) ДКТЦ.426476.001 ТУ для связи прибора с ПЭВМ.
Комплект насадок и сменных блоков для АНТ-3М, поставляемых по отдельному заказу
Обозначение | Наименование |
ДКТЦ.418251.001-01 | Сменный блок ФИД-1 |
ДКТЦ.413.942.001 | Сменный блок ЭХД-Н2S |
ДКТЦ.413.942.001-01 | Сменный блок ЭХД-SO2 |
ДКТЦ.413.942.001-02 | Сменный блок ЭХД-НСl |
ДКТЦ.413.942.001-03 | Сменный блок ЭХД-Сl2 |
ДКТЦ.413.942.001-04 | Сменный блок ЭХД-СНО |
ДКТЦ.413.942.001-05 | Сменный блок ЭХД-CO |
ДКТЦ.413.942.001-06 | Сменный блок ЭХД-NО2 |
ДКТЦ.413.942.001-07 | Сменный блок ЭХД-O2 |
ДКТЦ.413.942.001-08 | Сменный блок ЭХД-О3 |
ДКТЦ.413.942.001-09 | Сменный блок ИКД-орг. |
ДКТЦ.413.942.001-10 | Сменный блок ИКД-СО2 |
ДКТЦ.413944.005 | Набор насадок |
Разрешительная документация и сертификаты на анализатор-течеискатель АНТ-3М
У переносного анализатора-течеискателя АНТ-3М имеется Свидетельство об утверждении типа средств измерений на сам прибор и на поверочный комплект УП, а также Сертификат соответствия (Таможенный Союз). Данная документация высылается дополнительно по запросу Потребителя.
