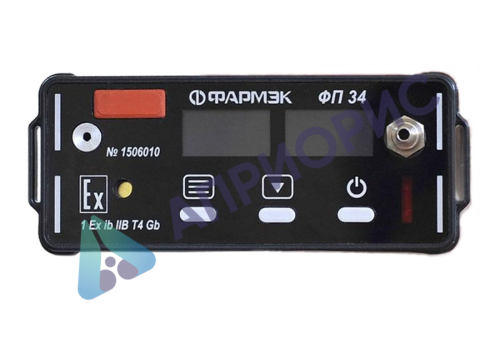

ФП-34 газоанализатор взрывозащищенный многокомпонентный переносной
Технические вопросы: 8 800 777 20 78 доб. 329
Отправить заявку: sale@aprioris.ru
Переносной многокомпонентный взрывозащищённый газоанализатор ФП-34 предназначается для контролирования концентрации взрывоопасных и вредных газов от одного до шести (одновременно до пяти) компонентов: метана (СН4), пропана (С3Н8), диоксида углерода (СО2), оксида углерода (СО), кислорода (О2), сероводорода (Н2S) в составе воздуха в любой комбинации и выдачи звуковой и световой предупредительной и аварийной сигнализации при превышении опасного уровня измеряемых компонентов. Конструктивно прибор состоит из металлического корпуса с размещенными внутри него платами, отсека питания, блока искрозащиты и блока сенсоров.
Область применения многокомпонентного газоанализатора ФП-34
Данный прибор может использоваться на промышленных и гражданских объектах, где большая вероятность образования взрывоопасных и отравляющих газовых смесей, а также недостаток кислорода, представляющих угрозу здоровью и жизнедеятельности персонала.
Описание переносного многокомпонентного взрывозащищённого газоанализатора ФП-34
Газоанализатор представляет собой многофункциональное переносное малогабаритное устройство блочной конструкции со встроенным микронасосом и обеспечивает:
- установку от одного до пяти блоков датчиков;
- отображение концентрации по каждому компоненту;
- установку модуля привязки измерений к местности;
- установку блока датчика индикации утечки горючих газов;
- диагностику и отображение информации о неисправности;
- накопление данных о концентрации измеряемых газов с последующей возможностью их обработки на ПК;
- заряд аккумуляторной батареи через USB разъем.
Блоки датчиков дают возможность:
- измерять концентрацию компонента в воздушной среде;
- устанавливать пороги сигнализации;
- тестировать измерительные (чувствительные) элементы;
- измерять температуру рабочего элемента электрохимических сенсоров.
Электрическое питание у прибора автономное - LiFePO4 аккумуляторная батарея. Взрывозащита газоанализатора имеет вид взрывозащиты «искробезопасная электрическая цепь i» уровня «ib», а выполнение датчика утечки
ПР14-07.15.000 имеет вид взрывозащиты взрывонепроницаемая оболочка «d». Имеет маркировку взрывозащиты 1ЕхibIIВТ4Gb и 1ЕхibdIIВТ4Gb (при установке датчика утечки), и предназначается для использования во взрывоопасных зонах в соответствии с присвоенной маркировкой взрывозащиты.
Метрологические и технические характеристики ФП34
Тип датчика | Наименование определяемого компонента | Температурный диапазон измерений, °C | Диапазон измерений определяемого компонента, объёмная доля, % | Пределы допускаемой основной погрешности | Пределы допускаемой дополнительной погрешности в диапазонах температур эксплуатации |
оптический | метан (CH4) | от -40 до +50 | от 0 до 5 (от 0 до 100) | ± 0,1 об. д., % или ± 5 % от показаний (выбираем большее из значений) |
± 0,2 об. д., % или ± 10 % от показаний (выбираем большее из значений) в диапазоне от -10 до +40 °С; ± 0,4 об. д., % или ± 20 % от показаний (выбираем большее из значений) в диапазоне от -40 до -10 и от +40 до +50 °С |
от 0 до 5 (от 5 до 100) | |||||
диоксид углерода (СО2) | от -10 до +40 | от 0 до 2,5 | ± 0,2 об. д., % или ± 10 % от показаний (выбираем большее из значений) в диапазоне от -10 до +40 °С | ||
пропан (С3Н8) | от -40 до +50 | от 0 до 2 (от 0 до 100) | ± 0,05 об. д., % или ± 5 % от показаний (выбираем большее из значений) |
± 0,08 об. д., % или ± 10 % от показаний (выбираем большее из значений) в диапазоне от -10 до +40 °С; ± 0,16 об. д., % или ± 20 % от показаний (выбираем большее из значений) в диапазоне от -40 до -10 и от +40 до + 50 °С |
Тип датчика | Наименование определяемого компонента | Температурный диапазон измерений, °C | Диапазон измерений определяемого компонента | Пределы допускаемой основной погрешности | Пределы допускаемой дополнительной погрешности в диапазонах температур эксплуатации на каждые 10 °C | ||
объёмная доля, % | массовая концентрация, мг/м3 | абсолютная | относительная | ||||
электрохимический | оксид углерода (CO) | от -30 до +50 (от -40 до +50) | - | от 0 до 30 | ± 7,5 мг/м3 | - | 0,5 от пределов основной погрешности |
от 30 до 120 | - | ± 25 % | |||||
кислород (O2) | от 0 до 25 (от 0 до 30) | - | ± 0,5 об. д., % | - | |||
сероводород (H2S) | - | от 0 до 10 | ± 2,5 мг/м3 | - |
Пороговые значения измеряемых компонентов
Наименование измеряемого компонента | Значения объёмной доли (%), или массовой концентрации (мг/м3) определяемого компонента | ||
порог 1 | порог 2 | порог 3 | |
Метан (CH4) | 0,5 об. д. % | 1 об. д. % | - |
Пропан (C3H8) | 0,2 об. д. % | 0,4 об. д. % | - |
Диоксид углерода (CO2) | 0,5 об. д. % | 1 об. д. % | - |
Оксид углерода (CO) | 20 мг/м3 | 100 мг/м3 | - |
Кислород (O2) | 0,5 об. д. % | 18 об. д. % | 24 об. д. % |
Сероводород (H2S) | 10 мг/м3 | 30 мг/м3 | - |
Технические характеристики переносного многокомпонентного взрывозащищённого газоанализатора ФП34
Характеристики | Значения |
Номинальное время установления показаний, с, не более | 30 |
Время установления рабочего режима, с, не более | 70 |
Время непрерывной работы без подзарядки аккумуляторной батареи ч, не менее | 30 |
Напряжение питания постоянного тока, В | от 2,5 до 3,7 |
Габаритные размеры, мм, не более | 86×120×47 |
Масса, кг, не более | 0,5 |
Климатические условия при транспортировании: | |
- температура окружающей среды, °C | от -50 до +50 |
- относительная влажность при температуре +25 °C, % | 100 |
- атмосферное давление, кПа | от 84 до 106,7 |
Расход анализируемой среды, создаваемый микронасосом, л/мин, не менее | 0,3 |
Номинальная ступень квантования: | |
- по метану, пропану, диоксиду углерода, об. д. % | 0,01 |
- для датчиков с диапазоном измерений (показаний) от 0 до 100 об. д. % в диапазоне от 5 до 100, об. д. % | 0,1 |
- по кислороду,% | 0,1 |
- по оксиду углерода, сероводороду, мг/м3 | 1 |
Межповерочный интервал, мес. | 12 |
Степень защиты, обеспечиваемая оболочкой | IP64 |
Средняя наработка на отказ, час | 15000 |
Средний срок службы, лет | 10 |
Гарантийный срок эксплуатации, мес. | 18 |
Гарантийный срок после ремонта, мес. | 1 |
Комплект поставки взрывозащищённого газоанализатора ФП34
Наименование | Количество |
Газоанализатор | 1 |
Штанга газозаборная АРТ. 23341 | 1 |
Шланг присоединительный* | 1* |
Адаптер сетевой 5 В, 1 А | 1 |
Паспорт и Методика поверки | 1 |
Ремень | 1 |
Фильтр-затвор АРТ. 12043 | 5 |
Фильтр АРТ12143 | 12 |
Упаковка | 1 |
Штанга газозаборная телескопическая АРТ. 23342 | по дополнительному заказу |
Штанга газозаборная телескопическая с колоколом АРТ. 23343 | по дополнительному заказу |
Чехол с катушкой АРТ. 340060 | по дополнительному заказу |
Насадка для подключения 65 мм АРТ. 13112 | по дополнительному заказу |
Насадка для подключения 1/2" АРТ. 13113 | по дополнительному заказу |
Насадка для подключения 1" АРТ. 13114 | по дополнительному заказу |
Насадка для подключения 190 мм АРТ. 13115 | по дополнительному заказу |
Примечание: * - поставляется с прибором, у которого есть датчик давления.
Разрешительная документация и сертификаты на взрывозащищённый газоанализатор ФП-34
У переносного многокомпонентного взрывозащищённого газоанализатора ФП-34 имеется Свидетельство об утверждении типа средств измерений (РФ), Сертификат соответствия (Таможенный союз). Данная документация высылается дополнительно по запросу Потребителя.

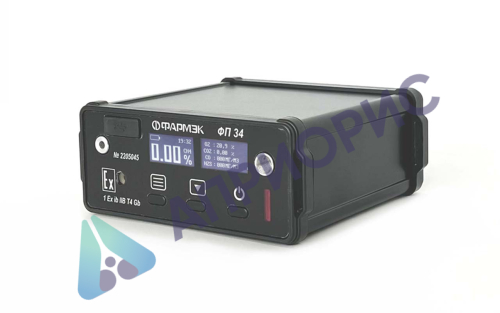

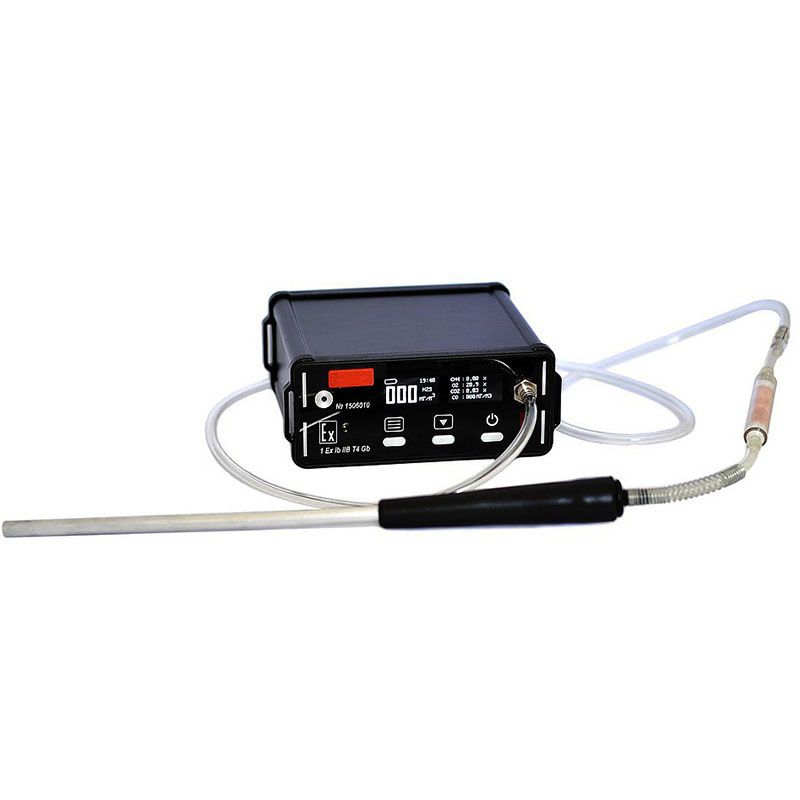

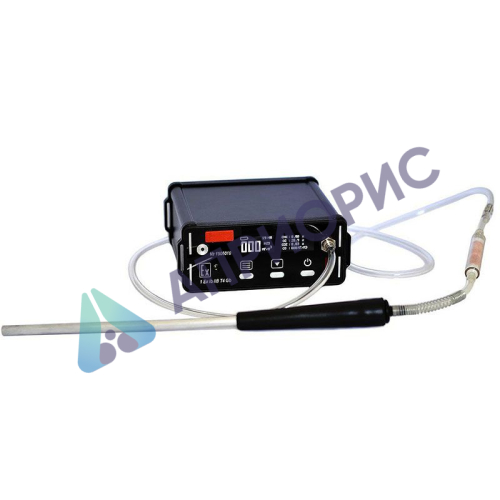

Внешний вид газоанализатора ФП34 с модулем привязки к местности
Схема подачи газовоздушной смеси на газоанализатор ФП-34
1 - баллон с ГСО; 2 - редуктор кислородный БКО-50-2; 3 - трубка(тройник) ТС-Т-6; 4 - газоанализатор; 5 - ротаметр РМ-А-0,063Г
