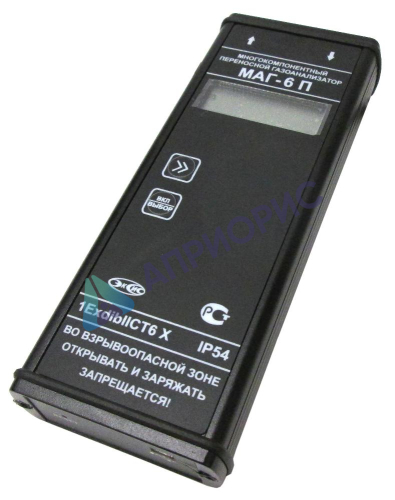

МАГ-6П, МАГ-6П-В газоанализатор многокомпонентный переносной
Технические вопросы: 8 800 777 20 78 доб. 329
Отправить заявку: sale@aprioris.ru
(без НДС)
Переносной многокомпонентный газоанализатор МАГ-6П используется для непрерывного (круглосуточного) измерения и регистрации концентрации до четырёх газов одновременно из следующих: метан, кислород, диоксид углерода, монооксид углерода, сероводород и аммиак. Газосигнализатор МАГ-6П может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве и других отраслях хозяйства.
Модификация газоанализатора МАГ-6П-В относится к взрывозащищённому оборудованию группы II по ГОСТ Р 51330.0-99 (МЭК 60079-0-98), выполнена с видом взрывозащиты «искробезопасная электрическая цепь» и «взрывонепроницаемая оболочка», имеет уровень взрывозащиты «взрывобезопасная», маркировку взрывозащиты 1ExdibIICT6 X, соответствует ГОСТ Р 51330.0-99 (МЭК 60079-0-98), ГОСТ Р 51330.1-99.1-99 (МЭК 60079-1-98), ГОСТ Р 51330.10-99 (МЭК 60079-11-98) и может устанавливаться во взрывоопасных зонах помещений и наружных установках согласно гл. 7.3. ПУЭ, гл. 3.4. ПЭЭП и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Достоинства газоанализатора МАГ-6П, МАГ-6П-В:
- возможность измерения и регистрации концентрации до четырёх газов одновременно;
- взрывозащищённое исполнение прибора в металлическом корпусе;
- жидкокристаллический индикатор;
- возможность работы в режиме течеискателя;
- наличие встроенного побудителя расхода для прокачки анализируемого газа;
- световая и звуковая сигнализация по двум уровням концентрации каждого из контролируемых газов;
- автономное питание газоанализатора гарантирует длительность непрерывной работы до 8 часов.
Технические характеристики переносного многокомпонентного газоанализатора МАГ-6П, МАГ-6П-В
Определяемый компонент (измерительный канал) | Диапазон измерений | Пределы допускаемой основной погрешности газоанализатора | Номинальное время установления показаний Т0,9ном, с |
Кислород | от 0 до 30 % об. д. | ± 0,4 % об. д. | 30 |
от 0 до 100 % об. д. | ± 1,0 % об. д. | ||
Монооксид углерода | от 0 до 20 мг/м3 | ± 4 мг/м3 | 30 |
от 20 до 500 мг/м3 | ± 20 % отн. | ||
Диоксид углерода | от 0 до 1 % об. д. | ± (0,02 + 0,05·Cвх) % об. д. | 30 |
от 0 до 10 % об. д. | ± (0,1 + 0,05·Cвх) % об. д. | ||
Метан | от 0 до 2 % об. д. | ± 0,2 % об. д. | 30 |
от 2 до 5 % об. д. | ± 10 % отн. | ||
Аммиак | от 0 до 20 мг/м3 | ± 4 мг/м3 | 60 |
от 20 до 70 мг/м3 | ± 20 % отн. | ||
Сероводород | от 0 до 10 мг/м3 | ± 2 мг/м3 | 60 |
от 10 до 140 мг/м3 | ± 20 % отн. |
Примечание - Cвх - массовая концентрация определяемого компонента на входе датчика, мг/м3.
Определяемый компонент | Пределы допускаемых дополнительных погрешностей газоанализатора от изменения: | ||
температуры на каждые 10 °С | давления на каждые 3,3 кПа | относительной влажности | |
Кислород | 1 | 0,7 | 0,5 |
Монооксид углерода | 0,5 | 0,2 | 0,5 |
Диоксид углерода | 0,5 | 0,7 | 1 |
Метан | 0,2 | 0,7 | 0,5 |
Аммиак | 0,5 | 0,2 | 0,5 |
Сероводород | 0,5 | 0,2 | 0,5 |
Примечание - относительно условий, при которых проводилось определение основной погрешности.
Характеристики | Значения |
Производительность внутреннего побудителя расхода, дм3/мин * | от 0,1 до 0,5 |
Рекомендуемый расход анализируемого газа, дм3/мин | от 0,1 до 0,5 |
Время прогрева газоанализатора МАГ-6П, МАГ-6П-В, мин, не более | 5 |
Время непрерывной работы газоанализатора от полностью заряженных аккумуляторов, ч, не менее | 8 |
Количество точек автоматической статистики | до 8000 |
Напряжение питания МАГ-6П, МАГ-6П-В, В | от 4,4 до 5,8 |
Потребляемая прибором мощность, Вт, не более | 1,5 |
Интерфейс связи с компьютером | RS-232 |
Длина линии связи RS-232, м, не более | 15 |
Масса МАГ-6П, МАГ-6П-В, кг, не более | 0,8 |
Габаритные размеры газоанализатора, мм, не более | 225×85×35 |
Средний срок службы, лет | 5 |
Средняя наработка на отказ, ч (без учёта срока службы сенсоров) | 5000 |
Примечание: * - в приборах, оснащённых побудителями расхода.
Условия эксплуатации МАГ-6П, МАГ-6П-В
Характеристики | Значения |
Рабочие условия эксплуатации МАГ-6П, МАГ-6П-В: | |
- температура воздуха, °С | от -20 до +40 |
- относительная влажность, % (без конденсации влаги) | от 10 до 95 |
- атмосферное давление, кПа | от 84 до 106 |
Рабочие условия эксплуатации соединительных кабелей: | |
- температура воздуха, °С | от -40 до +60 |
- относительная влажность, % (без конденсации влаги) | от 10 до 95 |
- атмосферное давление, кПа | от 84 до 106 |
Содержание механических и агрессивных примесей в окружающей и контролируемой среде (хлора, серы, фосфора, мышьяка, сурьмы и их соединений), отравляющих элементы сенсора, не должно превышать санитарные нормы согласно ГОСТ 12.1.005-76.
Устройство газоанализатора МАГ-6П, МАГ-6П-В

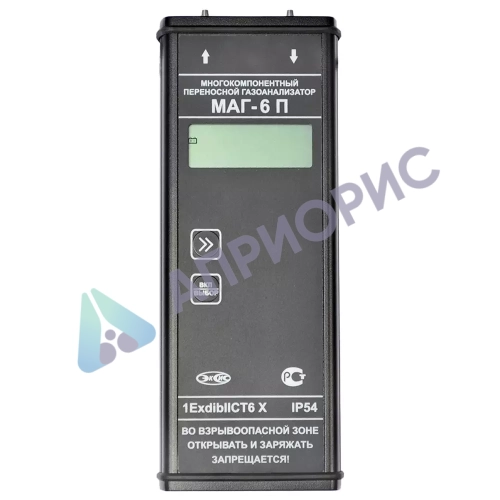

Газоанализатор изготавливается в металлическом корпусе, внутри которого располагаются: печатная плата, аккумуляторная батарея, побудитель расхода, до 4 сенсоров. На лицевой панели прибора расположены кнопки управления и ЖК-индикатор. На торцевой стороне корпуса прибора расположены: входной и выходной штуцера газового тракта, разъём для подключения сетевого адаптера для зарядки аккумуляторного блока, разъём для подключения прибора к компьютеру.
Принцип работы МАГ-6П, МАГ-6П-В
Индикация измерений
Газоанализатор во включённом состоянии с помощью принудительной подачи или встроенного побудителя расхода (при комплектовании микрокомпрессором) производит непрерывный забор газа через штуцер на верхней панели, анализирует данные от встроенных сенсоров и индицирует значение объёмной доли диоксида углерода, кислорода, метана в % и монооксида углерода, аммиака, сероводорода в мг/м3 на индикаторе в зависимости от выбранных типов сенсоров. Интервал опроса встроенных сенсоров составляет около одной секунды.
В качестве чувствительных элементов для определения содержания аммиака, сероводорода, кислорода, монооксида углерода используются электрохимические сенсоры, пропорционально преобразующий парциальное давление газов в ток. В качестве чувствительного элемента объёмной доли метана и диоксида углерода используются оптические инфракрасные сенсоры, принцип работы которого основан на измерении поглощения электромагнитной волны длины специфичной для анализируемого вещества.
Регистрация результатов измерений
При необходимости использовать в приборе функцию регистратора следует приобретать его в комплекте с программным обеспечением для компьютера. Данные измерений записываются в энергонезависимую память прибора с определённым периодом. Настойка периода, считывание и просмотр данных осуществляется с помощью программного обеспечения.
Интерфейс связи
С помощью цифрового интерфейса из прибора могут быть считаны текущие значения измерения, накопленные данные измерений, изменены настройки прибора. Газоанализатор может работать с компьютером или иными контроллерами по интерфейсу RS-232. Скорость обмена настраивается пользователем в пределах от 4800 до 38400 бит/с.
Комплектность поставки МАГ-6П, МАГ-6П-В
Наименование | Обозначение | Количество, шт. |
Газоанализатор МАГ-6: | ||
- модификация МАГ-6П | ТФАП.468166.002 | 1 |
- модификация МАГ-6П-В | ТФАП.468166.002-01 | 1 |
Руководство по эксплуатации и паспорт: | ||
- модификация МАГ-6П | ТФАП.468166.002 РЭ | 1 |
- модификация МАГ-6П-В | ТФАП.468166.002-01 РЭ | 1 |
Методика поверки | МП-242-1099-2010 | 1 |
Блок питания для зарядки аккумуляторов * | 1 | |
Кабель для подключения к компьютеру * | 1 | |

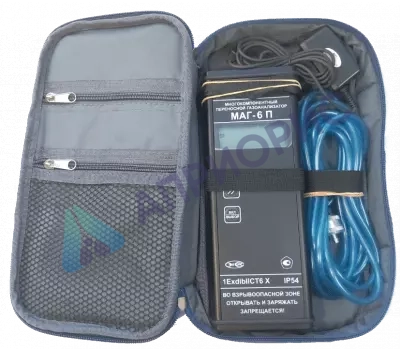

Чехол * | 1 | |
Диск с программным обеспечением «MSingle» / «Net Collect Server» * | 1 |
Примечание: * - поставляются по специальному заказу и в зависимости от варианта исполнения.
