ALTAIR 4XR газоанализатор многоканальный портативный
Технические вопросы: 8 800 777 20 78 доб. 329
Отправить заявку: sale@aprioris.ru
(с НДС)
Переносной многоканальный газоанализатор ALTAIR 4XR предназначен для измерений довзрывоопасных концентраций горючих газов, объёмной доли кислорода, объёмной доли или массовой концентрации сероводорода в воздухе рабочей зоны, а также объёмной доли или массовой концентрации вредных газов (оксид углерода, диоксид азота, диоксид серы и сероводород) в газовых средах.
Описание переносного многоканального газоанализатора ALTAIR 4XR (Альтаир 4XR)
Конструктивно ALTAIR 4XR выполнен одноблочным в пластмассовом обрезиненном корпусе (чёрного цвета или белого фосфоресцирующего). На корпусе может быть закреплена клипса для крепления на ремень, одежду и пр.
В данном газоанализаторе используются датчики XCell:
- термокаталитические Ex, Ex-H или Ex-M;
- электрохимические O2, CO/H2S, H2S-LC/CO, H2S-LC/SO2, CO/NO2, H2S/CO-H2.
Прибор может комплектоваться максимум 3 датчиками для измерения до 4 определяемых компонентов. В состав газоанализатора входит жидкокристаллический монохромный цифровой дисплей с подсветкой, который обеспечивает отображение:
- результатов измерений содержания определяемых компонентов (выбор единиц измерения по каналу вредных газов: массовая концентрация, мг/м3 или объёмная доля, млн-1, осуществляется в режиме установки прибора и/или при заказе);
- текущего времени;
- уровня заряда аккумуляторной батареи;
- меню пользователя;
- знака «√», подтверждающего успешно проведённую проверку работоспособности газоанализатора в течении последний 24 часов;
- предупреждения об окончании срока службы сенсоров, информации о неисправностях, срабатывания функции «Motion Alert» и прочее;
- информацию о срабатывании сигнализации по двум уровням для каждого измерительного канала;
- информацию о срабатывании сигнализации по тревогам по усреднённым измеренным значениям содержания вредных газов за 15 минут (STEL) и за 8 часов (TWA);
- символ активности беспроводного соединения Bluetooth.
Газоанализатор обеспечивает выполнение следующих функций:
- непрерывное измерение содержания определяемых компонентов в воздухе;
- срабатывание сигнализации по двум порогам для каждого измерительного канала звуковым сигналом, светодиодным индикатором и вибрационным сигналом тревоги, а также отображением на дисплее символов, обозначающих пороги срабатывания;
- обеспечивают сигнализацию по усреднённым измеренным значениям содержания вредных газов за периоды: 15 минут (STEL) и за 8 часов (TWA);
- «Motion Alert», оповещающей о неподвижности оператора;
- «InstantAlert», позволяющей пользователю подать сигнал тревоги вручную;
- хранение измерительной информации (не менее 500 событий, более 50 часов регистрации - в зависимости от выбранного интервала записи);
- обмен данными с устройствами, поддерживающими беспроводной стандарт связи Bluetooth (смартфоны, ноутбуки и прочее);
- обмен данными с персональным компьютером при помощи автономного программного обеспечения «MSA» посредством инфракрасного порта.
Заводские установки порогов срабатывания сигнализации могут быть перенастроенным пользователем в процессе эксплуатации в режиме установок прибора или при помощи программного обеспечения на ПК.
Электрическое питание прибора осуществляется от встроенной литиево-полимерной аккумуляторной батареи.
Универсальный электрический ручной аспиратор, предназначенный для принудительного дистанционного отбора пробы газа, в том числе с использованием пробоотборных шлангов длиной в 3, 8 или 15 метров.
Метрологические характеристики по измерительному каналу горючих газов
Определяемый компонент | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной абсолютной погрешности** | Пределы допускаемой абсолютной погрешности*** | Предел допускаемого времени установления показаний****, по уровню 0,9(T0,9), с | |
% НКПР* | объёмная доля, % | ||||
Метан (CH4) | 0 - 50 | 0 - 2,2 | ± 3 % НКПР | ± 5 % НКПР | 10 |
- | 0 - 2,5 | ± 0,15 % (об.д.) | ± 0,25 % (об.д.) | ||
Пропан (C3H8) | 0 - 50 | 0 - 0,85 | ± 5 % НКПР | ± 8 % НКПР | 15 |
Бутан (C4H10) | 0 - 0,7 | 25 | |||
Пентан (C5H12) | 0 - 0,55 | ||||
Водород (H2) | 0 - 2 | 10 | |||
Гексан (C6H14)***** | 0 - 0,5 | 30 |
Примечания:
* - диапазон показаний довзрывоопасной концентрации от 0 до 100 % НКПР по всем определяемым компонентам кроме метана с диапазоном измерений объёмной доли от 0 до 2,5 %. Для метана с диапазоном измерений от 0 до 2,5 % и от 0 до 5 %. Цена наименьшего разряда цифрового индикатора 1 % НКПР в диапазоне показаний от 0 до 100 % НКПР, 0,05 % в диапазоне показаний объёмной доли метана от 0 до 5 %;
** - в нормальных условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент;
*** - в рабочих условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент;
**** - время установления показаний указано для нормальных условий эксплуатации без учёта транспортного запаздывания в пробоотборном устройстве;
***** - только для газоанализаторов с термокаталитическим датчиком XCell Ex-H.
Метрологические характеристики по измерительным каналам токсичных газов и кислорода с градуировкой в единицах объёмной доли
Определяемы й компонент | Диапазон показаний объёмной доли определяемого компонента | Диапазон измерений объёмной доли определяемого компонента | Пределы допускаемой основной погрешности* | Пределы допускаемого времени установления показаний по уровню 0,9(T0,9), с** | Цена наименьшего разряда цифрового индикатора | Назначение*** | |
абсолютной | относительной | ||||||
Кислород (O2) | 0 - 30 % | 0 - 25 % | ± 0,7 об.д. | - | 10 | 0,1 % об.д. | В |
Оксид углерода (CO) | от 0 до 1999 млн-1 | от 0 до 50 млн-1 | ± 5 млн-1 | - | 15 | 1 млн-1 | А |
от 50 до 1999 млн-1 | - | ± 10 % | |||||
Сероводород (H2S) | от 0 до 200 млн-1 | от 0 до 20 млн-1 | ± 2 млн-1 | - | |||
от 20 до 200 млн-1 | - | ± 10 % | |||||
Сероводород (H2S), сенсор LC | от 0 до 100 млн-1 | от 0 до 2 млн-1 | ± 0,2 млн-1 | - | 0,1 млн-1 | K | |
от 2 до 100 млн-1 | - | ± 10 % | |||||
Диоксид азота (NO2) | от 0 до 50 млн-1 | от 0 до 10 млн-1 | ± 1 млн-1 | - | 20 | A | |
от 10 до 50 млн-1 | - | ± 10 % | |||||
Диоксид серы (SO2) | от 0 до 20 млн-1 | от 0 до 10 млн-1 | ± 1 млн-1 | - | |||
от 10 до 20 млн-1 | - | ± 10 % |
Примечания:
* - в нормальных условиях эксплуатации;
** - предел допускаемого времени установления показаний указан для нормальных условий эксплуатации без учёта транспортного запаздывания в пробоотборном устройстве;
*** - К - контроль предельно допускаемых концентраций (ПДК) в воздухе рабочей зоны, А - контроль при аварийных ситуациях, В - определение компонента в воздухе (при отсутствии ПДК).
Метрологические характеристики по измерительным каналам токсичных газов с градуировкой в единицах массовой концентрации
Определяемы й компонент | Диапазон показаний объёмной доли определяемого компонента | Диапазон измерений объёмной доли определяемого компонента | Пределы допускаемой основной погрешности* | Пределы допускаемого времени установления показаний по уровню 0,9(T0,9), с** | Цена наименьшего разряда цифрового индикатора, мг/м3 | Назначение*** | |
абсолютной | относительной | ||||||
Оксид углерода (CO)**** | от 0 до 1999 мг/м3 | от 0 до 60 мг/м3 | ± 6 мг/м3 | - | 15 | 1 | А |
от 60 до 1999 мг/м3 | - | ± 10 % | |||||
Сероводород (H2S) | от 0 до 284 мг/м3 | от 0 до 30 мг/м3 | ± 3 мг/м3 | - | |||
от 30 до 284 мг/м3 | - | ± 10 % | |||||
Сероводород (H2S), сенсор LC***** | от 0 до 99,9 мг/м3 | от 0 до 3 мг/м3 | ± 0,3 мг/м3 | - | 0,1 | K | |
от 3 до 99,9 мг/м3 | - | ± 10 % | |||||
Диоксид азота (NO2) | от 0 до 95,8 мг/м3 | от 0 до 19 мг/м3 | ± 1,9 мг/м3 | - | 20 | A | |
от 19 до 95,8 мг/м3 | - | ± 10 % | |||||
Диоксид серы (SO2) | от 0 до 53,3 мг/м3 | от 0 до 27 мг/м3 | ± 2,7 мг/м3 | - | |||
от 27 до 53,3 мг/м3 | - | ± 10 % |
Примечания:
* - в нормальных условиях эксплуатации;
** - предел допускаемого времени установления показаний указан для нормальных условий эксплуатации без учёта транспортного запаздывания в пробоотборном устройстве;
*** - К - контроль предельно допускаемых концентраций (ПДК) в воздухе рабочей зоны, А - контроль при аварийных ситуациях;
**** - диапазон показаний массовой концентрации оксида углерода на дисплее газоанализатора ограничен значением 1999 мг/м3, что обусловлено конструкцией дисплея. Во внутреннюю память газоанализатора записываются показания массовой концентрации до 2329 мг/м3.
***** - диапазон показаний массовой концентрации сероводорода на дисплее газоанализатора ограничен значением 99,9 мг/м3, что обусловлено конструкцией дисплея. Во внутреннюю память газоанализатора записываются показания массовой концентрации до 142 мг/м3.
Базовые настройки порогов сигнализации газоанализатора
Датчик | Порог №1 | Порог №2 | Кратковременное среднее значение воздействия - КСЗ (STEL) | Среднесменное значение экспозиции - ССЗ (TWA) |
Горючие газы (LEL) | 10 % НКПР | 20 % НКПР | - | - |
0,5 % об. (CH4) | 1 % об. (CH4) | |||
Кислород (O2) | 19,5 % об. | 23 % об. | ||
Оксид углерода (CO) | 25 млн-1 | 100 млн-1 | 100 млн-1 | 25 млн-1 |
Сероводород (H2S) | 10 млн-1 | 15 млн-1 | 15 млн-1 | 10 млн-1 |
Сероводород (H2S-LC) | 5 млн-1 | 10 млн-1 | 10 млн-1 | 1 млн-1 |
Диоксид серы (SO2) | 2 млн-1 | 5 млн-1 | 5 млн-1 | 2 млн-1 |
Диоксид азота (NO2) |
Минимальные и максимальные пороги для сигнализации
Датчик | Минимальный порог сигнализации | Максимальный порог сигнализации |
EX | 5 % НКПР | 60 % НКПР |
EX-H | ||
EX-M | 0,1 % об. | 3 % об. |
O2 | 5 % об. | 24 % об. |
H2S | 5 млн-1 | 175 млн-1 |
H2S-LC | 1 млн-1 | 70 млн-1 |
CO | 10 млн-1 | 1700 млн-1 |
NO2 | 1 млн-1 | 47,5 млн-1 |
SO2 | 17,5 млн-1 |
Технические характеристики портативного многоканального газоанализатора ALTAIR 4XR
Характеристики | Значения |
Способ отбора пробы | диффузионный, принудительный* |
Принцип измерений: | |
- для измерений горючих газов | термокаталитический |
- для измерений объёмной доли кислорода, объёмной доли или массовой концентрации оксида углерода, диоксида азота, диоксида серы и сероводорода | электрохимический |
Пределы допускаемой дополнительной погрешности от измерения температуры окружающей среды: | |
- горючие газы | ± 0,5 |
- оксид углерода, диоксид азота, диоксид серы | ± 1 |
- сероводород | ± 1,5 |
- кислород | ± 0,5 |
Громкость звуковой сигнализации на расстоянии 30 см, дБа | 95 |
Пределы допускаемой дополнительной погрешности от влияния измерения относительной влажности окружающей среды | ± 1 |
Измерение показаний за 8 часов непрерывной работы, в долях от пределов допускаемой основной погрешности, не более | ± 0,5 |
Время прогрева, мин, не более | 2 |
Время непрерывной работы от одной полной зарядки аккумуляторной батареи при +25 °C, ч, не менее | 24 |
Время зарядки, ч, не более | 4 |
Взрывозащита: | |
- без термокаталитического сенсора X-Cell | 0ExiaIICT4Ga |
- с термокаталитическим сенсором X-Cell | 0ExdaiaIICT4Ga |
Защита от пыли и влаги | IP68 |
Условия эксплуатации: | |
- температура окружающей среды, °C | от -20 до +60 |
- относительная влажность воздуха (без конденсации), % | от 15 до 90 |
- атмосферное давление, кПа | от 80 до 120 |
Условия эксплуатации: | |
- температура окружающей среды, °C | от +15 до +25 |
- относительная влажность воздуха (без конденсации), % | от 30 до 80 |
- атмосферное давление, кПа | от 98 до 104,6 |
Габаритные размеры, мм, не более | 112×76×35 |
Масса, кг, не более | 0,23 |
Регистрация данных, не менее | 50 часов (настраиваемая); 500 событий |
Защита от падения с высоты, м, не более | 7,5 |
Средняя наработка на отказ, ч, не менее | 20000 |
Гарантийный срок службы газоанализатора, год | 4 |
Гарантийный срок службы сенсора XCell Ex-H год | 1 |
Примечание: * - при наличии побудителя расхода в комплекте поставки.
Комплект поставки многоканального газоанализатора
Наименование | Количество |
Газоанализатор | 1 |
Калибровочный адаптер | 1 |
Зарядное устройство (блок питания, станция для зарядки) | * |
Руководство по эксплуатации | 1 |
Методика поверки | 1 |
Паспорт | 1 |
Краткое руководство по запуску прибора | 1 |
Комплект инструментов и принадлежностей | * |
Побудитель расхода | * |
Электронный носитель с автономным программным обеспечением, ИК-порт | * |
Примечание: * - поставляются по отдельному заказу.
Номера деталей для заказа
Наименование | № детали |
Комплекты для замены датчиков: | |
EX | 10106722 |
EX-H | 10121211 |
EX-M | 10121212 |
O2 | 10106729 |
CO/H2S | 10106725 |
CO/H2S-LC | 10121213 |
CO-H2/H2S | 10121214 |
CO/NO2 | 10121217 |
SO2/H2S-LC | 10121215 |
Комплекты для ремонта: | |
Передняя часть корпуса с противопылевыми фильтрами: | |
- угольный | 10178360 |
- фосфоресцентный | 10178361 |
ЖК-дисплей в сборе | 10179265 |
Держатель-зажим, винты и уплотнительное кольцо датчика из нержавеющей стали | 10110062 |
Держатель-зажим из нержавеющей стали | 10069894 |
Источники питания: | |
Блок питания с зарядным устройством | 10092938 |
Зарядное устройство с блоком питания | 10086638 |
Автомобильная зарядная подставка | 10095774 |
Калибровка: | |
Редуктор давления, 0,25 л/мин. | 467895 |
Комплект калибровки в сборе | 10089321 |
Баллон с калибровочным газом, 58 л., смесь 4 газов (1,45 % CH4, 15 % O2, 60 млн-1 CO, 20 млн-1 H2S) | 10053022 |
Принадлежности: | |
Насос-зонд | 10152668 |
ИК-адаптер JetEye с разъёмом USB | 10082834 |
Разрешительная документация и сертификаты на портативный многоканальный газоанализатор ALTAIR 4XR
У портативного многоканального газоанализатора ALTAIR 4XR имеется Свидетельство об утверждении типа средств измерений (РФ). Данная документация высылается дополнительно по запросу Потребителя.

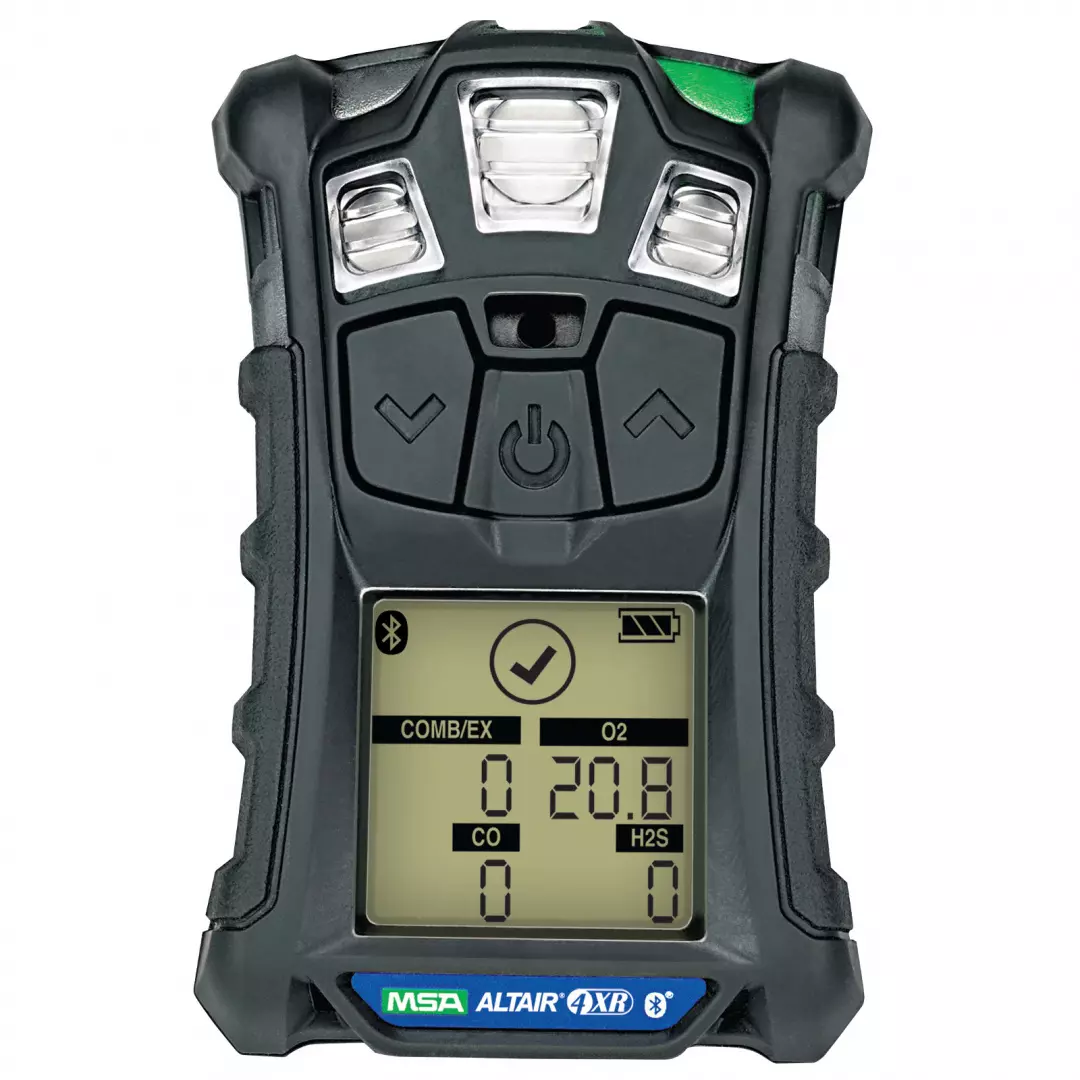

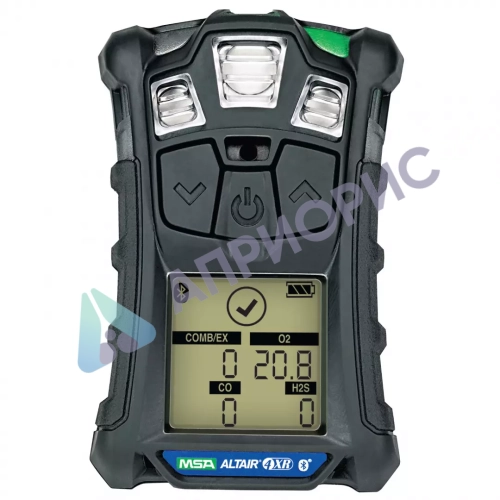

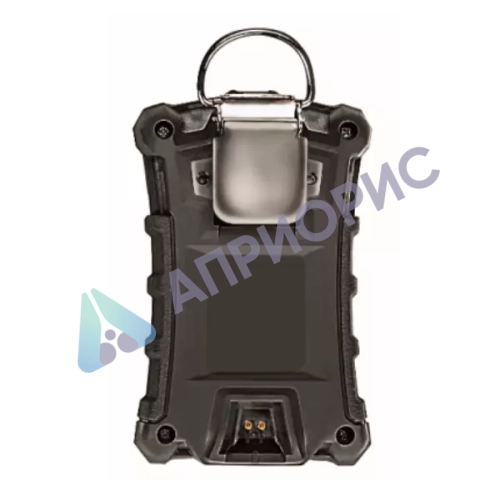

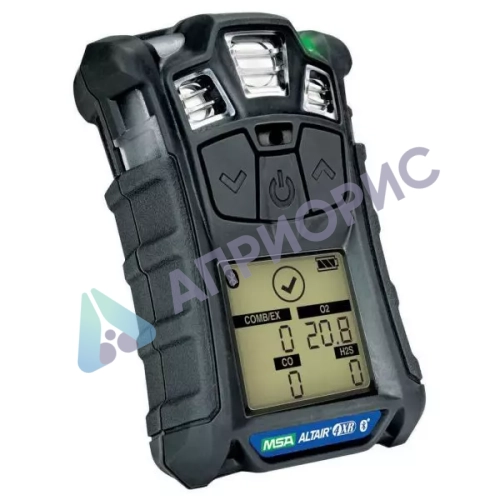

Общий вид газоанализатора Altair 4XR
Версии корпуса газоанализатора Altair 4XR
а) - версия с обычным корпусом; б) версия с фосфоресцирующим корпусом.
Все цены на сайте указаны без учета доставки при условии 100% предоплаты.
Для юридических лиц или ИП:
Оплата производится путем безналичного расчета (полной оплаты, частичной предоплаты или по факту поставки на расчетный счет организации) на основании договора поставки, счета на оплату или счет-договора. Во всех документах присутствует подпись и печать, а так же условия оплаты и доставки товара. Копия отправляется по электронной почте или согласованию физического адреса получателя, а оригиналы передаются по факту поставки оборудования.
Существует несколько вариантов оплаты:
Для государственных и бюджетных организаций и предприятий:
Для сотрудничества с бюджетными и государственными организациями по 44-ФЗ и 223-ФЗ предусмотрены следующие варианты оплаты по договору:
- Аванс 30%, остаток 70% по факту поставки;
- Аванс 50%, остаток 50% по факту поставки;
- 100% постоплата по факту поставки.
В связи с изменением курса валют цены на товары и возможность поставки может изменяться. В виду нынешней ситуации уточняйте актуальную стоимость оборудования у Ваших менеджеров.
Наш Компания предлагает несколько вариантов доставки:
- Курьерской службой;
- Транспортной компанией;
- самовывоз из офисов г.Санкт-Петербург и г. Казань - бесплатно
- доставка до терминала или пункта выдачи
Самовывоз
Вы можете забрать товар в одном из наших офисов. Когда заказ поступит на склад и будет скомплектован, Вам придёт уведомление.
Самовывоз происходит по адресу из наших офисов:
г. Санкт-Петербург, БЦ «Александро-Невская Мануфактура», пр. Обуховской обороны, д.70, к.2, офис 601 ( 6 этаж)
г. Казань, ул. Гвардейская, д.15, офис 919 (9 этаж)
Для самовывоза из нашего офиса вам нужно иметь печать организации или доверенность на забор товара.
Курьерская доставка
Вы можете заказать доставку товара с помощью курьера, который прибудет по указанному адресу в счете в будние дни с 9.00 до 18.00. Курьерская служба, после поступления товара на склад, свяжется с вами для уточнения адреса и сообщит время доставки.
Мы отправляем Ваши заказы транспортными компаниями или курьерскими службами:
Деловые Линии;
Курьер Сервис Экспресс;
Major Express;
СДЭК;
EMS.
Для забора товара Вашей курьерской службой, необходимо прислать доверенность на вашу курьерскую службу и накладную.
Ориентировочный срок доставки
В зависимости от вашего региона, выбора курьерской службы - доставка может занимать разное время.
Отправка в город |
Срок доставки |
Москва |
2 рабочих дня |
Санкт-Петербург |
На следующий день |
Казань |
3-4 рабочих дней |
Ростов-на-Дону |
3-4 рабочих дней |
Саратов |
3-4 рабочих дней |
Екатеринбург |
3-4 рабочих дней |
Новосибирск |
3-5 рабочих дней |
Иркутск |
4-6 рабочих дней |
Хабаровск |
4-6 рабочих дней |
Петропавловск-Камчатский |
6-10 рабочих дней |
Стоимость доставки зависит от удаленности населенного пункта и рассчитывается по тарифам транспортной компании.
Бесплатная доставка доступна при заказе от 100 000 рублей.
Так же на нашем сайте возможно отслеживать доставку Вашего товара по номеру накладной транспортной компании
Действует ли в вашем городе курьерская служба и о возможности доставки в другие регионы России и страны СНГ уточняйте у Вашего менеджера.
Обращаем Ваше внимание!
Представители транспортных служб не принимают оплаты наличными при получении товара.
Обращаем Ваше внимание , что транспортные компании и курьерские службы несет ответственность за сохранность груза. При обнаружении каких-либо недостатков или повреждений упаковки, самого товара или количества мест необходимо в пункте выдачи транспортной компании или при получении по адресу доставки, до подписания документов о получении груза, составить акт о повреждении груза , а так же , сразу осуществить фото или видео фиксацию обнаруженных деффектов и недостатков товара.
В случае подписания документов о получении груза до его осмотра или проверки, при обнаружении претензии приниматься по согласованию сторон.
