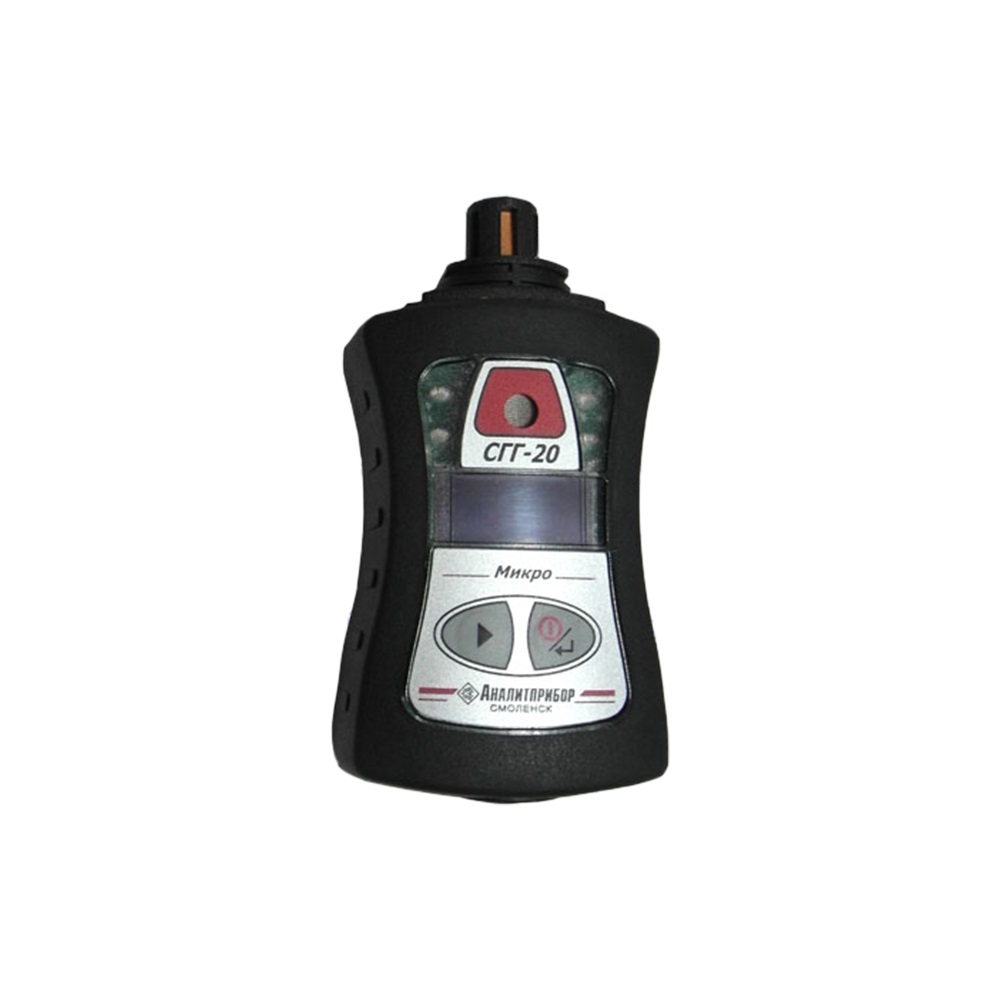

СГГ-20Микро сигнализатор-течеискатель горючих газов переносной
Технические вопросы: 8 800 777 20 78 доб. 329
Отправить заявку: sale@aprioris.ru
Переносной сигнализатор горючих газов СГГ-20Микро используется для обеспечения безопасности персонала от воздействия взрывоопасных концентраций многокомпонентных смесей паров и горючих газов в воздухе. Сигнализатор представляет собой индивидуальный малогабаритный прибор непрерывного действия, обеспечивающий измерение ДВК горючих газов и паров (в том числе метана) и выдачу звуковой и световой сигнализации при превышении порогов измерения. СГГ-20Микро имеет энергонезависимую память, в которой хранятся результаты измерений за последние 30 суток (интервал записи 1 минута).
Данный сигнализатор является заменой устаревшего и снятого с производства сигнализатора СГГ-20.
Область применения СГГ-20 Микро:
- в процессе добычи, переработки, хранения и транспортировки нефти, природного газа и нефтепродуктов;
- на промышленных предприятиях (производство лаков и красок, окрасочные участки, склады спиртов, канализационные колодцы, котельные), в том числе при проведении сварочных работ вблизи ёмкостей с легковоспламеняющимися жидкостями;
- на промышленных производственных предприятиях, связанных с лаками, красками, спиртами;
- в котельных и канализационных колодцах;
- при использовании сварочных аппаратов рядом с ёмкостями с легковоспламеняющимися жидкостями;
- на объектах морского и речного транспорта: в портах, на танкерах и других судах;
- на кислородных станциях и водородных производствах (в баллонах).
Сигнализатор СГГ-20Микро выполняет следующие функции:
- цифровая индикация содержания определяемых компонентов;
- цифровая индикация установленных пороговых значений;
- выдача звуковой и световой сигнализации при превышении установленных порогов;
- обмен данными по интерфейсу USB с ПК;
- хранение архива результатов измерений (данные за последние 30 суток с интервалом в одну минуту) в энергонезависимой памяти;
- функция течеискателя - индикация уменьшения (увеличения) содержания горючих газов относительно нулевого (фонового) уровня.
Некоторые отличительные особенности сигнализатора СГГ-20Микро
Надёжный зажим для крепления на одежде | |
Надёжный термохимический датчик (срок службы до 5 лет) | |
Яркий высококонтрастный дисплей с большими ясно различимыми символами | |
Индикатор заряда | |
Контролируемые газы | |
Показания сигнализатора | |
Яркая световая индикация, громкая звуковая сигнализация | |
Вход для подключения ПЭВМ | |
Связь через кабель USB | |
Энергонезависимая память | |
Архив измеренных данных за последние 30 суток (интервал 1 минута) | |
Функция течеискателя (все модификации сигнализатора СГГ-20Микро) |
Вспомогательные устройства для газоанализаторов СГГ-20Микро
Комплект для ручного забора пробы ИБЯЛ.413938.003 - предназначен для принудительного ручного отбора пробы.
Пробозаборник ИБЯЛ.418311.0503 - предназначен для отбора пробы из колодцев и шахт глубиной до 10 метров, где возможно присутствие воды.
Газозаборник ИБЯЛ.418311.043 - предназначен для отбора пробы из колодцев и шахт глубиной до 10 метров.
Пробозаборник ИБЯЛ.418311.082 - предназначен для обеспечения отбора пробы из технологических отверстий газовых колодцев и стен при обходе работниками ГРО газовых трасс подземных газопроводов.
Пробозаборник ИБЯЛ.418311.033 - предназначен для обеспечения отбора пробы из труднодоступных мест.
Модификации сигнализатора СГГ-20Микро
Наименование модификации | Обозначение | Поверочный компонент | Тип датчика | Единица измерения | Длина кабеля, м | Дополнительные функции |
Сигнализаторы совокупности компонентов (горючие газы и пары) | ||||||
СГГ-20Микро | ИБЯЛ.413531.012 | метан (СН4) | встроенный | % НКПР | нет | режим течеискателя |
СГГ-20Микро-01 | ИБЯЛ.413531.012-03 | выносной | 1,5 | режим течеискателя | ||
СГГ-20Микро-02 | ИБЯЛ.413531.012-05 | выносной | от 2 до 10 * | режим течеискателя | ||
СГГ-20Микро-03К | ИБЯЛ.413531.012-07 | выносной | 1 | контроль баллонов, режим течеискателя | ||
СГГ-20Микро-02Г | ИБЯЛ.413531.012-02 | гексан (С6Н14) | выносной | от 2 до 10 * | режим течеискателя | |
СГГ-20Микро-02ГД | ИБЯЛ.413531.012-09 | встроенный | нет | режим течеискателя | ||
Сигнализаторы одиночного компонента (метан, водород или пропан) | ||||||
СГГ-20Микро-М | ИБЯЛ.413531.012-01 | метан (СН4) | встроенный | об. доля % | нет | режим течеискателя |
СГГ-20Микро-01М | ИБЯЛ.413531.012-04 | выносной | 1,5 | |||
СГГ-20Микро-02М | ИБЯЛ.413531.012-06 | выносной | от 2 до 10 * | |||
СГГ-20Микро-В | ИБЯЛ.413531.012-10 | водород (Н2) | встроенный | нет | ||
СГГ-20Микро-01В | ИБЯЛ.413531.012-11 | выносной | 1,5 | |||
СГГ-20Микро-П | ИБЯЛ.413531.012-12 | пропан (C3Н8) | встроенный | нет | ||
СГГ-20Микро-01П | ИБЯЛ.413531.012-13 | выносной | 1,5 |
Примечание: * - длина кабеля по умолчанию составляет 5 метров.
Среди имеющихся модификаций можно выделить специализированные:
- СГГ-20Микро-02Г - сигнализатор для измерения ДВК паров нефтепродуктов (бензина, керосина, дизельного топлива и других), калибровка по гексану (С6Н14);
- СГГ-20Микро-03К - сигнализатор для измерения содержания горючих газов и паров в смесях с воздухом (или кислородом), содержащихся в баллонах под давлением.
Сигнализатор горючих газов с течеискателем СГГ-20Микро-01 имеет четыре модификации:
- СГГ-20Микро-01 - контроль за довзрывоопасными концентрациями любых смесей горючих газов и паров с воздухом, компонентный состав которых заранее неизвестен, поиск мест их утечек, градуировка в % НКПР;
- СГГ-20Микро-01М - контроль за довзрывоопасными концентрациями метана (природного газа) и мест его утечек, градуировка в % об. долей СН4; используется на предприятиях, которые обслуживают распределённые газовые сети или используют природный газ;
- СГГ-20Микро-01В - контроль ДВК водорода (H2), градуировка в % об. долей H2; используется на водородных производствах, в помещениях аккумуляторных и объектах, где применяется водород;
- СГГ-20Микро-01П - контроль ДВК пропана (сжиженных углеводородов), градуировка в % об. долей C3H8; используется на предприятиях, которые используют СУГ и применяют пропан.
Все модификации СГГ-20 Микро (кроме модификации СГГ-20Микро-02ГД) соответствуют требованиям Правил Российского Морского Регистра Судоходства (РМРС) и Российского Речного Регистра (РРР). При заказе прибора с сертификатом РМРС и (или) РРР необходимо указать в конце наименования прибора литеру «Р» и вид необходимого сертификата.
Технические характеристики переносного сигнализатора горючих газов СГГ-20Микро
Характеристики | Значения |
Тип сигнализатора | индивидуальный |
Виды сигнализации | световая, звуковая, вибросигнал |
Способ забора пробы | диффузионный (конвекционный) или принудительный * |
Принцип действия | термохимический |
Диапазон измерений / диапазон показаний: | |
- для СГГ-20Микро и модификаций -01, -02, -02Г, -02ГД, -03К, % НКПР | (0 - 50) / (0 - 60) |
- для модификаций СГГ-20Микро-М, -01М, -02М на метан, об. доля % | (0 - 2,5) / (0 - 3) |
- для модификаций СГГ-20Микро-В, -01В на водород, об. доля % | (0 - 2) / (0 - 2,4) |
- для модификаций СГГ-20Микро-П, -01П на пропан, об. доля % | (0 - 0,85) / (0 - 1) |
Пределы допускаемой основной абсолютной погрешности: | |
- для СГГ-20Микро и модификаций -01, -02, -02Г, -02ГД, -03К, % НКПР | ± 5 |
- для модификаций СГГ-20Микро-М, -01М, -02М, об. доля % | ± 0,25 |
- для модификаций СГГ-20Микро-В, -01В, об. доля % | ± 0,2 |
- для модификаций СГГ-20Микро-П, -01П, об. доля % | ± 0,09 |
Пороги срабатывания, установленные при выпуске из производства (ПОРОГ1 / ПОРОГ2): | |
- для СГГ-20Микро и модификаций -01, -02, -02Г, -02ГД, -03К, % НКПР (ПОРОГ1 / ПОРОГ2) | 7 / 12 |
- для модификаций СГГ-20Микро-М, -01М, -02М, об. доля % | 0,5 / 1 |
- для модификаций СГГ-20Микро-В, -01В, об. доля % | 0,4 / 0,8 |
- для модификаций СГГ-20Микро-П, -01П, об. доля % | 0,17 / 0,34 |
Чувствительность течеискателя по поверочному компоненту, % об. доли | 0,01 (0,001 - по заказу) |
Время срабатывания сигнализации, с, не более: | |
- для всех сигнализаторов, кроме СГГ-20Микро-02Г | 15 |
- для СГГ-20Микро-02Г | 20 |
Уровень звукового давления по оси акустического излучателя (на расстоянии 0,3 м), дБ, не менее | 70 |
Маркировка взрывозащиты | 1EXibdllCT6 Х |
Диапазон рабочих температур, °С | от -40 до +50 |
Степень защиты по ГОСТ 14254-96 | IP 68 |
Диапазон относительной влажности окружающей среды при +35 °С без конденсации влаги, % | от 30 до 95 |
Время непрерывный работы сигнализатора при температуре окружающей среды (20 ± 5) °С (- 40 °С), ч, не менее | 14 (10) |
Интерфейс обмена данными с ПК | USB |
Габаритные размеры (Д×Ш×В), мм, не более: | |
- для сигнализаторов СГГ-20Микро, -М, -02ГД, -В, -П | 55×50×105 |
- для остальных сигнализаторов | 55×50×125 |
Масса, кг, не более: | |
- для сигнализаторов СГГ-20Микро, -М | 0,2 |
- для остальных сигнализаторов | 0,3 |
Межкалибровочный интервал, мес. | 12 |
Межповерочный интервал, мес. | 12 |
Гарантийный срок эксплуатации (с даты отгрузки), мес. | 18 |
Примечание: * - принудительный забор пробы осуществляется за счёт внешнего побудителя расхода или меха резинового; при работе во взрывоопасной зоне внешний побудитель расхода должен иметь взрывозащищённое исполнение.
Комплект поставки сигнализатора горючих газов СГГ-20Микро
Наименование | Назначение |
Сигнализатор СГГ-20Микро | |
Зарядное устройство (в составе комплекта ЗИП) | |
ЗИП согласно модификации прибора | |
Мех резиновый ИБЯЛ.302646.001 * | для обеспечения принудительной подачи пробы во время эксплуатации |
Газозаборник ИБЯЛ.418311.043 * | для контролирования среды в труднодоступных местах |
Пробозаборник ИБЯЛ.418311.033 * | для обеспечения отборы пробы из труднодоступных мест |
Пробозаборник ИБЯЛ.418311.050 * | для обеспечения отборы пробы из мест, где возможно присутствие воды |
Диск с сервисным программным обеспечением ИБЯЛ.431212.017 * | для обработки результатов измерений на компьютере |
Баллоны с ГСО-ПГС * | для осуществления корректировки показаний сигнализатора |
Вентиль точной регулировки ИБЯЛ.306577.002 * | |
Индикатор расхода ИБЯЛ.418622.003-01 * | |
Датчик ИБЯЛ.413226.051 * | для ремонтно-эксплуатационных нужд |
Блок аккумуляторный ИБЯЛ.563511.004 | |
Устройство зарядное в упаковке ИБЯЛ.413955.012 |
Примечание: * - по отдельному заказу.
Разрешительная документация и сертификаты на переносной сигнализатор горючих газов СГГ-20Микро
У переносного сигнализатора горючих газов СГГ-20Микро имеется Свидетельство об утверждении типа средств измерений, Сертификат соответствия (Таможенный союз) и Декларация о соответствии (Таможенный союз). Данная документация высылается дополнительно по запросу Потребителя.
