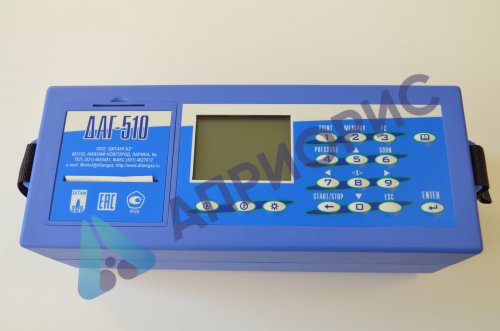

ДАГ-510 газоанализатор переносной
Технические вопросы: 8 800 777 20 78 доб. 329
Отправить заявку: sale@aprioris.ru
(с НДС)
Переносной газоанализатор ДАГ-510 применяется для измерения: содержания кислорода (О2), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), сернистого ангидрида (SO2), сероводорода (Н2S) и углеводородов (по метану или пропану) в отходящих газах топливосжигающих установок; измерения температуры в точке отбора пробы и температуры окружающей среды; измерения абсолютного давления, разности давлений; определения расчётным методом скорости и расхода газопылевых потоков при работе с пневмометрической трубкой Пито или НИИОГАЗ в соответствии с ГОСТ 17.2.4.06-90; определения расчётным методом содержания диоксида углерода (СО2) и суммы оксидов азота (NOX); определения расчетным методом технологических параметров топливосжигающих установок - коэффициента избытка воздуха и коэффициента потерь тепла.
Область применения переносного газоанализатора ДАГ-510 - контроль содержания загрязняющих веществ в отходящих газах стационарных и передвижных источников промышленных выбросов в целях экологического контроля и оптимизации процесса горения топлива.
Газоанализатор ДАГ-510 представляет собой автоматический многофункциональный переносной прибор. Газоанализатор выпускается в шести основных модификациях, отличающихся друг от друга перечнем определяемых компонентов, диапазонами измерений. В зависимости от модификации газоанализатор комплектуется либо зондом с обогреваемым пробоотборным шлангом и блоком подготовки пробы БПП-510, либо зондом с соединительным шлангом и конденсатосборником (смотри комплектность поставки).
Технические характеристики переносного газоанализатора ДАГ-510
Характеристики | Значения | |
Индикация | графический (128×64 точек) жидкокристаллический дисплей с подсветкой | |
Печатающее устройство | встроенный термопринтер, термобумага шириной 58 мм, скорость печати 1,25 строк/сек. | |
Память | внутренняя энергонезависимая, ёмкость 3950 записей | |
Интерфейс | 2 порта RS-232 для подключения персонального компьютера и БПП-510 | |
Часы | часы реального времени с календарём | |
Отбор пробы | принудительный, встроенным насосом в диапазоне давления от минус 4 до 1 кПа, расход анализируемой газовой смеси не более 1,5 л/мин | |
Модуль защиты от перегрузки 1 | конструктивно располагаются внутри прибора; устанавливаются как опции, только на предприятии изготовителе. | для каналов CO, NO, NO2, SO2, H2S с возможностью измерения кислорода при включенной защите от перегрузки |
Модуль «Д» 1 | позволяет производить измерение абсолютного давления, разности давлений, определять расчетным методом при работе с трубкой Пито или НИИОГАЗ в соответствии с ГОСТ 17.2.4.06-90 скорость и расход газопылевых потоков | |
Установка «нуля» | О2 - 20,9 %, СО = SО2 = NO = NО2 = H2S = 0 ppm по воздуху или через генератор нулевого газа ФНЛ-1, входящий в состав блока подготовки пробы БПП-510 | |
Автоматический контроль | функций прибора, параметров датчиков, исполнительных устройств, заряда аккумулятора | |
Межповерочный интервал, лет | 1 | |
Время прогрева, мин, не более | 10 с учетом готовности блока подготовки пробы БПП-510 | |
Время установления показаний, сек, не более | 300 | |
Диапазон рабочих температур, °С | от 5 до +40 | |
Окружающая рабочая среда | невзрывоопасная | |
Температура хранения, °С | от -30 до +50 | |
Электропитание | сеть - 220 В / 50 Гц через адаптер постоянного тока 12 В / 1 А; автономное - от встроенного NiMH аккумулятора ёмкостью 4 Ач | |
Время зарядки аккумулятора, ч, не более | 8, с защитой от перезарядки | |
Время автономной работы, ч, не менее | 8 (без учета работы подсветки и принтера), с контролем разряда | |
Габаритные размеры газоанализатора, мм, не более | 280×120×120 | |
Масса газоанализатора, кг, не более | 2 | |
Габаритные размеры блока подготовки пробы, мм, не более | 280×250×210 | |
Масса блока подготовки пробы, кг, не более | 8 |
Перечень измеряемых и рассчитываемых параметров переносного газоанализатора ДАГ-510, диапазоны измерений и пределы допускаемой основной погрешности
Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | Цена единицы наименьшего разряда | ||
абсолютной | относительной | ||||
Модификация ДАГ-510-ГВ | |||||
Оксид углерода (CO) | 0 - 40000 ppm | ± 100 ppm (0 - 1000 ppm) | ± 10 % (1000 - 40 000 ppm) | 1 ppm | |
Оксид азота (NO) | 0 - 2000 ppm | ± 25 ppm (0 - 250 ppm) | ± 10 % (250 - 2 000 ppm) | 1 ppm | |
Диоксид азота (NO2) | 0 - 400 ppm | ± 10 ppm (0 - 100 ppm) | ± 10 % (50 - 400 ppm) | 1 ppm | |
Модификация ДАГ-510-ГС | |||||
Оксид углерода (CO) | 0 - 4000 ppm | ± 10 ppm (0 - 100 ppm) | ± 10 % (100 - 4 000 ppm) | 1 ppm | |
Оксид азота (NO) | 0 - 400 ppm | ± 5 ppm (0 - 50 ppm) | ± 10 % (50 - 400 ppm) | 1 ppm | |
Диоксид азота (NO2) | 0 - 200 ppm | ± 5 ppm (0 - 50 ppm) | ± 10 % (50 - 200 ppm) | 1 ppm | |
Модификация ДАГ-510-ГН | |||||
Оксид углерода (CO) | 0 - 400 ppm | ± 1 ppm (0 - 10 ppm) | ± 10 % (10 - 400 ppm) | 0,1 ppm | |
Оксид азота (NO) | 0 - 100 ppm | ± 1 ppm (0 - 10 ppm) | ± 10 % (10 - 100 ppm) | 0,1 ppm | |
Диоксид азота (NO2) | 0 - 50 ppm | ± 1 ppm (0 - 10 ppm) | ± 10 % (10 - 50 ppm) | 0,1 ppm | |
Модификация ДАГ-510-МВ | |||||
Оксид углерода (CO) 2 | 0 - 40000 ppm | ± 100 ppm (0 - 1000 ppm) | ± 10%(1000 - 40 000 ppm) | 1 ppm | |
Оксид азота (NO) | 0 - 2000 ppm | ± 25 ppm (0 - 250 ppm) | ± 10 % (250 - 2 000 ppm) | 1 ppm | |
Диоксид азота (NO2) | 0 - 400 ppm | ± 10 ppm (0 - 100 ppm) | ± 10 % (100 - 400 ppm) | 1 ppm | |
Сернистый ангидрид (SO2) | 0 - 2000 ppm | ± 25 ppm (0 - 250 ppm) | ± 10 % (250 - 2 000 ppm) | 1 ppm | |
Сероводород (H2S) 1 | 0 - 400 ppm | ± 10 ppm (0 - 100 ppm) | ± 10 % (100 - 400 ppm) | 1 ppm | |
Модификация ДАГ-510-МС | |||||
Оксид углерода (CO) | 0 - 4000 ppm | ± 10 ppm (0 - 100 ppm) | ± 10 % (100 - 4 000 ppm) | 1 ppm | |
Оксид азота (NO) | 0 - 400 ppm | ± 5 ppm (0 - 50 ppm) | ± 10 % (50 - 400 ppm) | 1 ppm | |
Диоксид азота (NO2) | 0 - 200 ppm | ± 5 ppm (0 - 50 ppm) | ± 10 % (50 - 200 ppm) | 1 ppm | |
Сернистый ангидрид (SO2) 3 | 0 - 400 ppm | ± 5 ppm (0 - 50 ppm) | ± 10 % (50 - 400 ppm) | 1 ppm | |
Сероводород (H2S) 1 | 0 - 200 ppm | ± 5 ppm (0 - 50 ppm) | ± 10 % (50 - 200 ppm) | 1 ppm | |
Модификация ДАГ-510-МН | |||||
Оксид углерода (CO) | 0 - 400 ppm | ± 1 ppm (0 - 10 ppm) | ± 10 % (10 - 400 ppm) | 0,1 ppm | |
Оксид азота (NO) | 0 - 100 ppm | ± 1 ppm (0 - 10 ppm) | ± 10 % (10 - 100 ppm) | 0,1 ppm | |
Диоксид азота (NO2) | 0 - 50 ppm | ± 1 ppm (0 - 10 ppm) | ± 10 % (10 - 50 ppm) | 0,1 ppm | |
Сернистый ангидрид (SO2) | 0 - 50 ppm | ± 1 ppm (0 - 10 ppm) | ± 10 % (10 - 50 ppm) | 0,1 ppm | |
Сероводород (H2S) 1 | 0 - 50 ppm | ± 1 ppm (0 - 10 ppm) | ± 10 % (10 - 50 ppm) | 0,1 ppm | |
Измеряемые параметры общие для всех модификаций | |||||
Кислород (O2) | 0 - 21 % об. | ± 0,25 % об. | - | 0,01 % об. | |
Углеводороды (по СН4 или С3Н8) 1 | 0 - 5000 ppm | ± 100 ppm (0 - 1000 ppm) | ± 10 % (1000 - 5000 ppm) | 1 ppm | |
Температура газового потока, °С | от -20 до +800 | ± 3 (от -20 до +300) | ± 1 % (от +300 до +800) | 0,1 °С | |
Температура окружающей среды, °С | от 0 до +50 | ± 1 | - | 0,1 °С | |
Модуль «Д» 1 | Абсолютное давление | 80,0 - 110,0 кПа | ± 1 кПа | - | 10 Па |
Разность давлений | ± (0 - 2,5) кПа | ± 0,025 кПа | - | 0,1 Па | |
Скорость потока | не нормированы (определение по расчету) | ||||
Диоксид углерода (CO2) | |||||
Сумма оксидов азота (NOX) | |||||
Коэффициент избытка воздуха | |||||
Коэффициент потерь тепла |
Комплектность поставки газоанализатора ДАГ-510
Наименование, тип | Количество для модификации, шт. | |
МН и ГН | ГВ, МВ, ГС и МС | |
Газоанализатор ДАГ-510 | 1 шт. | 1 шт. |
Блок подготовки пробы БПП-510 с генератором нулевого газа измеряемых компонентов ФНЛ-1, с сетевым кабелем, ручкой зонда типа «С», обогреваемым шлангом длиной 3 м, соединительным шлангом и интерфейсным кабелем для подключения газоанализатора к БПП-510 | 1 шт. | - |

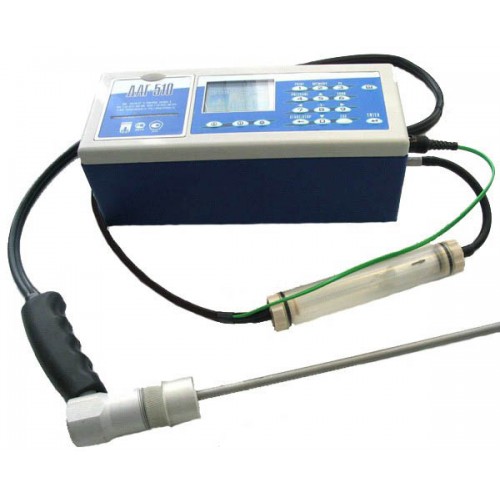

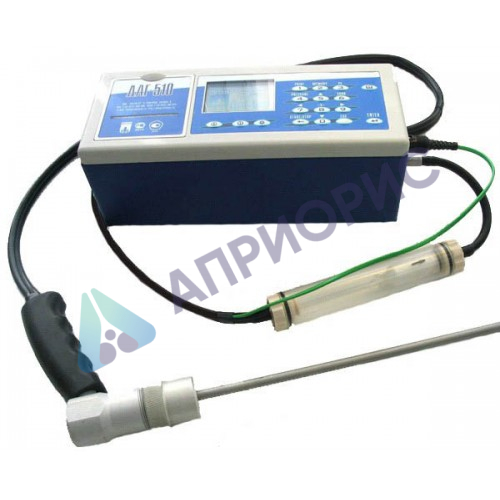

Зонд типа А (ручка зонда типа А, газовый шланг и термокомпенсационный кабель длиной 2 м, конденсатосборник с фильтром грубой очистки, разъем с термодатчиком) | 1 шт. | 1 шт. |
Пробоотборная трубка зонда со встроенной термопарой типа «К» и футляром для транспортировки (длина стандартно 332 мм, по заказу поставляются трубки длиной 782, 1500, 2500 мм) | 1 шт. | 1 шт. |
Соединительный шланг длиной 1 м со штуцером для измерения разности давления, скорости 1 | 2 шт. | 2 шт. |
Программа обмена с ДАГ-510 в комплекте с кабелем длиной 2 м для ПК | 1 шт. | 1 шт. |
Дополнительный рулон термобумаги шириной 58 мм | 1 шт. | 1 шт. |
Комплект фильтров грубой очистки | 1 шт. | 1 шт. |
Сетевой адаптер | 1 шт. | 1 шт. |
Сумка для транспортирования газоанализатора | 1 шт. | 1 шт. |
Руководство по эксплуатации | 1 экз. | 1 экз. |
Примечания:
1 - поставляются по отдельному заказу;
2 - как опция диапазон измерения может быть 4000 ppm, погрешности смотри модификацию МС;
3 - как опция диапазон измерения может быть 2000 ppm, погрешности смотри модификацию МВ.
