Гранит газоанализатор многоканальный переносной

Характеристики

Особенности функционала

—

Автоматическое обнаружение, идентификация и контроль превышения пороговых концентраций параллельно до пяти газов, включая кислород, водород, диоксид углерода, органические вещества, аварийно химически опасные вещества и горючие газы

Применение

—

Непрерывное автоматическое измерение концентрации взрывоопасных горючих и токсичных газов и паров, элегаза и кислорода в воздухе рабочей зоны и в окружающей среде

Диапазон рабочих температур

—

от -40°С до +50°С

Масса

—

3,5 кг

Госреестр

—

Внесён в Госреестр СИ.

Все характеристики

Технические вопросы: 8 800 777 20 78 доб. 329

Отправить заявку: sale@aprioris.ru

(с НДС)

Под заказ

Сделать запрос

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Переносной многоканальный газоанализатор Гранит на основе интеллектуальных сенсорных модулей предназначен для автоматического синхронного измерения концентраций до пяти типов газов в рабочей среде с большим временем автономной работы.

Область применения газоанализатора Гранит

Данный прибор может использоваться в спасательных подразделениях МЧС, химической и нефтяной промышленности, добыче и переработки нефти и газа, металлургической, пищевой промышленности, энергетике, коммунальном хозяйстве, в газовых и автомобильных хозяйствах (АЗС, АГНКС, автостоянки).

Функциональные возможности:

- автоматическое обнаружение, идентификация и контроль превышения пороговых концентраций параллельно до пяти газов, включая кислород, водород, диоксид углерода, органические вещества, аварийно химически опасные вещества и горючие газы;
- индикация информации о концентрации измеряемых газов, превышения пороговых значений концентрации и данных мониторинга на дисплее;
- архивирование данных измерений и превышения пороговых значений концентрации газов в энергонезависимой памяти;
- измерение средневзвешенного значения концентрации контролируемых газов;
- автоматическая диагностика отказов;
- световая и звуковая сигнализация превышения пороговых значений концентрации газов;
- передача архивных данных на персональный компьютер.

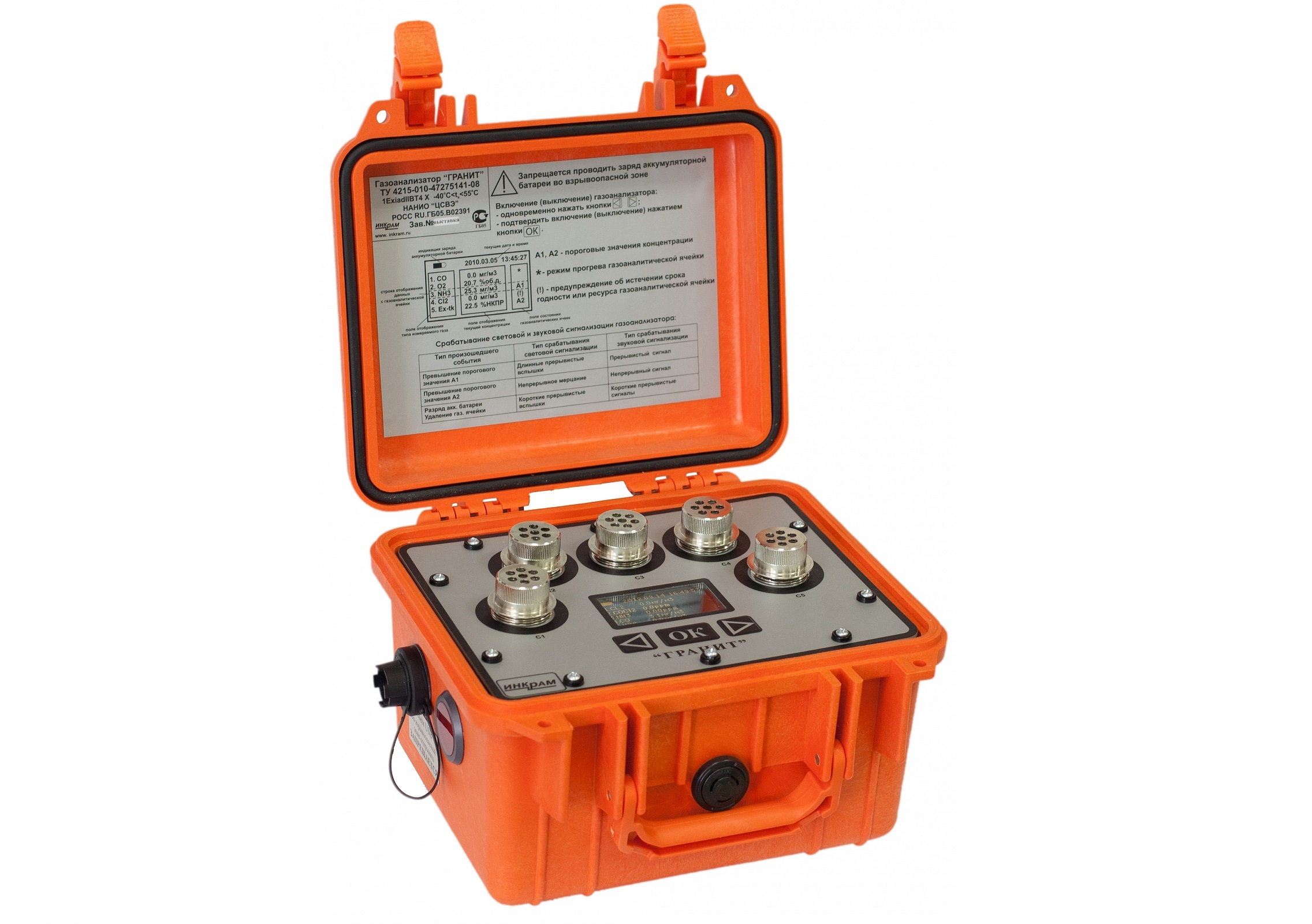

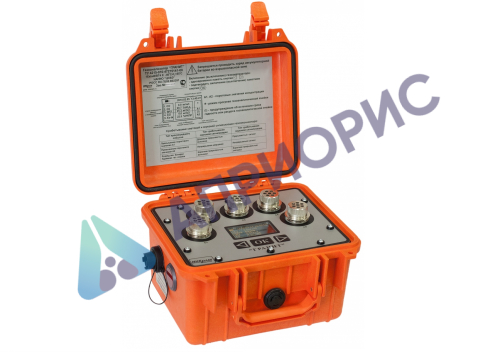

Описание переносного многоканального газоанализатора Гранит

Газоанализатор представляет собой портативное устройство непрерывного действия со сменными газоаналитическими ячейками (интеллектуальными сенсорными модулями - ИСМ).

Конструктивно базовый блок выполнен в унифицированном корпусе, в котором расположены блоки цифровой обработки сигналов, поступающих с интеллектуальных сенсорных модулей, и аккумуляторная батарея. Корпус прибора исполнен из ударопрочного пластика, который при температурах выше -30 °С выдерживает удар предмета энергией 7 Дж, а при температурах ниже -30 °С – 5 Дж.

На верхней панели базового блока размещены:
- пять посадочных мест для установки интеллектуальных сенсорных модулей, которые обозначены символами «С1, С2, …, С5»;
- клавиатура для управления работой газоанализатора. В состав клавиатуры входит три кнопки: предназначены для навигации по меню газоанализатора, для выбора пунктов меню, а также других функций, описание которых будет дано ниже.

- дисплей;
На боковых сторонах базового блока размещены:
- звуковой сигнализатор (пьезоизлучатель) (находится только на одной боковой стороне прибора);
- световой сигнализатор, в качестве которого применяются мощные светодиоды красного цвета, находящиеся на трёх боковых сторонах базового блока;
- разъём «ЗАРЯД»;
- разъём «USB» для подключения газоанализатора к персональному компьютеру.

Базовый блок рассчитан для подачи электропитания на интеллектуальные сенсорные модули, преобразования сигнала, поступающего с модулей, представления информации о концентрации измеренных газов на дисплее, обеспечения срабатывания световой и звуковой сигнализации, ведения архива произошедших событий, а также выбора режимов измерения и других служебных функций.

Интеллектуальный сенсорный модуль представляет собой независимое средство измерения, предназначенное для преобразования текущей концентрации измеряемого газа в цифровой сигнал, а также выполнения следующих функций – температурной корректировки показаний сенсоров, цифровой фильтрации сигнала, а также выдачи сигналов на включение световой и звуковой сигнализации на блоке газоанализатора. Градуировочные данные, пороги сигнализации, коэффициенты полиномов температурной градуировки, тип измеряемого газа и диапазоны измерений, а также дата изготовления и серийный номер ИСМ записаны во flash памяти ИСМ. Подключение ИСМ к базовому блоку производиться при помощи разъёма, размещенного на блоке цифровой обработки. Установленные модули фиксируются в базовом блоке закручивающейся крышкой.

Для отображения данных о текущих концентрациях по измеряемым газам используется графический OLED-дисплей, работающий в диапазоне температур от -40 до +60 °С. Цвет свечения дисплея - жёлтый.

Для управления работой устройства, и выбора режимов отображения информации используется трёхкнопочная клавиатура.

Питание газоанализатора осуществляется при помощи аккумуляторной батареи, размещенной в базовом блоке. Номинальное значение напряжение батареи - 12 В, максимальное - 14,5 В. Для ограничения тока разряда и обеспечения взрывобезопасности в корпусе аккумуляторной батареи установлена токоограничительная плата, обеспечивающая максимальный ток разряда - 1,5 А.

Перечень газоаналитических ячеек для газоанализатора Гранит

Обозначение	Наименование	Определяемый компонент	Диапазон измерений, мг/м³	Назначение
ЕКРМ.413422.004	ИНКР.510.200.000-05	сероводород	0 - 20	контроль предельно допустимых концентраций в воздухе рабочей зоны
ИНКР.510.200.000-05	ИСМ-H2S 1.0		0 - 20
ЕКРМ.413422.004-01	ИСМ-Н2S 2.0		0 - 50
ИНКР.510.200.000-06	ИСМ-Н2S 2.0		0 - 50
ЕКРМ.413422.003	ИСМ-NH3 1.0	аммиак	0 - 100
ИНКР.510.200.000	ИСМ-NH3 1.0		0 - 100
ЕКРМ.413422.003-01	ИСМ- NH3 2.0		0 - 2000	контроль аварийных концентраций
ИНКР.510.200.000-01	ИСМ- NH3 2.0		0 - 2000
ЕКРМ.413422.003-02	ИСМ-NH3 3.0		0 - 600
ЕКРМ.413422.003-03	ИСМ-NH3 4.0		0 - 200	контроль предельно допустимых концентраций в воздухе рабочей зоны и аварийных концентраций
ЕКРМ.413422.003-04	ИСМ-Cl2 1.0	хлор	0 - 6	контроль предельно допустимых концентраций в воздухе рабочей зоны
ИНКР.510.200.000-02	ИСМ-Cl 1.0		0 - 6
ЕКРМ.413422.003-05	ИСМ-Cl2 2.0		0 - 50	контроль аварийных концентраций
ИНКР.510.200.000-03	ИСМ-Cl 2.0		0 - 50
ЕКРМ.413422.003-06	ИСМ-Cl2 3.0		0 - 30
ЕКРМ.413422.003-07	ИСМ-HCl 1.0	хлористый водород	0 - 10	контроль предельно допустимых концентраций в воздухе рабочей зоны
ИНКР.510.200.000-04	ИСМ-HCl 1.0	хлористый водород	0 - 10
ЕКРМ.413422.004-02	ИСМ-CО 1.0	оксид углерода	0 - 100
ИНКР.510.200.000-07	ИСМ-CО 1.0		0 - 100
ЕКРМ.413422.004-03	ИСМ-CО 2.0		0 - 1000	контроль аварийных концентраций
ИНКР.510.200.000-08	ИСМ-CO 2.0		0 - 500	контроль аварийных концентраций
ЕКРМ.413422.004-04	ИСМ-NO2 1.0	диоксид азота	0 - 20	контроль предельно допустимых концентраций в воздухе рабочей зоны
ЕКРМ.413422.004-05	ИСМ-NO2 2.0	диоксид азота	0 - 50
ЕКРМ.413422.004-06	ИСМ-SO2 1.0	диоксид серы	0 - 30
ЕКРМ.413422.004-07	ИСМ-SO2 2.0	диоксид серы	0 - 100	контроль аварийных концентраций
ЕКРМ.413422.003-09	ИСМ-СОСL2 1.0	фосген	0 - 5	контроль предельно допустимых концентраций в воздухе рабочей зоны и аварийных концентраций
ЕКРМ.413422.004-08	ИСМ-НСN 1.0	синильная кислота	0 - 15	контроль аварийных концентраций
ЕКРМ.413422.005	ИСМ-О2	кислород	0 - 30 % об.д.
ИНКР.510.300.000	ИСМ-О2	кислород	0 - 30 % об.д.
ЕКРМ.413422.003-10	ИСМ-H2	водород	0 - 2 % об.д.	контроль довзрывоопасных концентраций
ЕКРМ.413216.001	ИСМ-Ex-tk*	горючие газы и пары	0 - 50 % НКПР
ИНКР.510.100.000	ИСМ-Ex-tk*	горючие газы и пары	0 - 50 % НКПР
ЕКРМ.413422.007-01	ИСМ-PID 2.0	органические вещества	0 - 200	контроль аварийных концентраций
ЕКРМ.413216.001	ИСМ-ИМИ	имитационная	-	проверка работоспособности

Примечание: * - газоаналитические ячейки (ИСМ) для измерения довзрывоопасных концентраций горючих газов и паров могут быть отградуированы по другим газам по запросу потребителя. При отсутствии таких требований, градуировка производится по метану.

Диапазоны измерений и пределы допускаемой основной абсолютной погрешности

Наименование ИСМ (ГЯ)	Диапазон показаний, мг/м³	Диапазон измерений, мг/м³	Пределы допускаемой основной абсолютной погрешности (∆д)	Цена единицы наименьшего разряда
ИСМ-Ex-tk	от 0 до 60 % НКПР	от 0 до 50 % НКПР	± 5	1
ИСМ-Ex-тк	от 0 до 60 % НКПР	от 0 до 50 % НКПР	± 5	1
ИСМ-H2	от 0 до 2 % объемной доли	от 0 до 2 % объемной доли	± 0,2	0,1
ИСМ-О2	от 0 до 30 % объемной доли	от 0 до 30 % объемной доли	± 0,9
ИСМ-О2	от 0 до 30 % объемной доли	от 0 до 30 % объемной доли	± 0,9
ИСМ-CО 1.0	от 0 до 100	от 0 до 20	± 4
ИСМ-CO 1.0	от 0 до 100	от 20 до 100	± (4 + 0,2(С_ВХ-20))
ИСМ-CО 2.0	от 0 до 1000	от 0 до 200	± 40	1
ИСМ-CО 2.0	от 0 до 1000	от 200 до 1 1000	± (40 + 0,2(С_ВХ-200))
ИСМ-CO 2.	от 0 до 500	от 0 до 100	± 20
ИСМ-CO 2.	от 0 до 500	от 100 до 1 500	± (20 + 0,2(С_ВХ-100))
ИСМ-Cl2 1.0	от 0 до 6	от 0 до 1	± 0,2	0,1
ИСМ-Cl 1.0	от 0 до 6	от 1 до 6	± (0,2 + 0,2(С_ВХ-1) )
ИСМ-Cl2 2.0	от 0 до 50	от 0 до 50	± 2
ИСМ-Cl 2.0	от 0 до 50	от 10 до 50	± (2 + 0,2(С_ВХ-10))
ИСМ-Cl2 3.0	от 0 до 30	от 0 до 6	±1,2
ИСМ-Cl2 3.0	от 0 до 30	от 6 до 30	± (1.2 + 0,2(С_ВХ-6))
ИСМ-NH3 1.0	от 0 до 100	от 0 до 20	± 4
ИСМ-NH31.0	от 0 до 100	от 20 до 100	± (4 + 0,2(С_ВХ-20))
ИСМ-NH3 2.0	от 0 до 2000	от 0 до 400	± 80	1
ИСМ-NH32.0	от 0 до 2000	от 400 до 2000	± (80 + 0,2(С_ВХ-400))
ИСМ-NH3 3.0	от 0 до 600	от 0 до 120	±20
ИСМ-NH3 3.0	от 0 до 600	от 120 до 600	± (20 + 0,2(С_ВХ-120))
ИСМ-NH3 4.0	от 0 до 200	от 0 до 40	± 5	0,1
ИСМ-NH3 4.0	от 0 до 200	от 40 до 200	± (5 + 0,2(С_ВХ-40))
ИСМ-Н2S 1.0	от 0 до 20	от 0 до 3	± 0,6
ИСМ-Н2S1.0	от 0 до 20	от 3 до 20	± (0.6 + 0,2(С_ВХ-3))
ИСМ-Н2S 2.0	от 0 до 50	от 0 до 10	± 2
ИСМ-Н2S2.0	от 0 до 50	от 10 до 50	± (2 + 0,2(С_ВХ-10))
ИСМ-HCl 1.0	от 0 до 10	от 0 до 3	± 1
ИСМ-HCl 1.0	от 0 до 10	от 3 до 10	± (1 + 0,2(С_ВХ-3))
ИСМ-NO2 1.0	от 0 до 20	от 0 до 3	± 1
ИСМ-NO2 1.0	от 0 до 20	от 3 до 20	± (1 + 0,2(С_ВХ-3))
ИСМ-NO2 2.0	от 0 до 50	от 0 до 10	± 2
ИСМ-NO2 2.0	от 0 до 50	от 10 до 50	± (2 + 0,2(С_ВХ-10))
ИСМ-SO2 1.0	от 0 до 30	от 0 до 6	±1,2
ИСМ-SO2 1.0	от 0 до 30	от 6 до 30	± (1.2 + 0,2(С_ВХ-6))
ИСМ-SO2 2.0	от 0 до 100	от 0 до 20	±4
ИСМ-SO2 2.0	от 0 до 100	от 20 до 100	± (4 + 0,2(С_ВХ-20))
ИСМ-СОСL2 1.0	от 0 до 15	от 0 до 1	±0,2
ИСМ-СОСL2 1.0	от 0 до 15	от 1 до 5	± (0.2 + 0,25(С_ВХ-1))
ИСМ-НСN 1.0	от 0 до 30	от 0 до 3	± 0.6
ИСМ-НСN 1.0	от 0 до 30	от 3 до 15	± (0.6 + 0,25(С_ВХ-3))
ИСМ-PID 2.0	от 0 до 200	от 0 до 200	± (5 + 0,2С_ВХ)

Примечание: С_ВХ - концентрация измеряемого газа.

Диапазоны установки порогов срабатывания сигнализации

Наименования ИСМ	Единица физической величины	Значение порога срабатывания сигнализации устанавливаемого при выпуске
Наименования ИСМ	Единица физической величины	«ПОРОГ 1»	«ПОРОГ 2»
ИСМ-Ex-tk (по метану)	% НКПР	10	20
ИСМ-Ex-тк (метан)		10	20
ИСМ-Ex-tk (для суммарных углеводородов)		7	12
ИСМ-О2	объемная доля, %	23 (на повышение)	19 (на принижение )
ИСМ-О2		23 (на повышение)	19 (на принижение )
ИСМ-Н2		0.4	0.8
ИСМ-CО 1.0	мг/м³	20	90
ИСМ-C0 1.0		20	90
ИСМ-CО 2.0		200	600
ИСМ-C0 2.0		100	300
ИСМ-Cl 1.0		1	5
ИСМ-Cl 1.0		1	5
ИСМ-Cl 2.0		5	20
ИСМ-Cl 2.0		5	20
ИСМ-Cl 3.0		3	10
ИСМ-NH3 1.0		20	60
ИСМ-NH3 1.0		20	60
ИСМ-NH3 2.0		200	500
ИСМ-NH3 2.0		200	500
ИСМ-NH3 3.0		60	500
ИСМ-NH3 4.0		20	100
ИСМ-Н2S1.0		3	10
ИСМ-Н2S1.0		3	10
ИСМ-Н2S2.0		10	20
ИСМ-Н2S2.0		10	20
ИСМ-HCl 1.0		5	9
ИСМ-HCl 1.0		5	9
ИСМ-NO2 1.0		5	15
ИСМ-NO2 2.0		5	25
ИСМ-SO2 1.0		10	30
ИСМ-SO2 2.0		30	90
ИСМ-СОСL2		1	3
ИСМ-НСN 1.0		3	10
ИСМ-PID 2.0		100	150

Примечание: по требованию Заказчика могут быть установлены другие значения порогов срабатывания сигнализации, но в пределах диапазона установки порогов срабатывания сигнализации.

Технические характеристики переносного многоканального газоанализатора Гранит

Характеристики	Значения
Количество каналов	5
Отбор пробы	диффузионный
Принцип действия газоаналитических ячеек	электрохимический , термокаталитический
Материал корпуса	ударопрочный пластик
Степень защиты от пыли и влаги	IP65
Маркировка взрывозащиты	1ExiadIIBT6 X
Дисплей	OLED монохромный графический
Уровень громкости аварийной светозвуковой сигнализации на расстоянии 1 м от прибора, дБ	95
Время установки/замены интеллектуального сменного модуля, сек., не более	60
Условия эксплуатации:
- температура окружающей среды, °C	от -40 до +55
- атмосферное давление, кПа (мм. рт. ст.)	от 84 до 106,7 (от 630 до 800)
- относительная влажность при температуре 25 °C, %	от 5 до 95
Время прогрева, мин, не более	5
Время непрерывной работы до разряда батареи, час., не менее:
- при установке одного ИСМ для измерения горючих газов и паров и четырёх ИСМ на основе электрохимического метода измерения	190
- при установке пяти газоаналитических ячеек на основе электрохимического метода измерения	300
Габаритные размеры, мм, не более	270×245×155
Масса, кг, не более	5
Средняя наработка на отказ с учётом технического обслуживания, час., не менее	15000
Среднее время восстановления работоспособного состояния, час., не более	6
Срок службы, лет, не менее:
- газоанализатора	10
- электрохимических сенсоров	1
- сенсоров для измерения концентрации кислорода	2
- термокаталитических сенсоров	1
- аккумуляторной батареи	3

Разрешительная документация и сертификаты на газоанализатор Гранит

У переносного газоанализатора Гранит имеется Свидетельство об утверждении типа средств измерений (РФ) и Сертификат соответствия (Таможенный Союз). Данная документация высылается дополнительно по запросу Потребителя.

Свидетельство об утверждении типа средств измерений (РФ) Сертификат соответствия (Таможенный Союз)

Комплект поставки переносного многоканального газоанализатора Гранит

Наименование	Количество
Газоанализатор Гранит	1
Ведомость ЗИП	1
Комплект ЗИП согласно ведомости	1
Руководство по эксплуатации	1
Паспорт	1
Методика поверки	1
Упаковка	1
Интеллектуальный сменный модуль	по заказу
Блок градуировочный	по заказу
Кабель соединительный USB для градуировочного блока	по заказу
Программное обеспечение для градуировки интеллектуальных сменных модулей	по заказу

Внешний вид

Особенности функционала
Применение
Диапазон рабочих температур
Масса
Госреестр
Страна-производитель
Цвет
Особенности

Функциональные возможности:

Все цены на сайте указаны без учета доставки при условии 100% предоплаты.

Для юридических лиц или ИП:

Оплата производится путем безналичного расчета (полной оплаты, частичной предоплаты или по факту поставки на расчетный счет организации) на основании договора поставки, счета на оплату или счет-договора. Во всех документах присутствует подпись и печать, а так же условия оплаты и доставки товара. Копия отправляется по электронной почте или согласованию физического адреса получателя, а оригиналы передаются по факту поставки оборудования.

Существует несколько вариантов оплаты:

Для государственных и бюджетных организаций и предприятий:

Для сотрудничества с бюджетными и государственными организациями по 44-ФЗ и 223-ФЗ предусмотрены следующие варианты оплаты по договору:

Аванс 30%, остаток 70% по факту поставки;
Аванс 50%, остаток 50% по факту поставки;
100% постоплата по факту поставки.

В связи с изменением курса валют цены на товары и возможность поставки может изменяться. В виду нынешней ситуации уточняйте актуальную стоимость оборудования у Ваших менеджеров.

Наш Компания предлагает несколько вариантов доставки:

Курьерской службой;
Транспортной компанией;
самовывоз из офисов г.Санкт-Петербург и г. Казань - бесплатно
доставка до терминала или пункта выдачи

Самовывоз

Вы можете забрать товар в одном из наших офисов. Когда заказ поступит на склад и будет скомплектован, Вам придёт уведомление.

Самовывоз происходит по адресу из наших офисов:

г. Санкт-Петербург, БЦ «Александро-Невская Мануфактура», пр. Обуховской обороны, д.70, к.2, офис 601 ( 6 этаж)

г. Казань, ул. Гвардейская, д.15, офис 919 (9 этаж)

Для самовывоза из нашего офиса вам нужно иметь печать организации или доверенность на забор товара.

Курьерская доставка

Вы можете заказать доставку товара с помощью курьера, который прибудет по указанному адресу в счете в будние дни с 9.00 до 18.00. Курьерская служба, после поступления товара на склад, свяжется с вами для уточнения адреса и сообщит время доставки.

Мы отправляем Ваши заказы транспортными компаниями или курьерскими службами:

Деловые Линии;

Курьер Сервис Экспресс;

Major Express;

СДЭК;

EMS.

Для забора товара Вашей курьерской службой, необходимо прислать доверенность на вашу курьерскую службу и накладную.

Ориентировочный срок доставки

В зависимости от вашего региона, выбора курьерской службы - доставка может занимать разное время.

Отправка в город	Срок доставки
Москва	2 рабочих дня
Санкт-Петербург	На следующий день
Казань	3-4 рабочих дней
Ростов-на-Дону	3-4 рабочих дней
Саратов	3-4 рабочих дней
Екатеринбург	3-4 рабочих дней
Новосибирск	3-5 рабочих дней
Иркутск	4-6 рабочих дней
Хабаровск	4-6 рабочих дней
Петропавловск-Камчатский	6-10 рабочих дней

Стоимость доставки зависит от удаленности населенного пункта и рассчитывается по тарифам транспортной компании.

Бесплатная доставка доступна при заказе от 100 000 рублей.

Так же на нашем сайте возможно отслеживать доставку Вашего товара по номеру накладной транспортной компании

Действует ли в вашем городе курьерская служба и о возможности доставки в другие регионы России и страны СНГ уточняйте у Вашего менеджера.

Обращаем Ваше внимание!

Представители транспортных служб не принимают оплаты наличными при получении товара.

Обращаем Ваше внимание , что транспортные компании и курьерские службы несет ответственность за сохранность груза. При обнаружении каких-либо недостатков или повреждений упаковки, самого товара или количества мест необходимо в пункте выдачи транспортной компании или при получении по адресу доставки, до подписания документов о получении груза, составить акт о повреждении груза , а так же , сразу осуществить фото или видео фиксацию обнаруженных деффектов и недостатков товара.

В случае подписания документов о получении груза до его осмотра или проверки, при обнаружении претензии приниматься по согласованию сторон.
