Двухканальный индивидуальный газоанализатор Бином-2В (серия ИГС-98) используется для одновременного непрерывного двухканального контроля концентраций горючих и токсичных газов в атмосфере рабочей зоны.
Области применения газоанализатора Бином-2В:
- рабочие места, производственные зоны предприятий и любые другие помещения, где возможна угроза взрыва или здоровью работников из-за недостатка кислорода или наличия токсичных и горючих газов.
Индивидуальный двухканальный газосигнализатор имеет звуковую и световую сигнализацию (срабатывает при превышении концентрации установленных порогов; имеются два светодиода на лицевой стенке газоанализатора), цифровой дисплей (отображение концентрации измеряемых газов), клипсу для крепления индивидуального газоанализатора к одежде.
Преобразование измеряемого газа в электрический ток (для измерения концентрации) происходит благодаря двум газочувствительным сенсорам, находящимся в газосигнализаторе.
При измерении газоанализатором Бином-2В концентрации кислорода, при его включении происходит автокалибровка (за норму принимают 20,9 %), по этому необходимо в данном случае включать газоанализатор в том месте, где концентрация кислорода является нормальной.
Описание газоанализатора ИГС-98 модификации Бином-2В
Конструктивно газоанализатор сделан в едином прямоугольном пластмассовом корпусе. На левой боковой стенке размещены выходное отверстие сигнального излучателя звука и кнопка включения/выключения устройства. На правой боковой стенке находится разъем для зарядки аккумулятора. На верхней стенке цифровой индикатор. На задней крышке установлена клипса для крепления устройства к одежде. На лицевой стенке размещены два отверстия для доступа воздуха к газочувствительномым сенсорам.
Принцип действия схемы контроля концентраций кислорода и токсичных газов основан на амперометрическом методе измерения, при котором электрохимический сенсор преобразует значение концентрации соответствующего газа в электрический сигнал, сила тока или напряжение которого пропорциональны величине концентрации. Нагрузкой каждого сенсора является усилитель с выходным напряжением, пропорциональным концентрации газа.
Принцип действия схемы контроля концентраций горючих газов основан на изменении сопротивления термокаталитического или полупроводникового сенсора в зависимости от концентрации газа в атмосфере. Схема отслеживает изменение сопротивления чувствительного элемента сенсора и преобразует его в напряжение, пропорциональное концентрации газа.
Принцип действия схемы с оптическим сенсором основан на изменении прозрачности оптической ячейки в инфракрасном диапазоне и преобразование в нормированное напряжение, пропорциональное концентрации газа. Оптические сенсоры применяются для диоксида углерода (СО2), метана (СН4), пропана (C3H8), углеводородов (С2-С10).
Цифровая трёхразрядная матрица периодически показывает концентрацию по измеряемым газам: О2 (в % об.), горючие (в % об. или в г/м3) и токсичные (в мг/м3), а также обеспечивает световую сигнализацию о превышении заданных порогов.
Схема сигнализации обеспечивает звуковую и световую сигнализацию при повышении концентрации контролируемого газа выше соответствующего установленного порога.
Для кислорода: при снижении концентрации О2 ниже нижнего порога или (если верхний порог установлен) при повышении концентрации выше верхнего порога.
Для газоанализатора с каналом измерения кислорода при включении происходит автокалибровка с установкой показания нормального содержания кислорода в атмосфере 20,9%.
Приборы в технологическом исполнении предназначены для контроля не атмосферного воздуха, а газовых смесей в технологическом оборудовании и имеют над сенсорами камеру с двумя штуцерами для подсоединения шлангом к источнику контролируемой смеси.
Питание газоанализатора осуществляется от встроенного источника постоянного тока (аккумулятора напряжением 3,7 В), обеспечивающего непрерывную работу прибора в течение времени, которое зависит от типа сенсора. При разряде аккумулятора подаётся особый сигнал, короткие звуковые сигналы с частотой 0,3 Гц.
Зарядка прибора производится от прилагаемого зарядного устройства (сетевого адаптера напряжением 12 В) через встроенную схему зарядки, имеющую световую сигнализацию о ходе зарядки.
Диапазоны измерений и группы газов
Определяемый компонент |
Диапазон измерения | Участок диапазона измерений | Пределы допускаемой основной погрешности, % | Время установления показаний T0,9, с, не более | Группа газов | |
приведённой | относительной | |||||
диоксид азота (NO2) | 0,01 - 10, мг/м3 | 0,01 - 1, мг/м3 | 25 | 60 | 2 | |
1 - 10, мг/м3 | 25 | |||||
0,1 - 32, мг/м3 | 0,1 - 2, мг/м3 | 15 | 50 | 1 | ||
2 - 32, мг/м3 | 15 | |||||
1 - 320, мг/м3 | 1 - 10, мг/м3 | 15 | 40 | 2 | ||
10 - 320, мг/м3 | 15 | |||||
оксид азота (NO) | 0,01 - 5, мг/м3 | 0,01 - 1, мг/м3 | 25 | 45 | 3 | |
1 - 5, мг/м3 | 25 | |||||
0,1 - 32, мг/м3 | 0,1 - 5, мг/м3 | 15 | 2 | |||
5 - 32, мг/м3 | 15 | |||||
1 - 4000, мг/м3 | 1 - 50, мг/м3 | 15 | 75 | 3 | ||
50 - 4000, мг/м3 | 15 | |||||
аммиак (NH3) | 0,01 - 10, мг/м3 | 0,01 - 1, мг/м3 | 25 | 40 | 2 | |
1 - 10, мг/м3 | 25 | |||||
0,1 - 200, мг/м3 | 0,1 - 10, мг/м3 | 15 | 1 | |||
10 - 200, мг/м3 | 15 | |||||
1 - 1600, мг/м3 | 1 - 100, мг/м3 | 15 | 60 | 2 | ||
100 - 1600, мг/м3 | 15 | |||||
пары углеводородов (CH (C2 - C10)) | 50 - 3200, мг/м3 | 50 - 900, мг/м3 | 35 | 60 | 2 | |
900 - 3200, мг/м3 | 35 | |||||
0,01 - 2 об. доля, % | 0,01 - 0,2 об. доля, % | 15 | 45 | 1 (т/к); 3 (опт) | ||
0,2 - 2 об. доля, % | 15 | |||||
этанол (C2H5OH) | 0,1 - 32, мг/м3 | 0,1 - 5, мг/м3 | 25 | 180 | 3 | |
5 - 32, мг/м3 | 25 | |||||
10 - 8000, мг/м3 | 10 - 1000, мг/м3 | 15 | 45 | 2 | ||
1000 - 8000, мг/м3 | 15 | |||||
0,01 - 1,6 об. доля, % | 0,01 - 0,2, мг/м3 | 15 | 2 | |||
0,2 - 1,6, мг/м3 | 15 | |||||
водород (H2) | 0,01 - 4 об. доля, % | 0,01 - 0,4 об. доля, % | 15 | 60 | 2(эх, т/к); 3(ткм) | |
0,4 - 4 об. доля, % | 15 | |||||
гелий (He) | 1 - 100 об. доля, % | 1 - 10 об. доля, % | 25 | 20 | 3 | |
10 - 100 об. доля, % | 25 | |||||
диоксид углерода (СО2) | 10 - 2000, мг/м3 | 10 - 200, мг/м3 | 25 | 45 | 3 | |
200 - 2000, мг/м3 | 25 | |||||
0,01 - 5 об. доля, % | 0,01 - 0,5 об. доля, % | 15 | 3 | |||
0,5 - 5 об. доля, % | 15 | |||||
0,1 - 100 об. доля, % | 0,1 - 5 об. доля, % | 15 | 3 | |||
5 - 100 об. доля, % | 15 | |||||
кислород (O2) | 0,01 - 1,6 об. доля, % | 0,01 - 1 об. доля, % | 15 | 35 | 2 | |
1 - 1,6 об. доля, % | 15 | |||||
0,1 -32 об. доля, % | 0,1 - 20 об. доля, % | 2,5 | 15 | 1 | ||
20 - 32 об. доля, % | 2,5 | |||||
1 - 100 об. доля, % | 1 - 30 об. доля, % | 5 | 45 | 3 | ||
30 - 100 об. доля, % | 5 | |||||
оксид углерода (CO) | 0,01 - 32, мг/м3 | 0,01 - 10, мг/м3 | 15 | 60 | 2 | |
10 - 32, мг/м3 | 15 | |||||
0,1 - 320, мг/м3 | 0,1 - 20, мг/м3 | 15 | 1 | |||
20 - 320, мг/м3 | 15 | |||||
1 - 3200, мг/м3 | 1 - 200, мг/м3 | 15 | 2 | |||
200 - 3200, мг/м3 | 15 | |||||
метанол (СН3ОН) | 0,1 - 32, мг/м3 | 0,1 - 5, мг/м3 | 25 | 180 | 3 | |
5 - 32, мг/м3 | 25 | |||||
10 - 8000, мг/м3 | 10 - 1000, мг/м3 | 15 | 45 | 2 | ||
1000 - 8000, мг/м3 | 15 | |||||
0,01 - 1,6 об. доля, % | 0,01 - 0,2 об. доля, % | 15 | 2 | |||
0,2 - 1,6 об. доля, % | 15 | |||||
метан (CH4) | 0,01 - 1 об. доля, % | 0,01 - 0,2 об. доля, % | 15 | 30 | 2 | |
0,2 - 1 об. доля, % | 15 | |||||
0,01 - 3,2 об. доля, % | 0,01 - 0,5 об. доля, % | 15 | 1 | |||
0,5 - 3,2 об. доля, % | 15 | |||||
0,01 - 5 об. доля, % | 0,01 - 0,5 об. доля, % | 10 | 45 | 3 | ||
0,5 - 5 об. доля, % | 10 | |||||
1 - 100 об. доля, % | 1 - 5 об. доля, % | 10 | 3 | |||
5 - 100 об. доля, % | 10 | |||||
пропан (C3H8) | 0,01 - 2 об. доля, % | 0,01 - 0,2 об. доля, % | 15 | 45 | 2 (т/к); 3 (опт) | |
0,2 - 2 об. доля, % | 15 | |||||
0,1 - 100 об. доля, % | 0,1 - 2 об. доля, % | 15 | 3 | |||
2 - 100 об. доля, % | 15 | |||||
диоксид серы (SO2) | 0,01 - 4, мг/м3 | 0,01 -1, мг/м3 | 25 | 60 | 2 | |
1 - 4, мг/м3 | 25 | |||||
0,1 - 32, мг/м3 | 0,1 - 10, мг/м3 | 15 | 1 | |||
10 - 32, мг/м3 | 15 | |||||
1 - 320, мг/м3 | 1 - 20, мг/м3 | 15 | 2 | |||
20 - 320, мг/м3 | 15 | |||||
сероводород (H2S) | 0,01 - 4, мг/м3 | 0,01 - 1, мг/м3 | 25 | 60 | 2 | |
1 - 4, мг/м3 | 25 | |||||
0,1 - 32, мг/м3 | 0,1 - 3, мг/м3 | 15 | 1 | |||
3 -32, мг/м3 | 15 | |||||
1 - 200, мг/м3 | 1 - 20, мг/м3 | 15 | 2 | |||
20 - 200, мг/м3 | 15 | |||||
формальдегид (H2CO) | 0,1 - 10, мг/м3 | 0,1 - 0,5, мг/м3 | 25 | 180 | 2 | |
0,5 - 10, мг/м3 | 25 | |||||
хлористый водород (HCl) | 0,1 - 32, мг/м3 | 0,1 - 5, мг/м3 | 15 | 60 | 2 | |
5 - 32, мг/м3 | 15 | |||||
1 - 320, мг/м3 | 1 - 15, мг/м3 | 15 | 3 | |||
15 - 320, мг/м3 | 15 | |||||
хлор (Cl2) | 0,01 - 4, мг/м3 | 0,01 - 0,4, мг/м3 | 25 | 90 | 3 | |
0,4 - 4, мг/м3 | 25 | |||||
0,1 - 32, мг/м3 | 0,1 - 1, мг/м3 | 15 | 120 | 2 | ||
1 - 32, мг/м3 | 15 | |||||
Любые газы | газы из списка |
Технические характеристики индивидуального двухканального газоанализатора Бином-2В
Характеристики | Значения |
Относительная погрешность измерения по горючим и токсичным газам в нормальных условиях, % | 25 |
Погрешность измерения по кислороду при нормальных условиях: | |
- абсолютная (в диапазоне (12 - 30) % об.), % об. | ± 0,5 |
- относительная (в диапазоне (0,1 - 12) % об.), % | 25 |
Относительная погрешность установки уровня порога сигнализации, %, не более | ± 1 |
Дополнительная погрешность от изменения температуры или влажности окружающей среды на каждые 10 °С или 10 %, не более | 0,2 δ |
Время срабатывания сигнализации Т(0,9) при нормальных условиях без пробоотборного зонда (зависит от типа сенсора), с, не более: | |
- для горючих газов | 15 |
- для горючих газов (с оптическим сенсором) | 60 |
- для токсичных газов | 45 |
- для кислорода | 30 |
Сигнализация: | |
- световая | цифровой дисплей |
- звуковая | сирена 95 дВ |
Срок службы сенсоров, лет: | |
- для кислорода, не более | 5 |
- для остальных газов, не более | 3 |
- оптических, не менее | 5 |
Условия эксплуатации: | |
- температура окружающей среды, °С | от -30 до +50 |
- относительная влажность, % | 0 - 95 |
- атмосферное давление, кПа (мм рт. ст.) | 84 - 120 (630 - 900) |
Электрическое питание от внутреннего аккумулятора, В | 3,6 |
Потребляемая мощность, В·А, не более | 0,5 |
Защита от пыли и влаги | IP54 |
Время работы без подзарядки аккумуляторов, ч: | |
- с термокаталитическим, полупроводниковым или оптическим сенсором | 8 |
- с электрохимическим сенсором | 20 |
Габаритные размеры, мм, не более | 100×50×41 |
Масса, г, не более: | |
- газосигнализатора | 150 |
- зарядного устройства | 350 |
Рабочий диапазон температур, °С: | |
- холодоустойчивое исполнение | от -30 до +50 |
- исполнение для нормальных условий | от -20 до +40 |
Наличие автокалибровки при включении: | |
- для кислорода | всегда |
- для горючих и токсичных газов | по заказу |
Межповерочный интервал, лет | 1 |
Средний срок службы, лет | 10 |

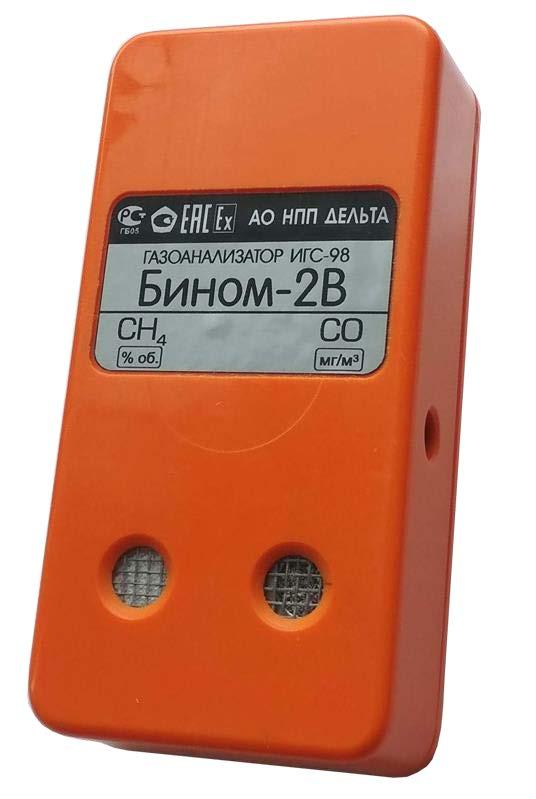

Внешний вид Бином-2В
Габаритные размеры газосигнализатора Бином-2В
Комплект поставки газосигнализатора Бином-2В
Наименование | Количество, шт. |
Газосигнализатор Бином-2В | 1 |
Зарядное устройство для газосигнализатора | 1 |
Паспорт | 1 |
Руководство по эксплуатации (на партию) | 1 |
Методика поверки (на партию) | 1 |
Упаковка | 1 |
Дополнительные принадлежности или опции: | |
- газовая насадка-адаптер ФГИМ 741136.014-01 НГ-1 | по заказу |
- комплект трубопроводов для поверки | по заказу |
- инструкция по настройке | по заказу |
Разрешительная документация и сертификаты на индивидуальный газоанализатор БИНОМ-2В
У индивидуального газоанализатора БИНОМ-2В имеется Свидетельство об утверждении типа средств измерений (РФ) и Сертификат соответствия (Таможенный Союз). Данная документация высылается дополнительно по запросу Потребителя.
