АНКАТ-7631Микро-RSH газоанализатор контроля интенсивности запаха индивидуальный
Технические вопросы: 8 800 777 20 78 доб. 329
Отправить заявку: sale@aprioris.ru
(с НДС)
Газоанализатор контроля интенсивности запаха АНКАТ-7631Микро-RSH предназначен для автоматических непрерывных измерений массовой концентрации меркаптановой серы в газах углеводородных промышленного и коммунально-бытового назначения, одорированных смесью природных меркаптанов (СПМ) или этилмеркаптаном, и индикации интенсивности запаха в баллах.
Область применения индивидуального газоанализатора АНКАТ-7631Микро-RSH
Данный газоанализатор используется для проведения приборного контроля интенсивности запаха природного газа.
Работа газоанализатора АНКАТ-7631Микро-RSH
При проникновении определяемого газа через пористую мембрану, электрохимический датчик (ЭХД) формирует токовый сигнал, пропорциональный массовой концентрации меркаптановой серы в анализируемой пробе. Токовый сигнал с ЭХД поступает на модуль измерений и индикации, где преобразуется в напряжение и нормируется. Усиленный сигнал, пропорциональный содержанию определяемого компонента, поступает на аналоговый вход микроконтроллера, находящегося на модуле измерений и индикации. Микроконтроллер вносит в измеренный сигнал поправки на температуру контролируемой среды. Обработанные микроконтроллером данные поступают на табло прибора – для отображения в цифровом виде измеренной массовой концентрации меркаптановой серы. Кроме того, микроконтроллер пересчитывает измеренные значения массовой концентрации меркаптановой серы (по выбору оператора): в массовую концентрацию этилмеркаптана, в интенсивность запаха в баллах, а затем выводит на табло в графическом виде и цифровом (по выбору оператора).
Микроконтроллер осуществляет контроль напряжения батареи аккумуляторной и при её разряде выдаёт управляющие сигналы на схему световой сигнализации, а также обеспечивает обмен данными с персональным компьютером по интерфейсу USB.
Технические характеристики индивидуального газоанализатора контроля интенсивности запаха АНКАТ-7631Микро-RSH
Характеристики | Значения |
Принцип измерений | электрохимический |
Рабочее положение | произвольное |
Способ подачи пробы | принудительный |
Диапазон показаний | |
- в режиме индикации интенсивности запаха, балл | 0 - 5 |
- в режиме индикации массовой концентрации меркаптановой серы в пересчёте на этилмеркаптаны, мг/м3 | 0 - 80 |
Диапазон измерения массовой концентрации меркаптановой серы, мг/м3 | от 0 до 40 |
Поверочный компонент | этилмеркаптан (C2H5SH). |
Газоанализатор устойчив к воздействию неопределяемых компонентов с содержанием: | |
- CH4, объёмная доля, % | 100 |
- C3H8, объёмная доля, % | 100 |
- C4H10, объёмная доля, % | 100 |
Пределы допускаемой абсолютной погрешности измерений, мг/м3: | ± (1,0+0,2·(СS(RSH)-5))* |
- в диапазоне измерений от 0 до 5 мг/м3 | ± 1 |
- в диапазоне измерений свыше 5 до 40 мг/м3 | |
Предел допускаемого интервала времени работы газоанализатора без корректировки показаний по ГСО-ПГС, мес. | 6 |
Степень защиты | IP68 |
Взрывозащита | 1ExibIIСT6 Х |
Климатическое исполнение | УХЛ1.1 |
Условия эксплуатации: | |
- диапазон температуры окружающей среды, °С | от -30 до +45 |
- диапазон атмосферного давления, кПа (мм рт. ст.) | от 84,0 до 106,7 (от 630 до 800) |
- верхнее значение относительной влажности окружающей среды при температуре 35 °С, % | 95 |
- массовая концентрация пыли, г/м3, не более | 0,01 |
Расход пробы, дм3/мин | 0,4 ± 0,1 |
Электрическое питание от батареи, В | 2 -2,9 |
Время непрерывной работы газоанализатора до разряда батареи при температуре окружающей среды (20 ± 5) °С, ч, не менее | 500 |
Цена единицы младшего разряда (ЕМР) индикации интенсивности запаха, балл | 1 |
Цена ЕМР индикации результатов измерений, мг/м3 | 0,1 |
Время прогрева газоанализатора, мин, не более | 5 |
Предел допускаемого времени установления показаний Т0,9Д, сек., не более | 60 |
Время восстановления характеристик газоанализатора после снятия перегрузки, мин, не более | 20 |
Габаритные размеры с клипсой, мм, не более | 55×50×105 |
- без клипсы | 55×35×105 |
Масса с клипсой, кг, не более | 0,2 |
- без клипсы | 0,17 |
Средняя наработка на отказ, ч, не менее | 35000 |
Срок службы (без учёта срока службы ЭХД и блока аккумуляторного), лет | 20 |
Срок проведения капитального ремонт, лет | 10 |
Срок службы ЭХД, год | 3 |
Гарантийный срок эксплуатации газоанализатора со дня отгрузки газоанализатора потребителю, включая гарантийный срок хранения – 6 месяцев, мес. | 18 |
Гарантийный срок эксплуатации ЭХД со дня отгрузки их потребителю, мес. | 12 |
Примечание: * - где СS(RSH) - действительное значение массовой концентрации меркаптановой серы в анализируемой пробе, мг/м3.
Комплект поставки АНКАТ-7631Микро-RSH
Наименование | Количество | Примечание: |
Газоанализатор АНКАТ-7631Микро-RSH | 1 | ИБЯЛ.413411.058-14 |
Комплект ЗИП | 1 | ИБЯЛ.413411.058-14ЗИ |
Ведомость эксплуатационных документов | 1 | ИБЯЛ.413411.058-14ВЭ |
Комплект эксплуатационных документов | 1 | |
Дополнительное оборудование, поставляемое по отдельному заказу: | ||
Корпус (ИБЯЛ.301111.074) | 1 | для подачи пробы от газовой плиты |
Корпус (ИБЯЛ.301111.074-01) | 1 | |
ЭХД в упаковке (ИБЯЛ.305649.038-27) | 1 | для замены ЭХД с истекшим ресурсом |
Вентиль точной регулировки (ИБЯЛ.306577.002) | 1 | для регулирования расхода пробы при подаче на газоанализатор из баллонов с ГС |
Вентиль регулировочный (АПИ4.463.004-03) | 1 | для регулирования расхода пробы при подаче на газоанализатор из газопровод |
Модуль измерений и индикации (ИБЯЛ.468157.012-01) | 1 | для замены модуля с истекшим ресурсом |
Модуль первичного преобразователя (ИБЯЛ.411522.106) | ||
Блок аккумуляторный (ИБЯЛ.563511.004) |
1 | для замены блока аккумуляторного с истекшим ресурсом |
Носитель с программным обеспечением (ИБЯЛ.431212.045) | 1 | для работы с сервисным программным обеспечением |
Примечание: сервисная программа для ПЭВМ (носитель с ПО) позволяет считывать и отображать на ПЭВМ в цифровом и графическом виде архив измеренных значений массовой концентрации меркаптановой серы и интенсивности запаха, сохранённых в энергонезависимой памяти газоанализатора.
Разрешительная документация и сертификаты на индивидуальный газоанализатор АНКАТ-7631Микро-RSH
У индивидуального газоанализатора контроля интенсивности запаха АНКАТ-7631Микро-RSH имеется Свидетельство об утверждении типа средств измерений (РФ), Сертификат соответствия (Таможенный союз), Декларация о соответствии (Таможенный союз) и Декларация о соответствии (Евразийский Экономический Союз). Данная документация высылается дополнительно по запросу Потребителя.

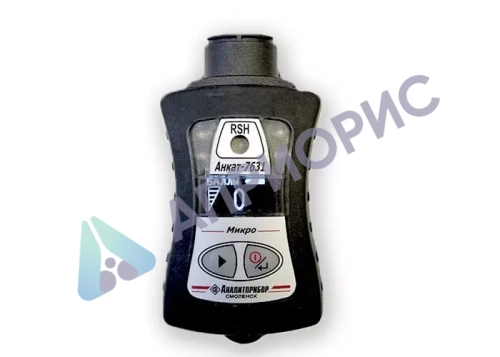

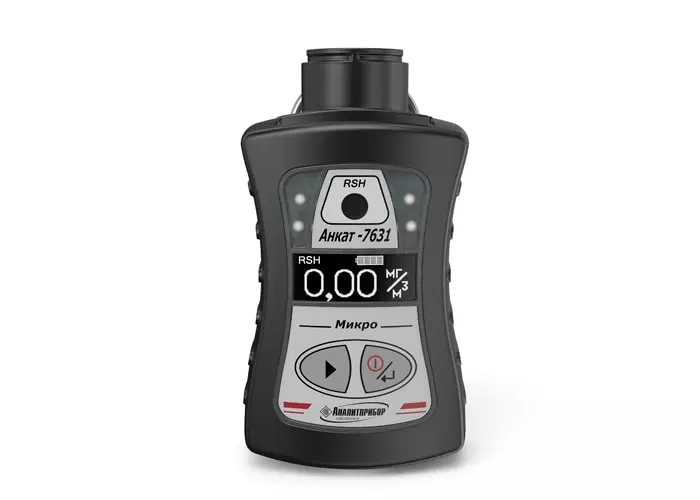

Внешний вид газоанализатора
1 - крышка, закрывающая разъём miniUSB; 2 - окно звукового излучателя; 3 - табло газоанализатора (окно графического индикатора); 4 - плёночная клавиатура с двумя кнопками для управления режимами работы газоанализатора; 5 - зажим (клипса) для крепления газоанализаторов на поясе, кармане и т.д; 6 - ЭХД; 7 - гарантийная наклейка.

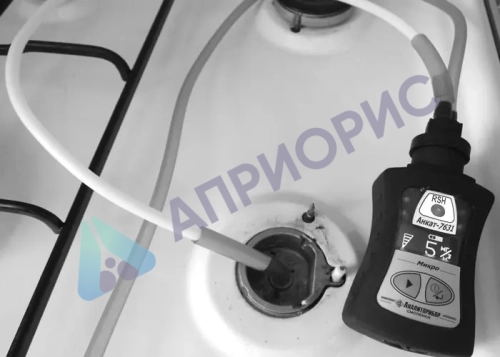

Примеры подключения линии подачи пробы от газовой плиты к газоанализатору АНКАТ-7631Микро-RSH
1 - газовая плита; 2 - корпус ИБЯЛ.301111.074 (ИБЯЛ.301111.074–01); 3 - зажим (из комплекта ЗИП) или вентиль регулировочный (при необходимости); 4 - индикатор расхода (из комплекта ЗИП); 5 - колпачок поверочный (из комплекта ЗИП); 6 - газоанализатор.
