УД3-307ВД (PELENG-307) дефектоскоп ультразвуковой
Технические вопросы: 8 800 777 20 78 доб. 314
Отправить заявку: sale@aprioris.ru
(с НДС)

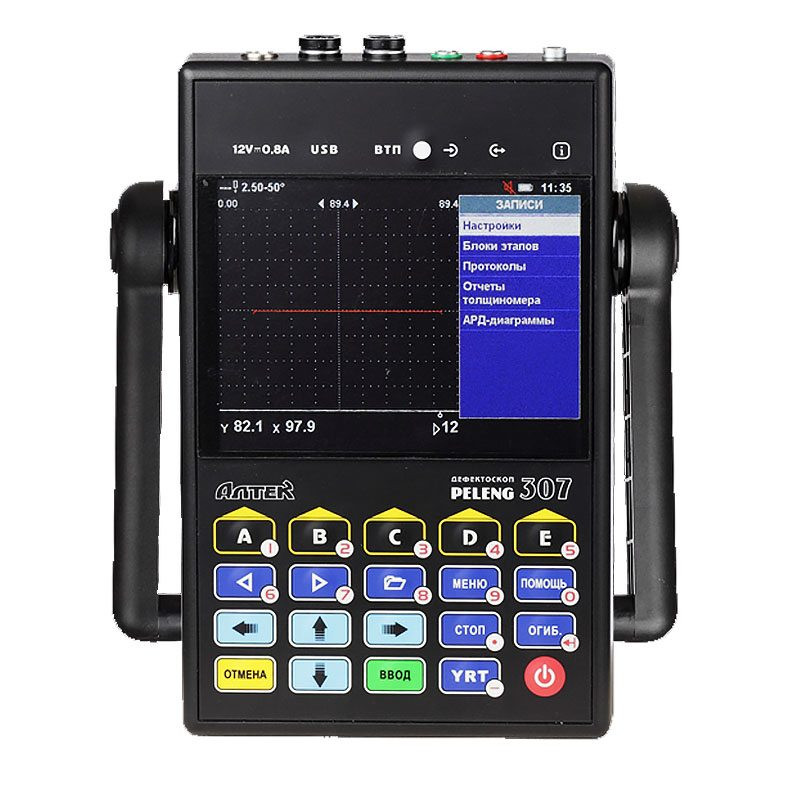

УД3-307ВД (PELENG-307) дефектоскоп
прибор неразрушающего контроля, в основу функционирования которого положены технологии ультразвуковой и вихретоковой дефектоскопии. Прибор разработан коллективом научно-промышленной группы «Алтек», изготавливается и внедряется силами предприятий, входящих в это объединение.
Ультразвуковой дефектоскоп «PELENG», в составе которого выпускается УД3-307ВД - это дефектоскоп линейка ультразвуковых, вихретоковых и комбинированных дефектоскопов, которые за годы эксплуатации зарекомендовали себя как приборы, в полной мере отвечающие современным требованиям приборостроения и дефектоскопии.
Помимо универсальности, дефектоскоп отличается компактностью и малым весом (не более 1,35 кг) и сохраняет работоспособность в широком диапазоне температур (-25С … +50С). Удобство работы с прибором обеспечивает продуманный интерфейс: цифровая клавиатура, расположение функциональных кнопок непосредственно под экраном (одна кнопка – одна функция), возможность автоматического запоминания настроек и протоколов, защита результатов контроля и настроек от несанкционированного удаления. Прибор способен работать также в качестве толщиномера.
Параметры |
Значения |
Методы ультразвукового контроля, реализуемые дефектоскопом |
эхо, зеркальный зеркально-теневой (ЗТМ) |
Методы вихретокового контроля, реализуемые дефектоскопом |
фазовый амплитудный |
Режимы вихретокового контроля |
динамический статический |
Количество ультразвуковых каналов |
1 |
Количество вихретоковых каналов |
1 |
Основной индикатор дефектоскопа |
цветной TFT экран |
Дополнительные индикаторы дефектоскопа |
встроенный звуковой индикатор 2 светодиода на панели дефектоскопа светодиод на вихретоковом преобразователе |
Номинальное значение частоты УЗК, МГц |
0,4; 0,62; 1,25; 1,8; 2,0; 2,5; 5,0; 10,0 |
Амплитуда электрических колебаний при возбуждении УЗК, В высокой амплитуды низкой амплитуды |
120 4.5 |
Частота следования зондирующих импульсов УЗК, Гц |
25 ... 5000 |
Типы разверток: в режиме ультразвукового контроля в режиме вихретокового контроля |
А-развертка W-развертка В-развертка бегущая развертка комплексная плоскость |
Диапазон регулировки усиления (чувствительности) ультразвукового канала, дБ |
0 ... 80 |
Диапазон регулировки усиления вихретокового канала, отн.ед. |
0 ... 80 |
Дискретность измерения толщины встроенным ультразвуковым толщинометром, мм |
0,01 |
Глубина (амплитуда) ВРЧ, дБ |
не более 80 |
Используемые вихретоковые преобразователи |
серии ПН - для магнитных сталей (частота 10...100 кГц) серии ПФ - для немагнитных сталей, титана, алюминия и пр. (частота определяется преобразователем) |
Амплитуда сигнала задающего генератора вихретокового канала, В |
0,8; 1,5; 3,4; 8,3 |
Диапазон измерения глубины выявленного дефекта в изделиях из стали для ПЭП с углом ввода 00, мм |
1 ... 32221 |
Длительность А-развертки, мкс: минимальная максимальная |
1,33 10992 |
Диапазон измерения глубины трещин в режиме вихретокового контроля, мм |
0,1 ... 9,9 |
Диапазон измерения толщины (для изделий из стали), мм |
3...5000 |
Диапазон рабочих температур окружающего воздуха, 0С |
-25...+50 |
Габаритные размеры, мм, не более: |
140x220x42 |
Ультразвуковой дефектоскоп
- частотный диапазон 0,4 .. 10 МГц
- работа как с отечественными, так и с зарубежными преобразователями
- А-развертка
- В-развертка (визуализация контролируемого сечения)
- W-развертка (изображение хода лучей с указанием мест расположения дефектов)
- автоматическая установка длительности развертки в зависимости от длительности зоны контроля
- индивидуальные АРД (AVG, DGS) -диаграммы для раздельно-совмещенных и прочих преобразователей, для которых нельзя использовать обобщенную АРД-диаграмму
- три уровня чувствительности (поисковый, оценочный, браковочный) в виде трех разноцветных порогов на экране
- автоматическое или ручное измерение характеристик дефекта (координаты, условные и эквивалентные размеры)
- автоматическая установка скорости ультразвуковых колебаний в зависимости от угла ввода преобразователя и выбранного материала
- автоматическая (по выделенным сигналам) или ручная настройка временной регулировки чувствительности (ВРЧ, TVG). Максимальное количество точек ВРЧ – 64
- режим учета кривизны поверхности изделия при расчете координат дефекта
- режим оценки затухания
- слежение за акустическим контактом
- две зоны контроля
- полуавтоматическая настройка глубиномера и чувствительности
- возможность просмотра сигнала в непродетектированном виде
- корректировка частоты следования зондирующих импульсов (20…5000 Гц)
- вспомогательные режимы стоп-кадр, огибающая – включение одной кнопкой
- возможность работы с DAC-кривыми
- автоматическое определение параметров преобразователя при прикосновении им к специальному контакту на коммутационной панели дефектоскопа
- разрешающая способность до 0,01 мм
- минимальная измеряемая толщина 0,8 мм
- измерения по первому донному сигналу или по двум донным сигналам контролируемого сечения
- измерения толщины материала без учета толщины покрытия
- наличие А-развертки, позволяющей производить измерения в сложных случаях
- создание отчетов о измерении толщины в виде таблицы
Ультразвуковой толщиномер
Вихретоковый дефектоскоп
- Предназначен для выявления поверхностных и приповерхностных дефектов в электропроводящих материалах (сталь, алюминий, титан и т.п.)
- Информация представляется в виде бегущей развертки или комплексной плоскости
- автоматическая остановка развертки при удалении преобразователя от объекта контроля
- динамический и статический режимы контроля
- слабая зависимость сигнала от наклона преобразователя
- специальные насадки для сохранения перпендикулярного положения преобразователя на криволинейных поверхностях
Интерфейс
- функциональные кнопки под экраном
- цифровая клавиатура
- принцип «одна кнопка – одна функция»
- автоматическое запоминание номеров последних используемых настроек, блоков настроек и протоколов
- защита паролем результатов контроля и настроек от случайного удаления
