УД2-70 дефектоскоп ультразвуковой

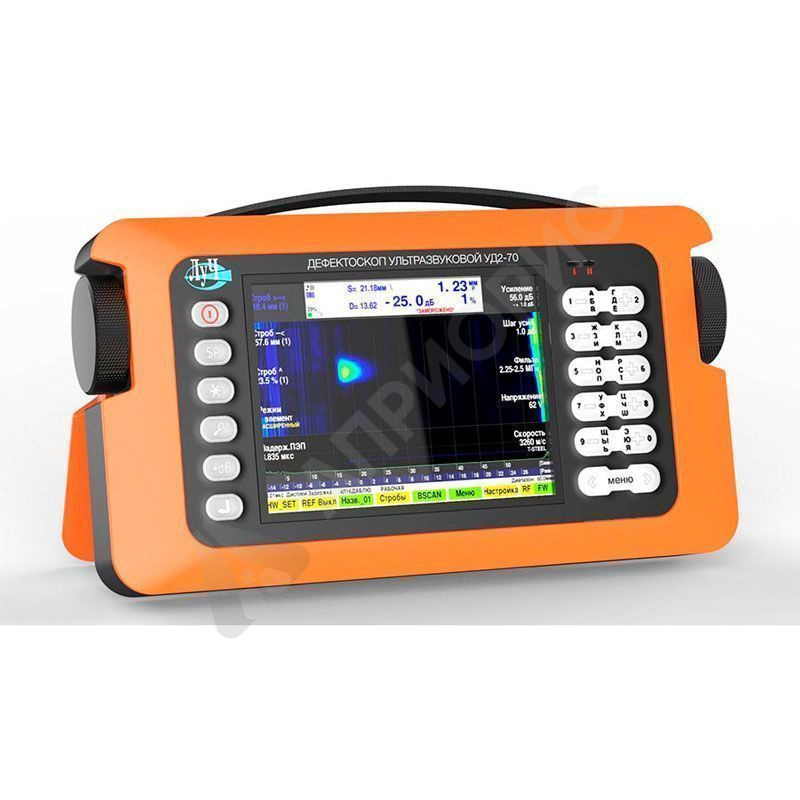

Ультразвуковой дефектоскоп УД2-70

Это переносное цифровое устройство, которое применяется для обнаружения дефектов и исследования их параметров. Аппарат применяется для выявления и исследования дефектов в сварных металлических конструкциях, и его цена вполне оправдана с учетом качественных эксплуатационных параметров.

Модель УД2-70 обладает всеми необходимыми характеристиками и свойствами для комфортной и эффективной эксплуатации:

• Быстрая смена батареи
• Мощное крепление монитора
• Облегченный блок питания электроскопа
• Удобство в использовании и надежный корпус из алюминия для жестких эксплуатационных условий.

Специфика эксплуатации и конструкция УД2-70

Корпус устройства сделан из высококачественного алюминия и прекрасно показывает себя в тяжелых эксплуатационных условиях:

• Панель управления с защитой от попадания бензина и масла;
• Монитор – TFT-экран высокой контрастности, где можно выставить цвет фона (черный и белый) в зависимости от уровня света;
• Наличие разъемов для ПЭП, синхронизации и подключения ПК (для обновления ПО с сайта производителя);
• Управляемая ручка для транспортировки устройства позволяет подобрать угол наклона при монтаже устройства на столах, а чехол и ремни дают возможность закрепить девайс на поясе специалиста.

Также возможно подключение дополнительной батареи на минимум 16 часов постоянной работы.

Универсализм модели УД2-70

Принцип устройства состоит в возбуждении преобразователя импульсом минусовой полярности, который имеет амплитуду не меньше 185В при длине в 75нс. В зависимости от подсоединенного преобразователя амплитуда, длина импульса и рабочая частота ультразвуковых колебаний могут варьироваться. Вместе с УД2-70, обычно, применяются преобразователи, который имеют встроенную индуктивность.

Все настройки контроля могут храниться в архиве, и быстро включаться для работы с определенными изделиями: в целом устройство имеет емкость на 100 различных настроек. УД2-70 всё время находится в раздельном режиме, а совместный режим работы можно реализовать при помощи кабеля, который идет в комплектации с дефектоскопом.

Управление УД2-70

В производстве устройства особое внимание было уделено удобству пользователя в эксплуатации. Самые используемые операции, такие как переход с поисковой чувствительности на браковочную, включение различных программ, запись А-скана или файла выполняются простейшими комбинациями клавиш. Это принципиально при исследовании сложных предметов и с применением разных настроек в работе. К примеру, контроль колесной пары со всех сторон осуществляется на базе 7 настроек, то есть, специалисту надо 14 раз вызвать программу и периодически переключаться с одного режима чувствительности на другой.

Устройство имеет разноуровневое меню, где один уровень находится на мониторе вместе с А-разверткой. Девайс дает возможность регулировать нужные параметры при управлении, а контроль аттенюатора возможен со всех уровней.

В меню включается функция «Замок», запрещающая изменение любых критериев кроме усиления. Для расширения зоны А-развертки можно убрать текущее меню с монитора УД2-70.

Специальные меню, к примеру «Локомотивы», имеют свыше 80 настроек для проверки любых деталей локомотивов, использующихся на территории Российской Федерации, а специальное меню «Вагоны» будет иметь настройки контроля осей вагонов и т.д.

Модель УД2-70 имеет 2 основных режима работы: главное меню и рабочий режим. В главном меню выбирается нужное рабочее или спецподменю, а рабочий режим применяется для настройки характеристик контроля и его осуществления.

В рабочем режиме экран устройства разделен на 3 части:

• Сигнальная часть
• Инфозона
• Рабочее меню.

В сигнальной части монитора отображены А-развертка, сетка, которую можно отключить, кривая ВРЧ и другие данные.

В инфозоне показываются уровень амплитуды, дБ, эхосинала и значения основных характеристик настроек ультразвукового дефектоскопа УД2-70.

В режиме расширенного экрана сигнальная часть дефектоскопа расширяется, а рабочее меню и инфозона скрываются от пользователя.

В режиме «Толщиномер» результаты могут записываться в память: девайс запоминает до 128 записей, а общее число значений глубиномера более 4 000.

УД2-70 – это прибор с большим экраном, представляющий стандартную А-развертку с быстрой регулировкой параметров, как временных, так и амплитудных. Одновременное применение двух стробов дает возможность применять уникальные способы исследования любых геометрических форм у любых изделий.

Ультразвуковой дефектоскоп УД2-70 использует классические форматы запоминания картинки:

• Заморозка – на экране остаются данные, которые получены в течение одного цикла работы устройства
• Накопление – картинка дополняется данными со следующих циклов работы.

В этих режимах можно измерить параметры любого сигнала на экране кроме амплитуды тех сигналов, которые вышли за пределы монитора.

ВЧ-сигнал и фильтры

УД2-70 обладает усилителем с меняющимися диапазонами частот, благодаря чему сигналы фильтруются. Чтобы устранить случайные помехи можно использовать режим усреднения по циклу излучения-приема, благодаря чему увеличивается уровень защиты от разного рода помех. Вывод сигнала высоких частот в данном девайсе не предусмотрен.

Автономная работа

Модель УД2-70 работает от АКБ с током в 12 Вольт. Зарядка батареи осуществляется при помощи внешнего зарядного прибора при отключенном аккумуляторе. Время автономной работы от АКБ – не меньше 14 часов бесперебойной эксплуатации.
