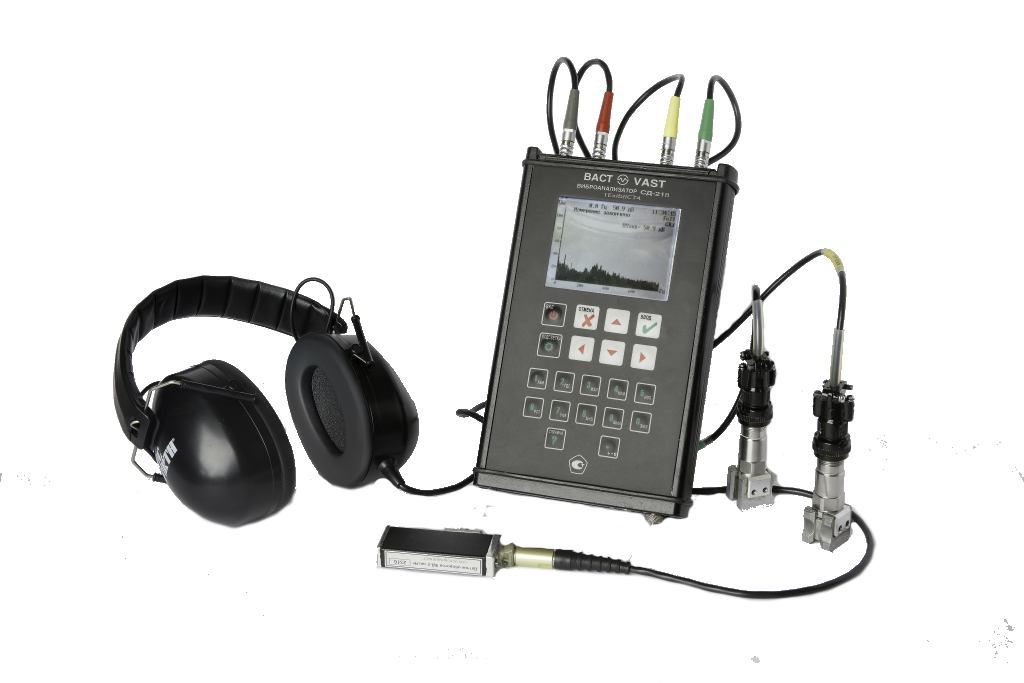

Виброанализатор СД-21
Виброанализатор СД-21 и СД-21В (взрывозащищенный) - простой в эксплуатации анализатор вибрации с широким арсеналом диагностических измерений.
Предназначен для измерения уровней и спектральных характеристик вибрации с целью мониторинга состояния, диагностики, балансировки.
Вход |
|
Количество каналов |
два аналоговых канала, один канал синхронизации |
Типы входов |
линейный (2 канала), ICP акселерометр (2 канала), датчик оборотов (1 канал) |
Типы преобразователей |
акселерометры, датчики оборотов, токоизмерительные клещи, микрофон |
Интегрирование на входе |
аналоговое (1 ступень), цифровое (1 или 2 ступени) |
Частотный диапазон |
0.5 - 25600 Гц |
Максимальная неравномерность АЧХ |
+ / - 5% |
Линейный вход |
от -3В до +3В |
Параметры вибрации |
|
Измеряемые величины |
виброперемещение, виброускорение, виброскорость, электрическое напряжение и ток |
Детектор |
СКЗ, пик-пик (размах), пик, пик-фактор |
Полосы для измерения вибрации: |
|
- по ГОСТам |
2..1000, 10..1000, 10..2000 Гц |
- дополнительные |
2-200, 3-300, 5-500, 10-5000, 500-2500, 625-1250, 1200-2500, 2500-5000, 5000-1000, 10000-25000,17000-25000 Гц |
Диапазоны измерения СКЗ: |
|
- виброускорение, м/с2 |
от 0,05 до 1000 |
- виброскорость, мм/с |
от 0,1 до 100 |
- виброперемещение, мкм |
от 1 до 1000 |
Спектральный анализ |
|
Граничные частоты, Гц |
25, 50,100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600 |
Частотное разрешение |
400, 800, 1600 полос |
Динамический диапазон |
не хуже 70 дБ |
Детектор огибающей с полосовыми фильтрами: |
|
- 1/3 октавные |
800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6400, 8000, 10000, 12800, 16000, 20000Гц |
- 1/1 октавные |
50, 100, 200, 400, 800, 1600, 3200, 6400, 12800, 8000, 16000Гц |
Измерения фазы и амплитуды для балансировки |
|
Диапазон частот вращения |
0.5 - 1700 Гц |
Погрешность по частоте |
+/- 1% |
Погрешность по фазе |
+/- 5 гр. |
Погрешность по амплитуде |
+/- 1дБ |
Автоматический контроль |
качества измерений, наличия и формы сигнала с датчика положения вала |
Единицы измерения амплитуды |
дБ, мм/с, g, м/с2, мкм (Пик, Пик-Пик, СКЗ) |
Встроенный источник для питания фотодатчика |
5В пост. тока, 15мА |
Амплитудно-фазочастотные характеристики при разгоне-выбеге |
|
Диапазон частот вращения, Гц |
от 0.5 до 1700 |
Диапазон частот, Гц |
от 0.5 до десятой гармоники частоты вращения |
Количество отсчетов |
до 200 по 2-м гармоникам |
Количество гармоник |
1-6 |
Общие данные |
|
Графический дисплей |
с подсветкой, 320х240 точек, размером 80х60 мм, |
Мембранная клавиатура |
20 многофункциональных кнопок |
Порт для обмена данных |
СОМ (RS-232) |
Встроенные функции |
самотестирование и калибровка |
Степень защищенности |
пылевлагозащищенное исполнение |
Диапазон рабочих температур |
от -20 до +50 оС |
Вес |
0.8 кг |
Размеры |
110х207х35 мм |
Время работы от аккумулятора |
в стандартном режиме не менее 8 часов со сменным аккумулятором |
Тип батареи |
Никельметаллгидридная, быстросъемная |
Время заряда |
не более 2,5 ч., в приборе или отдельно |
СРАВНИТЕЛЬНАЯ ТАБЛИЦА
# |
Параметр |
Виброметр СМ-21 |
Виброанализатор СД-21 |
Виброанализатор СД-23 |
Виброанализатор СД-23В |
1 |
Измерение температуры |
+ |
- |
- |
- |
2 |
Балансировка |
- |
3 плоскости |
4 плоскости |
4 плоскости |
3 |
Общий уровень вибрации по ГОСТ 10816 (ускорение, скорость, смещение) |
+ |
+ |
+ |
+ |
4 |
Частотный диапазон спектров (Гц) |
- |
25600 |
51200 |
51200 |
5 |
Маршрутные измерения |
+ |
+ |
+ |
+ |
6 |
Динамический диапазон (дБ) |
- |
70 |
100 |
100 |
7 |
Метод ударного возбуждения |
- |
+ |
+ |
+ |
8 |
АФЧХ на разгоне-выбеге |
- |
+ |
+ |
+ |
9 |
Показ частот дефектов для диагностики |
- |
- |
+ |
+ |
10 |
Сравнение результатов с пороговыми значениями |
+ |
- |
+ |
+ |
11 |
Частотное разрешение (линий) |
- |
1600 |
51200 |
51200 |
12 |
Высокочастотная вибрация для оценки состояния |
+ |
+ |
+ |
+ |
13 |
Синхронные измерения |
- |
- |
+ |
+ |
14 |
Взаимные спектры, орбиты |
- |
- |
+ |
+ |
15 |
Узкополосные спектры, спектры огибающей |
- |
+ |
+ |
+ |
16 |
Широкополосные спектры |
- |
+ |
+ |
+ |
17 |
Расширение каналов измерения |
- |
до 18 |
до 16 |
до 16 |
18 |
Число каналов измерения вибрации |
1 |
2 последовательные |
2 параллельные |
2 параллельные |
19 |
Прослушивание сигналов в наушниках |
+ |
+ |
+ |
+ |
20 |
Измерение маршрута по одной временной выборке |
- |
- |
+ |
+ |
- Удобный пользовательский интерфейс.
- Измерение спектральных характеристик, позволяющих идентифицировать дефект.
- Проведение измерений по маршруту. Маршрутные карты конфигурируются в ПК.
- Измерение общего уровня, спектров огибающей, прямых спектров, временного сигнала, амплитуды/фазы.
- Наличие прикладных программ: балансировка, разгон-выбег, удар, магнитофон, калькулятор для центровки с помощью щупов
- Служит для проведения 1-, 2- ,3-плоскостной балансировки.
- Анализ амплитудо-, фазо-частотных характеристик на разгоне (или выбеге) для исследования резонансов.
- Анализ спектров ударного возбуждения для поиска собственных частот конструкции.
