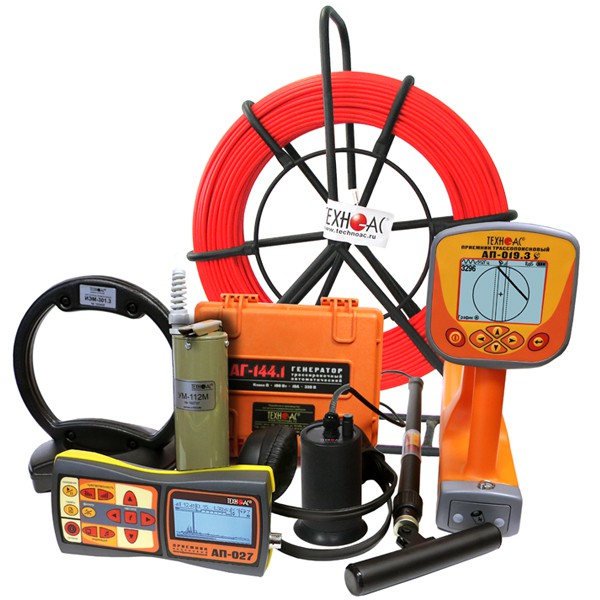

Успех ТПТ-529КАЗ течетрассопоисковый комплект для диагностики неметаллических и металлических трубопроводов
Технические вопросы: 8 800 777 20 78 доб. 314
Отправить заявку: sale@aprioris.ru
(с НДС)
Успех ТПТ-529КАЗ течетрассопоисковый комплект для диагностики неметаллических и металлических трубопроводов
Универсальный комплект для поиска мест прохождения металлических и неметаллических коммуникаций различными методами (электромагнитным, акустическим и методом зонда) с возможностью нанесения сохраненных параметров точек на карты, а также для обнаружения мест утечек в трубопроводах.
Назначение
- Определение местоположения подземных коммуникаций (металлических трубопроводов и кабельных линий) на глубине до 10 м и удалении до 5 км от места подключения генератора.
- Поиск и трассировки неметаллических трубопроводов методом «Зонд».
- Определение местоположения подземных неметаллических трубопроводов акустическим методом на глубине до 3 м.
- Сохранение координат нахождения коммуникации и параметров точек в памяти приемника и построение траектории трассы на карте.
- Определения мест повреждения кабельных линий электромагнитным и акустическим методами.
- Обследования участков местности перед проведением земляных работ.
- Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.
Рекомендуемые области применения
- Теплосети
- Сети водоснабжения
- Газораспределительные сети
- Геодезия
Параметр |
Значение |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРСТИКИ ГЕНЕРАТОРА АГ-144.1 |
||
Частоты генерируемого сигнала, Гц |
||
Частоты SIN f1 / f2 / f3, ±0,1% |
512/1024/8192 |
|
Частоты следования ударов нч / сч / вч |
0,5/1/2 |
|
Режимы генерации |
«SIN» «непрерыв» |
|
Выходные параметры синусоидальной генерации |
||
Максимальное выходное напряжение, В: |
|
|
Выходная мощность, Вт: |
|
|
Допустимое сопротивление нагрузки |
любое (0…∞) |
|
Согласование с нагрузкой |
автоматическое |
|
Источники питания |
Встроенный аккумуляторный комплект |
|
Габаритные размеры электронного блока (кейса), не более, мм |
250х215х165 |
|
Вес электронного блока, не более, кг |
8,2 |
|
Условия эксплуатации |
||
Допустимый диапазон температур окружающей среды при эксплуатации |
-30…+45ºС |
|
Класс климатической защиты |
IP54 |
|
ПРИЕМНИК АП-027 |
||
Параметр |
Датчики |
|
ЭМД/ДКИ/ДОДК/КИ |
АД |
|
Вид работы в зависимости от датчика |
Определяется автоматически, при подключении датчика |
|
Вид принимаемого сигнала |
Выбирается оператором как «непрерывный/ импульсный» |
Выбирается оператором как «течепоиск (непрерывный сигнал)/ акустический трассопоиск (импульсный сигнал)» |
Частоты переключаемых полосовых фильтров |
Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц |
Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; |
«Широкая полоса» (частотный диапазон) |
0,05…8,6 кГц |
0,09…2,2 кГц |
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала |
100 dB |
120 dB |
Визуальная индикация |
ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
|
Звуковая индикация |
Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. |
|
Головные телефоны -синтезированный звук ЧМ. |
- |
|
Встроенный излучатель - синтезированный звук ЧМ. |
||
Питание |
Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. |
|
Время непрерывной работы, не менее |
20 часов |
|
Допустимый диапазон температур окружающей среды при эксплуатации |
-20ºС…+50ºС |
|
Класс защиты от внешних воздействий |
IP54 |
|
Габаритные размеры электронного блока |
220 x 102 x 42 мм |
|
Масса электронного блока, не более |
0,46 кг |
|
Параметр |
Значение |
|
ПРИЕМНИК АП-019.3 |
||
Квазирезонансные частоты фильтров |
50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
|
Диапазон частот «Широкая полоса» |
0,04…8 кГц |
|
Диапазон частот «Радио» |
8…40 кГц |
|
Частота фильтра в режиме «Зонд» |
512 Гц |
|
Динамический диапазон входных сигналов |
120 дБ |
|
Количество встроенных датчиков |
4 |
|
Максимальная чувствительность («Режим График» f0= 33кГц, некогерентные помехи +10дБ в диапазоне от 31…до 35 кГц) |
5 мкА на расстоянии 1 м |
|
Объем памяти модуля GPS |
2300 «точек» |
|
Подключаемые внешние датчики |
КИ-110, НР-117, ДОДК-117, ДКИ-117 |
|
Управление чувствительностью (усилением сигнала) |
Автоматическое – для 2D отображения «Трасса». Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд». Автоматическое / ручное (по выбору) – для режима «2 частоты». |
|
Определение глубины залегания коммуникации |
0,01…9,99 м |
|
Точность определения глубины залегания |
±5% |
|
Измерение «сигнального» тока в коммуникации |
0,001….9,99А |
|
Точность определения оси коммуникации, в % от глубины залегания |
±5% |
|
Поддержка энергосберегающих (прерывистых) режимов трассировочных генераторов |
При совместной работе с трассировочными генераторами («Импульсный» режим) |
|
Визуальная индикация |
LCD дисплей, 320х240 пикс, LED подсветка |
|
Индицируемые параметры |
- 2D визуализация положения трассы относительно прибора; |
|
Звуковая индикация |
Встроенный излучатель: |
|
Источник питания |
- 4…7 В: |
|
Время непрерывной работы от одного комплекта щелочных батарей |
Не менее 20 часов |
|
Диапазон температур эксплуатации / хранения |
-20…60 / -30…60°С |
|
Степень защиты корпуса |
IP54 |
|
Габаритные размеры |
330х140х700 мм |
|
Масса |
2,45 кг |
|
ЭЛЕКТРОМАГНИТНЫЙ ДАТЧИК ЭМД-247 |
||
Тип преобразователя |
Резонансная ферритовая магнитная антенна |
|
Частота резонанса, Гц |
50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
|
Тип питания |
От приемника |
|
Коммутация резонанса |
Принудительная (управляется приемником) |
|
АКУСТИЧЕСКИЙ ДАТЧИК АД-227 |
||
Чувствительность, V/g |
5 |
|
Габаритные размеры прибора, не более, мм |
105x75 |
|
Масса, не более, кг |
1,2 |
|
ИНДУКЦИОННАЯ АНТЕННА ИЭМ-301.3 |
||
Максимальная мощность, подводимая к «рамке», не более Вт |
10 |
|
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом |
36 |
|
Тип корпуса |
пластмассовый, герметичный |
|
МЕХАНИЗМ УДАРНЫЙ УМ-112М |
||
Рабочее положение крепления ударного механизма на трубу: |
|
|
Длина соединительного кабеля, не менее, м |
5 |
|
Диаметр исследуемой трубы, мм |
от 50 |
|
Габаритные размеры, не более, мм |
90 х 200 |
|
Масса комплекта, не более, кг |
3 |
Течетрассопоисковый комплект для диагностики неметаллических и металлических трубопроводов с функцией "Зонд" и функцией сохранения GPS/ГЛОНАСС координат "Успех ТПТ-529КАЗ" – универсальный многофункциональный комплект, в котором реализованы различные методы поиска:
1. Акустический метод трассировки коммуникаций
При акустическом методе трассировки используется ударный механизм УМ-112. Акустический метод применяется при трассировке неметаллических трубопроводов и при определении мест расположения металлических трубопроводов в условиях высоких индустриальных электромагнитных помех.
2. Метод «Зонд» с использованием внутритрубного генератора
Метод «Зонд» применяется для поиска подземных неметаллических трубопроводов, каналов и туннелей. Для поиска используется малогабаритный автономный генератор МАГ-05 с рабочей частотой 512 Гц, который при помощи проталкивающего устройства помещается внутрь трубопровода, а приемник АП-019.3 определяет место и глубину его расположения.
3. Активный электромагнитный метод поиска
При активном электромагнитной методе поиска для наведения тока в коммуникации используется автономный генератор АГ-144.1. Метод применяется для поиска обесточенных электрических кабелей и других электропроводящих коммуникаций.
4. Пассивный электромагнитный метод поиска
При пассивном электромагнитном методе поиска генератор не используется. Пассивным методом производится поиск силовых кабелей под напряжением с частотой 50(60) Гц, труб с катодной защитой и частотой 100(120) Гц и других коммуникаций в режимах широкой полосы («ШП» - на частотах 0,04…8 кГц и «Радио» - на частотах 8 кГц…40 кГц).
5. Акустический метод поиска утечек в трубопроводах
Поиск производится с использованием комплекта акустического датчика АД-247 и приемника АП-027, в котором реализованы возможности по настройке частотного диапазона приемника и различные виды визуальной и звуковой индикации. Метод предназначен для обнаружения мест разгерметизации подземных трубопроводов систем тепло-, водо-, газо-, нефтеснабжения.
