Успех КБИ-309Н кабелеискатель
Технические вопросы: 8 800 777 20 78 доб. 314
Отправить заявку: sale@aprioris.ru
(с НДС)
Успех КБИ-309Н кабелеискатель
Назначение
Кабелеискатель "Успех КБИ-309Н" предназначен для поиска и определения глубины залегания скрытых подземных коммуникаций (кабелей, металлических трубопроводов) электромагнитным методом при помощи встроенных датчиков, а также поиска мест повреждения коммуникаций при помощи встроенных и внешних датчиков
Рекомендуемые области применения
- Электросети
- Строительно-монтажные организации

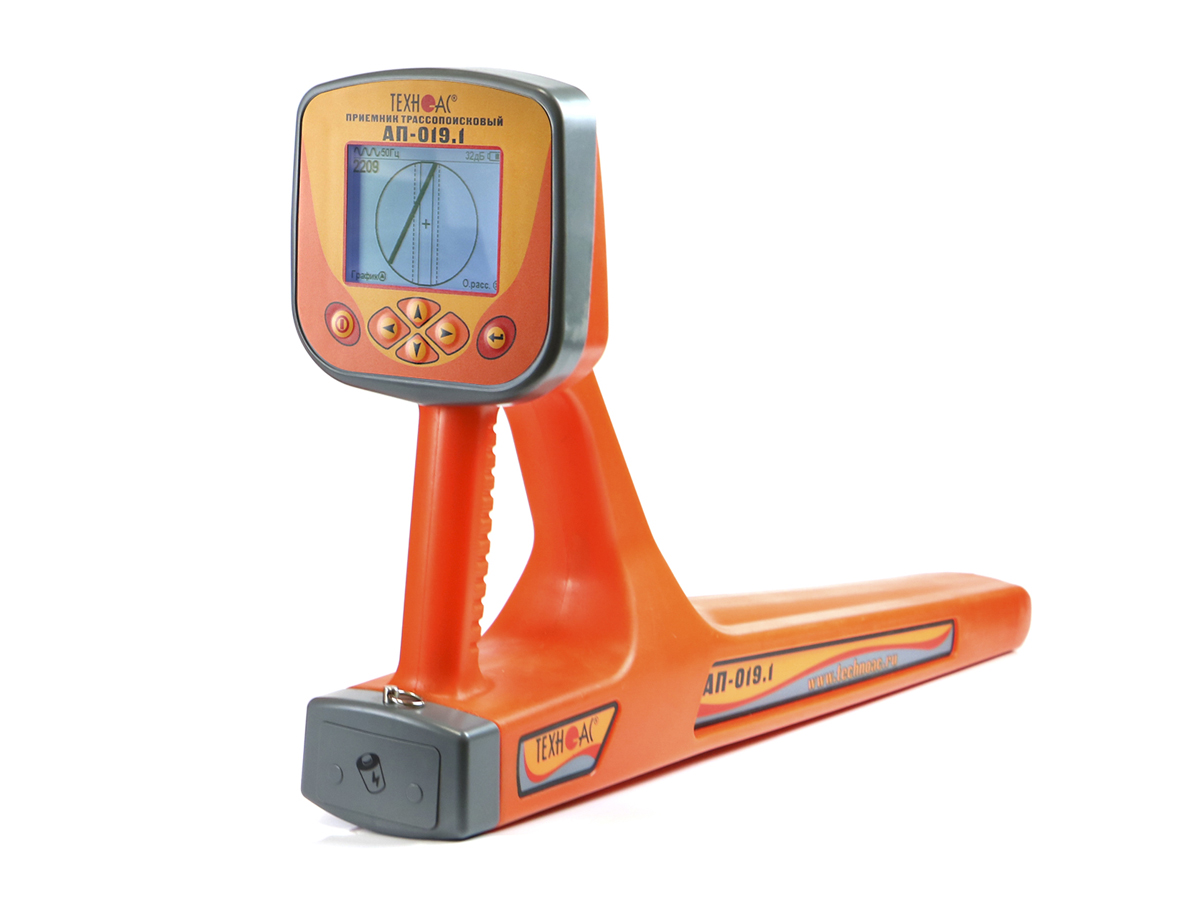

Приемник "АП-019.1"
Параметр |
Значение |
Квазирезонансные частоты фильтров |
50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
Добротность квазирезонансных фильтров (Q) |
100 |
Диапазон частот «Широкая полоса» |
0,04…8 кГц |
Диапазон частот «Радио» |
8…40 кГц |
Максимальный коэффициент усиления электрического тракта |
100 дБ |
Количество встроенных датчиков |
4 |
Подключаемые внешние датчики |
КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
Управление чувствительностью |
· Автоматическое - для 2D отображения «Трасса». · Полуавтоматическое или ручное (по выбору) - для «Графиков». · Автоматическое или ручное (по выбору) - для режима «2 частоты». |
Определение глубины залегания трассы |
Автоматически в режиме «Трасса» 0....9,99 м |
Точность определения глубины залегания |
±5% |
Измерение тока принимаемого сигнала |
Автоматически в режиме «Трасса» 0,001....9,99 А |
Точность измерения тока принимаемого сигнала |
±5% |
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов |
При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
Визуальная индикация |
LCD дисплей, 320х240 пикселей, LED подсветка |
Индицируемые параметры |
· параметры настройки и управления · 2D визуализация положения трассы относительно прибора · графики уровня сигнала с датчиков · глубина залегания трассы · ток сигнала |
Звуковая индикация |
Встроенный излучатель: |
Источник питания |
4…7 В (4 элемента тип «С») |
Время непрерывной работы от одного комплекта щелочных батарей |
Не менее 20 часов |
Автоматическое отключение питания при бездействии для экономии заряда |
После 30 минут |
Диапазон температур эксплуатации / хранения |
-20…60 / -30…60°С |
Степень защиты корпуса |
IP54 |
Габаритные размеры |
330х140х700 мм |
Масса |
2,4 кг |
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора
- Расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»
- Определение типа подземной коммуникации
- Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов
- Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора
- Большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки
- Одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ
- Поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов
- Подключение дополнительных внешних датчиков расширяет перечень решаемых задач
- Идентификация отдельных кабелей, функция «выбор кабеля из пучка» (с помощью дополнительных индукционных клещей КИ-110)
- Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полу погруженном состоянии в воде пресных водоемов
- Меню на двух языках (русский и английский)
Функциональные возможности приемника "АП-019.3" в различных режимах работы
Режим «Трасса»
Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
Режим «График»
На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «Трасса» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
Режим «График+»
Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.
Режим «Минимум максимум»
Используется для нахождении центров нескольких коммуникаций, находящихся близко друг к другу.
Режим «2-частоты»
В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.
Режимы «Относительное расстояние до коммуникации»
Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.
Режим «Зонд»
Используется при трассировке неметаллического трубопровода с помощью трубопроводного передатчика частоте 512 Гц (дополнительная опция).
Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС модуля
С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника. Нажатием клавиши на панеле управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.
Сохраненные данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а также в KML или CSV файл.
