Успех КБИ-309М (морозоустойчивый) кабелеискатель
Технические вопросы: 8 800 777 20 78 доб. 314
Отправить заявку: sale@aprioris.ru
(с НДС)
Успех КБИ-309М (морозоустойчивый) кабелеискатель
Назначение
Кабелеискатель "Успех КБИ-309М" предназначен для поиска и определения глубины залегания скрытых подземных коммуникаций (кабелей под переменным напряжением, металлических трубопроводов с катодной защитой на частоте 100 Гц) электромагнитным методом при помощи встроенных датчиков.
Рекомендуемые области применения
- Электро- и теплоэнергетика
- Коммунальное хозяйство
- Нефтегазовая отрасль
- Геодезия
- Связь
- МЧС
- Строительство
- Другие отрасли
Возможности
- Определение положения подземных коммуникаций
- Измерение глубины залегания и силы тока в коммуникации
- Одновременная работа со встроенными и внешними датчиками
- Выбор кабеля из пучка с использованием внешнего датчика
- Поиск дефектов коммуникаций

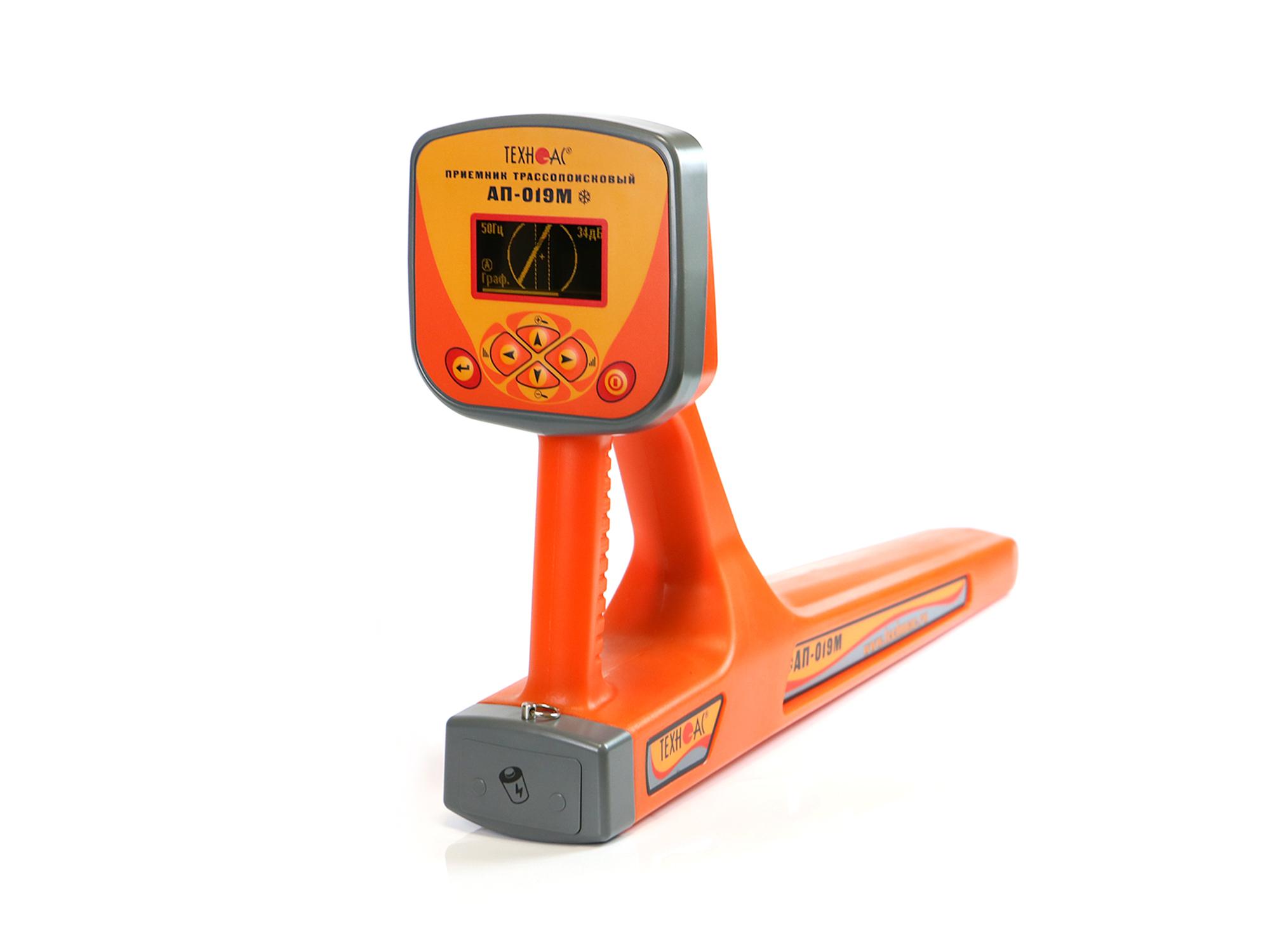

Прикмник "АП-019М"
Параметр |
Значение |
Квазирезонансные частоты фильтров |
50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
Добротность квазирезонансных фильтров (Q) |
Не менее 100 |
Диапазон частот «Широкая полоса» |
0,04…8 кГц |
Диапазон частот «Радио» |
8…40 кГц |
Максимальный коэффициент у силения электрического тракта |
>100 дБ |
Количество встроенных датчиков |
4 |
Подключаемые внешние датчики |
КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
Управление чувствительностью |
· Автоматическое - для 2D отображения «Трасса». · Полуавтоматическое или ручное (по выбору) - для «Графиков». · Автоматическое или ручное (по выбору) - для режима «2 частоты». |
Определение глубины залегания трассы |
Автоматически в режиме «Трасса» 0....9,99 м |
Точность определения глубины залегания |
±5% |
Измерение тока принимаемого сигнала |
Автоматически в режиме «Трасса» 0,001....9,99 А |
Точность измерения тока принимаемого сигнала |
±5% |
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов |
При совместной работе с трассировочными генераторами производствава «ТЕХНО-АС» («Импульсный» режим) |
Визуальная индикация |
OLED дисплей,178х64 пикс, 16 градаций «серого» |
Индицируемые параметры |
· 2D визуализация положения трассы относительно прибора · глубина залегания трассы · ток в коммуникации · графики уровня сигнала с датчиков · параметры настройки и управления |
Звуковая индикация |
Встроенный излучатель: |
Источник питания |
4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч) |
Время непрерывной работы от одного комплекта щелочных батарей |
Не менее 20 часов; при отрицательной температуре время работы сокращается |
Автоматическое отключение питания при бездействии для экономии заряда |
после 30 мин |
Диапазон температур эксплуатации / хранения |
-30…60 / -30…60°С |
Степень защиты корпуса |
IP54 |
Габаритные размеры |
330х140х700 мм |
Масса |
2,1 кг |
Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» в соответствии с режимами работы приемника. Режимы «Трасса» и «График» являются основными режимами работы приемника.
В режиме «Трасса» на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
В режиме «График» на индикаторе отображаются положение коммуникации и график изменения уровня сигнала на рабочей частоте, предусмотрена ручная регулировка коэффициента усиления приемника. Режим рекомендуется использовать при малых уровнях входного сигнала.
Режимы «График+», «Минимум максимум» и «2-частоты» предоставляют оператору дополнительные возможности.
Режим «График+» - при трассировке трубопровода на частоте 100 Гц прибор покажет оператору наличие и положение кабеля под напряжением 50 Гц (отображается в виде «компаса»).
Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации.
Режим «2-частоты» применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать «свою» коммуникацию от рядом проходящей коммуникации с наведенным в ней током (функция «Свой-чужой»).
Меню на двух языках (русский и английский).
Подключением дополнительных внешних датчиков и трассировочного генератора решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.
OLED - индикатор (индикатор на базе технологий органических светоизлучающих диодов - Organic Led-emitted diodes).
В состав комплекта поставки входит солнцезащитный чехол, используемый при работе в солнечную погоду.
