Успех АГ-309.60М" (морозоустойчивый) трассоискатель
Технические вопросы: 8 800 777 20 78 доб. 314
Отправить заявку: sale@aprioris.ru
(с НДС)

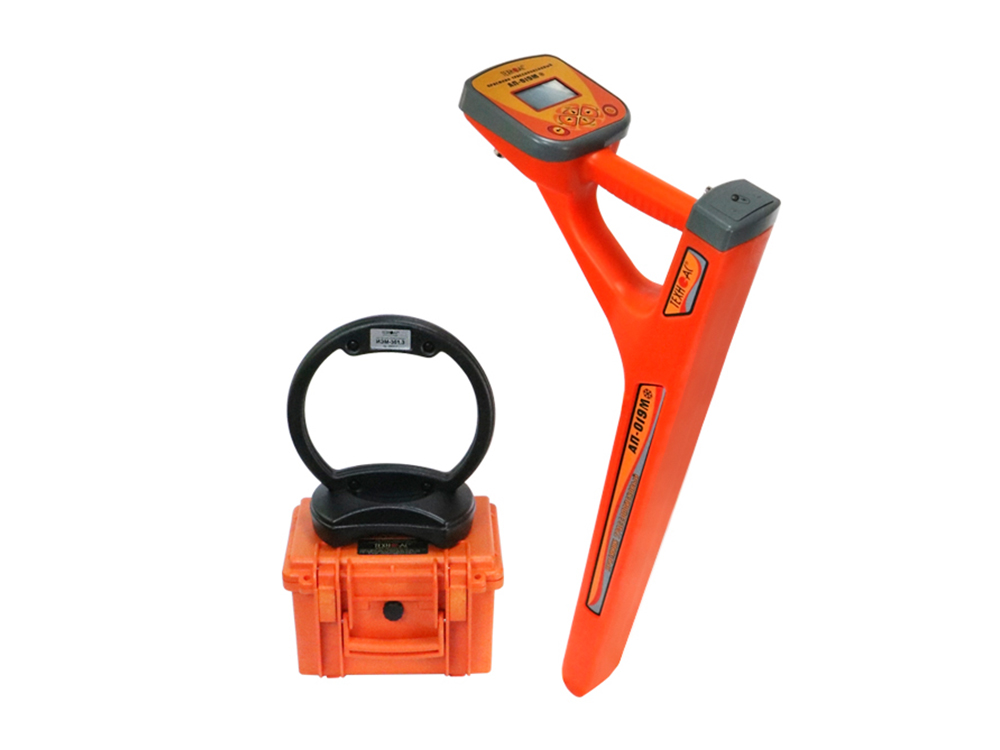

Успех АГ-309.60М" (морозоустойчивый) трассоискатель
Назначение
Трассоискатель предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), на глубине до 10 м и удалении до 5 км от места подключения генератора, поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
Рекомендуемые области применения
- Энергетика с протяженными коммуникациями
Функции и решаемые задачи
- Поиск неисправностей кабельных линий
- Определение положения подземных коммуникаций в режиме «Трасса» и «График»
- Прямое цифровое измерение глубины их залегания на всех рабочих частотах
- Указание направления отклонения от оси коммуникации в режиме «Трасса»
- Измерение силы тока в коммуникации
- Поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117
- Функция «Выбор кабеля из пучка» при помощи датчика КИ-110
- Одновременная работа со встроенными и внешними датчиками
Генератор "АГ-144.1"
Параметр |
Значение |
|
Частоты генерируемого сигнала, Гц |
||
Частоты SIN f1 / f2 / f3, ±0,1% |
512/1024/8192 |
|
Частоты следования ударов нч / сч / вч |
0,5/1/2 |
|
Режимы генерации |
«SIN» «непрерыв» |
|
Выходные параметры синусоидальной генерации |
||
Максимальное выходное напряжение, В |
||
при автономном питании |
220 |
|
Выходная мощность, Вт |
||
при автономном питании |
От 7,5 до 120 |
|
Допустимое сопротивление нагрузки |
любое (0…∞) |
|
Согласование с нагрузкой |
автоматическое |
|
Источники питания |
Встроенный акк.комплект |
|
Габаритные размеры электронного блока (кейса), не более, мм |
250х215х165 |
|
Вес электронного блока, не более, кг |
8,5 |
|
Условия эксплуатации |
||
Допустимый диапазон температур окружающей среды при эксплуатации |
-30…+45ºС |
|
Класс климатической защиты |
IP54 |
Индуктивная антенна "ИЭМ-301.3"
Параметр |
Значение |
Максимальная мощность, подводимая к «рамке», не более Вт |
10 |
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом |
36 |
Прикмник "АП-019М"
Параметр |
Значение |
Квазирезонансные частоты фильтров |
50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
Добротность квазирезонансных фильтров (Q) |
Не менее 100 |
Диапазон частот «Широкая полоса» |
0,04…8 кГц |
Диапазон частот «Радио» |
8…40 кГц |
Максимальный коэффициент у силения электрического тракта |
>100 дБ |
Количество встроенных датчиков |
4 |
Подключаемые внешние датчики |
КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
Управление чувствительностью |
· Автоматическое - для 2D отображения «Трасса». · Полуавтоматическое или ручное (по выбору) - для «Графиков». · Автоматическое или ручное (по выбору) - для режима «2 частоты». |
Определение глубины залегания трассы |
Автоматически в режиме «Трасса» 0....9,99 м |
Точность определения глубины залегания |
±5% |
Измерение тока принимаемого сигнала |
Автоматически в режиме «Трасса» 0,001....9,99 А |
Точность измерения тока принимаемого сигнала |
±5% |
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов |
При совместной работе с трассировочными генераторами производствава «ТЕХНО-АС» («Импульсный» режим) |
Визуальная индикация |
OLED дисплей,178х64 пикс, 16 градаций «серого» |
Индицируемые параметры |
· 2D визуализация положения трассы относительно прибора · глубина залегания трассы · ток в коммуникации · графики уровня сигнала с датчиков · параметры настройки и управления |
Звуковая индикация |
Встроенный излучатель: |
Источник питания |
4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч) |
Время непрерывной работы от одного комплекта щелочных батарей |
Не менее 20 часов; при отрицательной температуре время работы сокращается |
Автоматическое отключение питания при бездействии для экономии заряда |
после 30 мин |
Диапазон температур эксплуатации / хранения |
-30…60 / -30…60°С |
Степень защиты корпуса |
IP54 |
Габаритные размеры |
330х140х700 мм |
Масса |
2,1 кг |
- Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора
- Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов
- Подключение дополнительных внешних датчиков расширяет перечень решаемых задач
- Поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов
- Идентификация отдельных кабелей, функция «выбор кабеля из пучка».
- Одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ
- Расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации
- Различные режимы индикации (цифровая, графическая)
- Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.
- Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -30°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов
- Работа в зимних условиях до -30°С
Особенности генератора "АГ-144.1"
- Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт)
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование
- Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных
- Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110
