Искор-359КД корреляционный течеискатель
Технические вопросы: 8 800 777 20 78 доб. 314
Отправить заявку: sale@aprioris.ru
(с НДС)

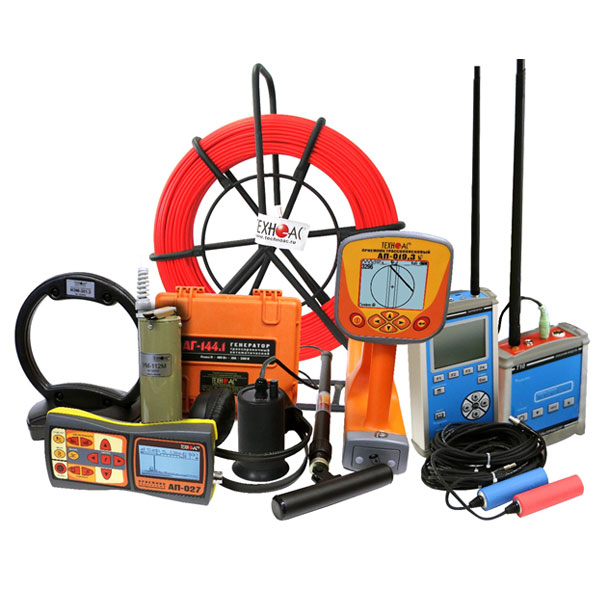

Искор-359КД корреляционный течеискатель
Комплект корреляционно-акустический с двумя радиоканалами, возможностью трассировки металлических и неметаллических трубопроводов (акустическим методом и в режиме «Зонд») с функцией сохранения GPS/ГЛОНАСС координат и функцией диагностирования запорной арматуры.
Рекомендуемые области применения
- Теплосети
- Водоканал
- Продуктопроводы
Назначение
- Определение корреляционным методом местоположения утечек из трубопроводов
- Проведение трассировки подземных коммуникаций
- Проведение трассировки неметаллических трубопроводов акустическим методом и в режиме «Зонд»
- Диагностика запорной арматуры
- Уточнение местам утечки акустическим течеискателем
- Нанесение трассы коммуникации на карту
- Поиск повреждения кабельных линий индукционным и акустическим (совместно с ГВИ) методами
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов
Выполняемые функции
- Поиск места разгерметизации трубопровода корреляционным и акустическим методами
- Поиск подземных коммуникаций (кабели, трубопроводы) с цифровым определением глубины залегания
- Трассировка неметаллических трубопроводов акустическим методом, в режиме «ЗОНД»
- Поиск мест повреждения силовых кабелей индукционным и акустическими методами
- Диагностика запорной арматуры
- Сохранение координат трассируемой коммуникации для последующего нанесения на карту
Параметр |
Значение |
Длина диагностируемого участка трубопровода, м |
от 10 до 1000 |
Диаметр трубопровода, мм |
от 25 до 800 |
Давление в трубопроводе, атм |
не менее 1,5 |
Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см: |
|
- от 10 до 250 м |
не более ±5 |
- от 250 до 500 м |
не более ±10 |
- от 500 до 1000 м |
не более ±15 |
Время построения корреляционной функции при усреднении по 60 измерениям, мин: |
|
- от 10 до 250 м |
не более 3 |
- от 250 до 500 м |
не более 4,5 |
- от 500 до 1000 м |
не более 4,5 |
Частоты фильтрации сигнала утечки: |
|
- фильтр нижних частот, кГц |
1,0, 1,5, 2,2 |
- фильтр верхних частот, кГц |
0,3, 0,4, 0,5 |
- цифровой фильтр, кГц |
от 65 до 4500 |
Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м |
не менее 500 |
Дисплей |
графический, TFT, 320х480 точек |
Электропитание |
встроенные Li-Ion аккумуляторы |
Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час |
не более 6 |
Допустимый диапазон температур окружающей среды при эксплуатации, °С |
от минус 25 до 45 |
Время непрерывной работы, час: |
|
- в нормальных условиях |
не менее 8 |
- при пониженной температуре минус 25°С |
не менее 6 |
Средняя наработка на отказ, час |
не менее 2000 |
Класс защиты от внешних воздействий: |
|
- акустического датчика АДК-305 |
IP65 |
- предусилителя-передатчика УП-305 |
IP51 |
- корреляционного приемника КП-305, источника питания, зарядного устройства |
IP42 |
Габаритные размеры, мм: |
|
- акустического датчика АДК-305 |
Ø36, Н=68, Lкабеля=5 м |
- предусилителя-передатчика УП-305 |
135×95×78 |
- корреляционного приемника КП-305 |
152×203×51 |
Масса, кг: |
|
- акустического датчика АДК-305 |
0,3 |
- предусилителя-передатчика УП-305 |
0,9 |
- корреляционного приемника КП-305 |
1,3 |
Генератор "АГ-144.1"
Параметр |
Значение |
|
Частоты генерируемого сигнала, Гц |
||
Частоты SIN f1 / f2 / f3, ±0,1% |
512/1024/8192 |
|
Частоты следования ударов нч / сч / вч |
0,5/1/2 |
|
Режимы генерации |
«SIN» «непрерыв» |
|
Выходные параметры синусоидальной генерации |
||
Максимальное выходное напряжение, В |
||
при автономном питании |
220 |
|
Выходная мощность, Вт |
||
при автономном питании |
От 7,5 до 120 |
|
Допустимое сопротивление нагрузки |
любое (0…∞) |
|
Согласование с нагрузкой |
автоматическое |
|
Источники питания |
Встроенный акк.комплект |
|
Габаритные размеры электронного блока (кейса), не более, мм |
250х215х165 |
|
Вес электронного блока, не более, кг |
8,5 |
|
Условия эксплуатации |
||
Допустимый диапазон температур окружающей среды при эксплуатации |
минус 30…+45ºС |
|
Класс климатической защиты |
IP54 |
Приемник "АП-019.3"
Параметр |
Значение |
Квазирезонансные частоты фильтров |
50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц |
Диапазон частот «Широкая полоса» |
0,04…8 кГц |
Диапазон частот «Радио» |
8…40 кГц |
Частота фильтра в режиме «Зонд» |
512 Гц |
Динамический диапазон входных сигналов |
120 дБ |
Количество встроенных датчиков |
4 |
Максимальная чувствительность («Режим График» f0= 33кГц, некогерентные помехи +10дБ в диапазоне от 31…до 35 кГц) |
5 мкА на расстоянии 1 м |
Объем памяти модуля GPS |
2300 «точек» |
Подключаемые внешние датчики |
КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
Управление чувствительностью (усилением сигнала) |
Автоматическое – для 2D отображения «Трасса». Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд». Автоматическое / ручное (по выбору) – для режима «2 частоты». |
Определение глубины залегания коммуникации |
0,01…9,99 м |
Точность определения глубины залегания |
±5% |
Измерение «сигнального» тока в коммуникации |
0,001….9,99А |
Точность определения оси коммуникации, в % от глубины залегания |
±5% |
Поддержка энергосберегающих (прерывистых) режимов трассировочных генераторов |
При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
Визуальная индикация |
LCD дисплей, 320х240 пикс, LED подсветка |
Индицируемые параметры |
2D визуализация положения трассы относительно прибора. |
Звуковая индикация |
Встроенный излучатель: |
Источникпитания |
4…7 В: |
Время непрерывной работы от одного комплекта щелочных батарей |
Неменее 20 часов |
Автоматическое отключение питания при бездействии для экономии заряда |
После 30 минут |
Диапазон температур эксплуатации / хранения |
-20…60 / -30…60°С |
Степень защиты корпуса |
IP54 |
Габаритные размеры |
330 х 140 х 700 мм |
Вес* |
2,45 кг |
Приемник "АП-027"
Параметр |
Датчик ЭМД/ДКИ/ДОДК/КИ |
Датчик АД |
Вид работы в зависимости от датчика |
Определяется автоматически, при подключении датчика |
|
Вид принимаемого сигнала |
Выбирается оператором как «непрерывный / импульсный» |
Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
Частоты переключаемых полосовых фильтров |
Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. |
Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. |
«Широкая полоса» (частотный диапазон) |
0,05…8,6 кГц |
0,09…2,2 кГц |
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала |
100 dB |
120 dB |
Визуальная индикация |
ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
|
Звуковая индикация |
Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. |
|
Головные телефоны -синтезированный звук ЧМ. |
- |
|
Встроенный излучатель - синтезированный звук ЧМ. |
||
Питание |
Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. |
|
Время непрерывной работы, не менее |
20 часов |
|
Допустимый диапазон температур окружающей среды при эксплуатации |
-20ºС…+50ºС |
|
Класс защиты от внешних воздействий |
IP54 |
|
Габаритные размеры электронного блока |
220*102*42 мм |
|
Масса электронного блока, не более |
0,46 кг |
Электромагнитный датчик "ЭМД-247"
Параметр |
Значение |
Тип преобразователя |
резонансная ферритовая магнитная антенна |
Частота резонанса, Гц |
50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
Тип питания |
от приемника |
Коммутация резонанса |
принудительная (управляется приемником) |
Датчик акустический "АД-247"
Параметр |
Значение |
Габаритные размеры прибора, не более, мм |
60х130 |
Масса, не более, кг |
0,95 |
Индукционная антенна "ИЭМ-301.3"
Параметр |
Значение |
Максимальная мощность, подводимая к «рамке», не более Вт |
10 |
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом |
36 |
Тип корпуса |
пластмассовый, герметичный |
Механизм ударный "УМ-112М"
Параметр |
Значение |
Рабочее положение крепления ударного механизма на трубу: |
|
Длина соединительного кабеля, не менее, м |
5 |
Диаметр исследуемой трубы, мм |
от 50 |
Габаритные размеры, не более, мм |
90 х 200 |
Масса комплекта, не более, кг |
3 |
Малогабаритный автономный генератор "МАГ-05"
Параметр |
Значение |
Частота генерации |
512 Гц |
Диметр генератора |
40 мм |
Длина генератора |
160 мм |
Вес генератора |
318±20 г |
Диаметр троса ПУ |
6 мм |
Длина троса ПУ |
20/40/80/100 м |
Диаметр вспомогательного троса |
2 мм |
Датчик акустический малогабаритный "АДМ-227"
Масса, кг: |
Габаритные размеры, мм: |
штырь - (0,115+/-0,02). |
датчик (без соединительного провода) - (105+2)*ш(31+1); |
датчик - (0,225+/-0,02); |
штырь - (190+2)*ш(29+1). |
Основные преимущества
- Наличие радиоканалов (дальность связи до 1000 метров)
- Высокая помехозащищенность
- Оперативность и скорость расчетов
- Ударозащищенные водонепроницаемые датчики
- Малые габариты и вес
- Высокая точность определения мест разгерметизации, удобство в эксплуатации
- Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц)
- Проведение трассировки подземных коммуникаций в активном режиме от генератора с цифровым определением глубины залегания
- Проведение трассировки неметаллических трубопроводов акустическим методом и в режиме «ЗОНД»
Применение
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления
Все цены на сайте указаны без учета доставки при условии 100% предоплаты.
Для юридических лиц или ИП:
Оплата производится путем безналичного расчета (полной оплаты, частичной предоплаты или по факту поставки на расчетный счет организации) на основании договора поставки, счета на оплату или счет-договора. Во всех документах присутствует подпись и печать, а так же условия оплаты и доставки товара. Копия отправляется по электронной почте или согласованию физического адреса получателя, а оригиналы передаются по факту поставки оборудования.
Существует несколько вариантов оплаты:
Для государственных и бюджетных организаций и предприятий:
Для сотрудничества с бюджетными и государственными организациями по 44-ФЗ и 223-ФЗ предусмотрены следующие варианты оплаты по договору:
- Аванс 30%, остаток 70% по факту поставки;
- Аванс 50%, остаток 50% по факту поставки;
- 100% постоплата по факту поставки.
В связи с изменением курса валют цены на товары и возможность поставки может изменяться. В виду нынешней ситуации уточняйте актуальную стоимость оборудования у Ваших менеджеров.
Наш Компания предлагает несколько вариантов доставки:
- Курьерской службой;
- Транспортной компанией;
- самовывоз из офисов г.Санкт-Петербург и г. Казань - бесплатно
- доставка до терминала или пункта выдачи
Самовывоз
Вы можете забрать товар в одном из наших офисов. Когда заказ поступит на склад и будет скомплектован, Вам придёт уведомление.
Самовывоз происходит по адресу из наших офисов:
г. Санкт-Петербург, БЦ «Александро-Невская Мануфактура», пр. Обуховской обороны, д.70, к.2, офис 601 ( 6 этаж)
г. Казань, ул. Гвардейская, д.15, офис 919 (9 этаж)
Для самовывоза из нашего офиса вам нужно иметь печать организации или доверенность на забор товара.
Курьерская доставка
Вы можете заказать доставку товара с помощью курьера, который прибудет по указанному адресу в счете в будние дни с 9.00 до 18.00. Курьерская служба, после поступления товара на склад, свяжется с вами для уточнения адреса и сообщит время доставки.
Мы отправляем Ваши заказы транспортными компаниями или курьерскими службами:
Деловые Линии;
Курьер Сервис Экспресс;
Major Express;
СДЭК;
EMS.
Для забора товара Вашей курьерской службой, необходимо прислать доверенность на вашу курьерскую службу и накладную.
Ориентировочный срок доставки
В зависимости от вашего региона, выбора курьерской службы - доставка может занимать разное время.
Отправка в город |
Срок доставки |
Москва |
2 рабочих дня |
Санкт-Петербург |
На следующий день |
Казань |
3-4 рабочих дней |
Ростов-на-Дону |
3-4 рабочих дней |
Саратов |
3-4 рабочих дней |
Екатеринбург |
3-4 рабочих дней |
Новосибирск |
3-5 рабочих дней |
Иркутск |
4-6 рабочих дней |
Хабаровск |
4-6 рабочих дней |
Петропавловск-Камчатский |
6-10 рабочих дней |
Стоимость доставки зависит от удаленности населенного пункта и рассчитывается по тарифам транспортной компании.
Бесплатная доставка доступна при заказе от 100 000 рублей.
Так же на нашем сайте возможно отслеживать доставку Вашего товара по номеру накладной транспортной компании
Действует ли в вашем городе курьерская служба и о возможности доставки в другие регионы России и страны СНГ уточняйте у Вашего менеджера.
Обращаем Ваше внимание!
Представители транспортных служб не принимают оплаты наличными при получении товара.
Обращаем Ваше внимание , что транспортные компании и курьерские службы несет ответственность за сохранность груза. При обнаружении каких-либо недостатков или повреждений упаковки, самого товара или количества мест необходимо в пункте выдачи транспортной компании или при получении по адресу доставки, до подписания документов о получении груза, составить акт о повреждении груза , а так же , сразу осуществить фото или видео фиксацию обнаруженных деффектов и недостатков товара.
В случае подписания документов о получении груза до его осмотра или проверки, при обнаружении претензии приниматься по согласованию сторон.
