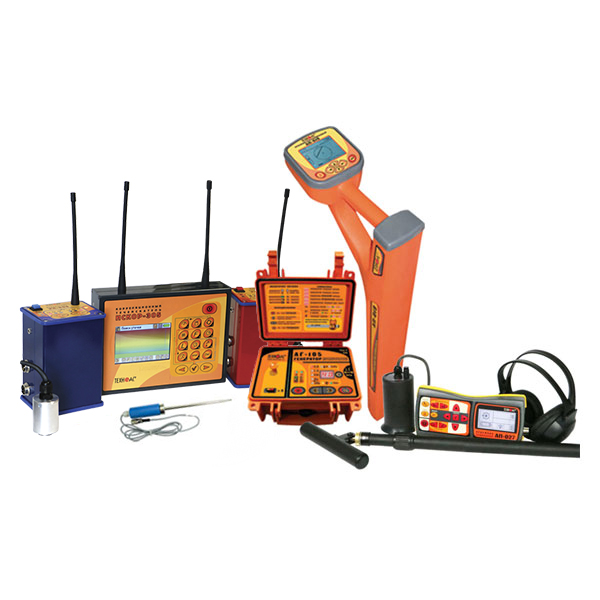

Искор-319КД корреляционный течеискатель
Корреляционный течеискатель с двумя радиоканалами.
Назначение
- Определение корреляционным методом местоположения утечек жидкости из трубопроводов хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением
- Проведение трассировки подземных коммуникаций с отображением оси коммуникации и цифровым измерением глубины залегания
- Встроенный модуль GPS/ГЛОНАСС сохранения координат с последующим нанесением трассы коммуникации на карту
- Уточнение местам утечки акустическим течеискателем
- Диагностика запорной арматуры
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов
Рекомендуемые области применения
- Теплосети
- Водоканал
- ЖКХ
- Продуктопроводы
Выполняемые функции
- Поиск места разгерметизации трубопроводов и несанкционированных врезок корреляционным методом и акустическим методами
- Поиск и трассировка подземных коммуникаций (трубопроводы, кабельные линии);
- Трассировка подземных коммуникаций с графическим отображением оси коммуникации и цифровым измерением глубины залегания
- Функция сохранения координат для нанесения на карту
- Диагностика запорной арматуры
- Поиск мест повреждения кабелей индукционным и акустическим (совместно с генератором высоковольтных импульсов) методами
Параметр |
Значение |
Длина диагностируемого участка трубопровода, м |
от 10 до 1000 |
Диаметр трубопровода, мм |
от 25 до 800 |
Давление в трубопроводе, атм |
не менее 1,5 |
Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см: |
|
- от 10 до 250 м |
не более ±5 |
- от 250 до 500 м |
не более ±10 |
- от 500 до 1000 м |
не более ±15 |
Время построения корреляционной функции при усреднении по 60 измерениям, мин: |
|
- от 10 до 250 м |
не более 3 |
- от 250 до 500 м |
не более 4,5 |
- от 500 до 1000 м |
не более 4,5 |
Частоты фильтрации сигнала утечки: |
|
- фильтр нижних частот, кГц |
1,0, 1,5, 2,2 |
- фильтр верхних частот, кГц |
0,3, 0,4, 0,5 |
- цифровой фильтр, кГц |
от 65 до 4500 |
Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м |
не менее 500 |
Дисплей |
графический, TFT, 320х480 точек |
Электропитание |
встроенные Li-Ion аккумуляторы |
Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час |
не более 6 |
Допустимый диапазон температур окружающей среды при эксплуатации, °С |
от минус 25 до 45 |
Время непрерывной работы, час: |
|
- в нормальных условиях |
не менее 8 |
- при пониженной температуре минус 25°С |
не менее 6 |
Средняя наработка на отказ, час |
не менее 2000 |
Класс защиты от внешних воздействий: |
|
- акустического датчика АДК-305 |
IP65 |
- предусилителя-передатчика УП-305 |
IP51 |
- корреляционного приемника КП-305, источника питания, зарядного устройства |
IP42 |
Габаритные размеры, мм: |
|
- акустического датчика АДК-305 |
Ø36, Н=68, Lкабеля=5 м |
- предусилителя-передатчика УП-305 |
135×95×78 |
- корреляционного приемника КП-305 |
152×203×51 |
Масса, кг: |
|
- акустического датчика АДК-305 |
0,3 |
- предусилителя-передатчика УП-305 |
0,9 |
- корреляционного приемника КП-305 |
1,3 |
Приемник "АП-019.3"
Параметр |
Значение |
Квазирезонансные частоты фильтров |
50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
Диапазон частот «Широкая полоса» |
0,04…8 кГц |
Частота фильтра в режиме «Зонд» |
512 Гц |
Диапазон частот «Радио» |
8…40 кГц |
Динамический диапазон входных сигналов |
120 дБ |
Количество встроенных датчиков |
4 |
Максимальная чувствительность |
5 мкА на расстоянии 1 м |
Объем памяти модуля GPS |
2300 «точек» |
Подключаемые внешние датчики |
КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
Управление чувствительностью |
· Автоматическое – для 2D отображения «Трасса» · Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд» · Автоматическое / ручное (по выбору) – для режима «2 частоты» |
Определение глубины залегания трассы |
0....9,99 м |
Точность определения глубины залегания |
±5% |
Измерение тока принимаемого сигнала |
0,01....9,99 А |
Точность определения оси коммуникации, в % от глубины залегания |
±5% |
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов |
При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
Визуальная индикация |
LCD дисплей, 320х240 пикселей, LED подсветка |
Индицируемые параметры |
· 2D визуализация положения трассы относительно прибора · Глубина залегания трассы · Ток сигнала · Графики уровня сигнала · Сила сигнала · Параметры настройки и управления |
Звуковая индикация |
Встроенный излучатель: |
Источник питания |
4…7 В: |
Время непрерывной работы от одного комплекта щелочных батарей |
Не менее 20 часов |
Автоматическое отключение питания при бездействии для экономии заряда |
После 30 минут |
Диапазон температур эксплуатации / хранения |
-20…60 / -30…60°С |
Степень защиты корпуса |
IP54 |
Габаритные размеры |
330х140х700 мм |
Масса |
2,45 кг |
Приемник "АП-027"
Параметр |
Датчик ЭМД/ДКИ/ДОДК/КИ/НР |
Датчик АД |
Вид работы в зависимости от датчика |
Определяется автоматически, при подключении датчика |
|
Вид принимаемого сигнала |
Выбирается оператором как «непрерывный / импульсный» |
Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
Частоты переключаемых полосовых фильтров |
Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. |
Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. |
«Широкая полоса» (частотный диапазон) |
0,05…8,6 кГц |
0,09…2,2 кГц |
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала |
100 dB |
120 dB |
Визуальная индикация |
ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
|
Звуковая индикация |
Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. |
|
Головные телефоны -синтезированный звук ЧМ. |
- |
|
Встроенный излучатель - синтезированный звук ЧМ. |
||
Питание |
Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. |
|
Время непрерывной работы, не менее |
20 часов |
|
Допустимый диапазон температур окружающей среды при эксплуатации |
-20ºС…+50ºС |
|
Класс защиты от внешних воздействий |
IP54 |
|
Габаритные размеры электронного блока |
220*102*42 мм |
|
Масса электронного блока, не более |
0,46 кг |
Генератор "АГ-105"
Параметр |
Значение |
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» |
|
Нагрузка «клипсы» или «клещи» |
512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» |
«Антенные» режимы |
8192 «8.2» / 32768 «33» |
Режим работы |
|
«Антенные» режимы |
Встроенная передающая антенна «LC» |
Внешняя передающая антенна «АН» |
|
Режим работы |
|
Режимы «модуляции» (сигналы специальной формы) |
Прерывистый «ПР» (кратковременные посылки сигнала) |
Двухчастотный «2F» (одновременная генерация частот 1024Гц и 8192Гц) |
|
Выходные параметры при напряжении питания 12…15В |
|
Выходной ток, А |
|
Ограниченный программой при ручном повышении, ≥ |
5 - при частотах 512Гц «0.5» / 1024Гц «1.0» / 8192Гц «8.2» / «2F» |
3 - при частоте 32768Гц «33» |
|
Заданный для автоматического согласования, ≥ |
0,2 -при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F» |
0,1 - при частотах 8192Гц «8.2» / 32768Гц «33» |
|
Максимальное выходное напряжение, В |
|
В зависимости от «модуляции», ≥ |
32 - в двухчастотном режиме модуляции «2F» |
40 -в других режимах |
|
Максимальная выходная мощность, Вт |
|
Ограниченная программой, ≥ |
20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» |
6 - При частоте 32768 Гц «33» |
|
Источники питания |
|
Напряжение питания |
7…15 В |
Батарейный комплект «тип С×8» |
8 щелочных («alkaline») элементов 1,5В «тип С» |
Внешние источники питания (не входят в комплект поставки) |
Аккумулятор «12В» (например, автомобильный) |
Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность) |
|
Время работы («жизненный цикл» зависит от качества батарей) |
При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ≈ 25часов в режиме «ПР» (при исходной выходной мощности 15Вт) |
При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено |
|
Функциональные особенности |
|
Автоматическое управление выходной мощностью в процессе генерации |
Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
Согласование с нагрузкой |
Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: |
Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования |
|
Варианты подключения к исследуемой коммуникации |
«Контактное» подключение с «возвратом тока через землю» |
«Бесконтактное» подключение с применением встроенной передающей антенны «LC» |
|
«Бесконтактное» подключение с применением внешней передающей антенны «АН» |
|
«Бесконтактное» подключение с применением индукционных передающих «клещей» |
|
Конструктивные параметры |
|
Выходной усилитель мощности |
Технология: модифицированный CLASS D КПД до 85% |
Габаритные размеры, мм |
216х180х105 мм |
Вес, кг |
2 |
Условия эксплуатации |
|
Допустимый диапазон температур окружающей среды при эксплуатации |
-30…+60ºС |
Степень защиты корпуса |
IP65 (при закрытой крышке корпуса - кейса) |
Электромагнитный датчик "ЭМД-247"
Параметр |
Значение |
Тип преобразователя |
резонансная ферритовая магнитная антенна |
Частота резонанса, Гц |
50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
Тип питания |
от приемника |
Коммутация резонанса |
принудительная (управляется приемником) |
Датчик акустический "АД-247"
Параметр |
Значение |
Габаритные размеры прибора, не более, мм |
60х130 |
Масса, не более, кг |
0,95 |
Акустический датчик малогабаритный "АДМ-227" с функцией магнитного датчика
Параметр |
Значение |
Масса, кг: |
|
Датчик |
0,225±0,02 |
Штырь |
0,115±0,02 |
Габаритные размеры, мм: |
|
Датчик (без соединительного провода) |
105+2*ш31+1 |
Штырь |
190+2*ш29+1 |
Основные преимущества
- Наличие двух радиоканалов
- Высокая помехозащищенность, регулируемый фильтр
- Оперативность и скорость расчетов
- Ударозащищенные водонепроницаемые датчики
- Малые габариты и вес
- Высокая точность определения мест разгерметизации, удобство в эксплуатации
- Визуальная индикация утечки по графику корреляционной функции
- Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц)
- Проведение трассировки подземных коммуникаций в активном режиме от генератора
- Уточнение места утечки акустическим методом в режиме «График»
Применение
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления
Все цены на сайте указаны без учета доставки при условии 100% предоплаты.
Для юридических лиц или ИП:
Оплата производится путем безналичного расчета (полной оплаты, частичной предоплаты или по факту поставки на расчетный счет организации) на основании договора поставки, счета на оплату или счет-договора. Во всех документах присутствует подпись и печать, а так же условия оплаты и доставки товара. Копия отправляется по электронной почте или согласованию физического адреса получателя, а оригиналы передаются по факту поставки оборудования.
Существует несколько вариантов оплаты:
Для государственных и бюджетных организаций и предприятий:
Для сотрудничества с бюджетными и государственными организациями по 44-ФЗ и 223-ФЗ предусмотрены следующие варианты оплаты по договору:
- Аванс 30%, остаток 70% по факту поставки;
- Аванс 50%, остаток 50% по факту поставки;
- 100% постоплата по факту поставки.
В связи с изменением курса валют цены на товары и возможность поставки может изменяться. В виду нынешней ситуации уточняйте актуальную стоимость оборудования у Ваших менеджеров.
Наш Компания предлагает несколько вариантов доставки:
- Курьерской службой;
- Транспортной компанией;
- самовывоз из офисов г.Санкт-Петербург и г. Казань - бесплатно
- доставка до терминала или пункта выдачи
Самовывоз
Вы можете забрать товар в одном из наших офисов. Когда заказ поступит на склад и будет скомплектован, Вам придёт уведомление.
Самовывоз происходит по адресу из наших офисов:
г. Санкт-Петербург, БЦ «Александро-Невская Мануфактура», пр. Обуховской обороны, д.70, к.2, офис 601 ( 6 этаж)
г. Казань, ул. Гвардейская, д.15, офис 919 (9 этаж)
Для самовывоза из нашего офиса вам нужно иметь печать организации или доверенность на забор товара.
Курьерская доставка
Вы можете заказать доставку товара с помощью курьера, который прибудет по указанному адресу в счете в будние дни с 9.00 до 18.00. Курьерская служба, после поступления товара на склад, свяжется с вами для уточнения адреса и сообщит время доставки.
Мы отправляем Ваши заказы транспортными компаниями или курьерскими службами:
Деловые Линии;
Курьер Сервис Экспресс;
Major Express;
СДЭК;
EMS.
Для забора товара Вашей курьерской службой, необходимо прислать доверенность на вашу курьерскую службу и накладную.
Ориентировочный срок доставки
В зависимости от вашего региона, выбора курьерской службы - доставка может занимать разное время.
Отправка в город |
Срок доставки |
Москва |
2 рабочих дня |
Санкт-Петербург |
На следующий день |
Казань |
3-4 рабочих дней |
Ростов-на-Дону |
3-4 рабочих дней |
Саратов |
3-4 рабочих дней |
Екатеринбург |
3-4 рабочих дней |
Новосибирск |
3-5 рабочих дней |
Иркутск |
4-6 рабочих дней |
Хабаровск |
4-6 рабочих дней |
Петропавловск-Камчатский |
6-10 рабочих дней |
Стоимость доставки зависит от удаленности населенного пункта и рассчитывается по тарифам транспортной компании.
Бесплатная доставка доступна при заказе от 100 000 рублей.
Так же на нашем сайте возможно отслеживать доставку Вашего товара по номеру накладной транспортной компании
Действует ли в вашем городе курьерская служба и о возможности доставки в другие регионы России и страны СНГ уточняйте у Вашего менеджера.
Обращаем Ваше внимание!
Представители транспортных служб не принимают оплаты наличными при получении товара.
Обращаем Ваше внимание , что транспортные компании и курьерские службы несет ответственность за сохранность груза. При обнаружении каких-либо недостатков или повреждений упаковки, самого товара или количества мест необходимо в пункте выдачи транспортной компании или при получении по адресу доставки, до подписания документов о получении груза, составить акт о повреждении груза , а так же , сразу осуществить фото или видео фиксацию обнаруженных деффектов и недостатков товара.
В случае подписания документов о получении груза до его осмотра или проверки, при обнаружении претензии приниматься по согласованию сторон.
