Искор-259КД корреляционный течеискатель
Основные преимущества
- Высокая помехозащищенность
- Оперативность и скорость расчетов
- Ударозащищенные водонепроницаемые датчики
- Малые габариты и вес
- Высокая точность определения мест разгерметизации, удобство в эксплуатации
- Возможность обнаружения подземных коммуникация в режиме «трасса» и отображением оси коммуникации и глубины залегания
- Проведение трассировки подземных коммуникаций в активном режиме от генератора
Применение
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления
Технические вопросы: 8 800 777 20 78 доб. 314
Отправить заявку: sale@aprioris.ru
(с НДС)

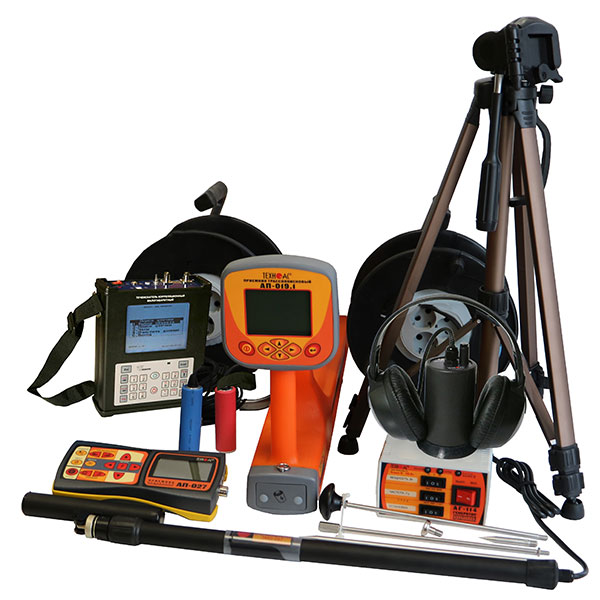

Искор-259КД корреляционный течеискатель
Комплект корреляционно-акустический, с графической индикацией оси коммуникации и цифровой глубины залегания.
Рекомендуемые области применения
- Теплосети
- Водоканал
- Продуктопроводы
Назначение
- Определение корреляционным методом местоположения утечек из трубопроводов.
- Проведение трассировки подземных коммуникаций с отображением оси коммуникации и цифровым измерением глубины залегания
- Встроенный модуль GPS/ГЛОНАСС сохранения координат с последующим нанесением трассы коммуникации на карту
- Уточнение местам утечки акустическим течеискателем
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов
- Диагностика запорной арматуры
Выполняемые функции
- Поиск места разгерметизации трубопровода корреляционным и акустическим методами
- Поиск подземных коммуникаций (кабели, трубопроводы)
- Трассировка подземных коммуникаций с графическим отображением оси коммуникации и цифровым измерением глубины залегания
- Функция сохранения координат для нанесения на карту
- Поиск мест повреждения силовых кабелей индукционным и акустическими методами
Технические характеристики коррелятора |
|
Параметр |
Значение |
Рабочий диапазон частот, Гц |
10-10 000 |
Эффективная рабочая длина обследуемого участка, м |
|
Пределы основной допускаемой погрешности при измерении временных интервалов, в диапазонах, мс, (при скорости звука равной 1200 м/с) |
|
Дисплей |
Графический, 320 х 240 точек, с подсветкой |
Встроенная энергонезависимая память , Мб |
512 |
Максимальное количество точек выборки |
8192 |
Максимальное разрешение по расстоянию (при скорости звука прибл.1300 м/с), м |
0,04 |
Отображаемые функции |
Сигнал |
Рабочая температура: |
|
Время автономной работы, ч, не менее |
8 |
Потребляемая мощность, Вт, не более |
6 |
Вес измерительного блока, кг |
2 |
Приемник "АП-019.3" |
|
Параметр |
Значение |
Квазирезонансные частоты фильтров |
50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
Диапазон частот «Широкая полоса» |
0,04…8 кГц |
Частота фильтра в режиме «Зонд» |
512 Гц |
Диапазон частот «Радио» |
8…40 кГц |
Динамический диапазон входных сигналов |
120 дБ |
Количество встроенных датчиков |
4 |
Максимальная чувствительность |
5 мкА на расстоянии 1 м |
Объем памяти модуля GPS |
2300 «точек» |
Подключаемые внешние датчики |
КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
Управление чувствительностью |
· Автоматическое – для 2D отображения «Трасса» · Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд» · Автоматическое / ручное (по выбору) – для режима «2 частоты» |
Определение глубины залегания трассы |
0....9,99 м |
Точность определения глубины залегания |
±5% |
Измерение тока принимаемого сигнала |
0,01....9,99 А |
Точность определения оси коммуникации, в % от глубины залегания |
±5% |
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов |
При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
Визуальная индикация |
LCD дисплей, 320х240 пикселей, LED подсветка |
Индицируемые параметры |
· 2D визуализация положения трассы относительно прибора · Глубина залегания трассы · Ток сигнала · Графики уровня сигнала · Сила сигнала · Параметры настройки и управления |
Звуковая индикация |
Встроенный излучатель: |
Источник питания |
4…7 В: |
Время непрерывной работы от одного комплекта щелочных батарей |
Не менее 20 часов |
Автоматическое отключение питания при бездействии для экономии заряда |
После 30 минут |
Диапазон температур эксплуатации / хранения |
-20…60 / -30…60°С |
Степень защиты корпуса |
IP54 |
Габаритные размеры |
330х140х700 мм |
Масса |
2,45 кг |
Генератор "АГ-114.1" |
|
Параметр |
Значение |
Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт |
5, 10, 20 |
Усилитель мощности |
CLASS D КПД 80% |
Частота генерации (непрерывный или импульсный), Гц |
512, 1024, 8192, одновременно 3 частоты |
Диапазон сопротивлений нагрузки, соответствующий диапазону мощностей (5…20Вт), Ом |
1 … 1000 |
Согласование с нагрузкой |
автоматическое |
Время непрерывной работы при выходной мощности 20 Вт (импульсы), час |
5 |
Питание |
1 аккум. 12В/2,2 Ач или сетевой блок |
Габаритные размеры электронного блока, не более, мм |
190х140х80 |
Вес генератора в чехле с носимым аккум., не более, кг |
2,2 |
Приемник "АП-027" |
||
ПАРАМЕТР |
ДАТЧИКИ |
|
ЭМД/ДКИ/ДОДК/КИ/НР |
АД |
|
Вид работы в зависимости от датчика |
Определяется автоматически, при подключении датчика |
|
Вид принимаемого сигнала |
Выбирается оператором как «непрерывный / импульсный» |
Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
Частоты переключаемых полосовых фильтров |
Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. |
Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. |
«Широкая полоса» (частотный диапазон) |
0,05…8,6 кГц |
0,09…2,2 кГц |
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала |
100 dB |
120 dB |
Визуальная индикация |
ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
|
Звуковая индикация |
Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. |
|
Головные телефоны -синтезированный звук ЧМ. |
- |
|
Встроенный излучатель - синтезированный звук ЧМ. |
||
Питание |
Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. |
|
Время непрерывной работы, не менее |
20 часов |
|
Допустимый диапазон температур окружающей среды при эксплуатации |
-20ºС…+50ºС |
|
Класс защиты от внешних воздействий |
IP54 |
|
Габаритные размеры электронного блока |
220*102*42 мм |
|
Масса электронного блока, не более |
0,46 кг |
Датчик акустический "АД-247" |
|
Габаритные размеры прибора, не более, мм |
60х130 |
Масса, не более, кг |
0,95 |
Электромагнитный датчик "ЭМД-247" |
|
Тип преобразователя |
резонансная ферритовая магнитная антенна |
Частота резонанса, Гц |
50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
Тип питания |
от приемника |
Коммутация резонанса |
принудительная (управляется приемником) |
Индуктивная антенна "ИЭМ-301.3" |
|
Максимальная мощность, подводимая к «рамке», не более Вт |
10 |
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом |
36 |
Тип корпуса |
пластмассовый, герметичный |
Основные преимущества
- Высокая помехозащищенность
- Оперативность и скорость расчетов
- Ударозащищенные водонепроницаемые датчики
- Малые габариты и вес
- Высокая точность определения мест разгерметизации, удобство в эксплуатации
- Возможность обнаружения подземных коммуникация в режиме «трасса» и отображением оси коммуникации и глубины залегания
- Проведение трассировки подземных коммуникаций в активном режиме от генератора
Применение
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления
