Поверка дефектоскопа ультразвукового УД3-307ВД Пеленг

Характеристики

Межповерочный интервал

—

1 год

Госреестр

—

46575-11

Особенности

—

Поверка осуществляется в соответствии с методикой поверки «Дефектоскоп «PELENG 307» УД3-307ВД. Методика поверки. ДШЕК.412239.003 ИЗ» (приложение к руководству по эксплуатации ДШЕК.412239.003 РЭ), согласованной с ГЦИ СИ ФГУП «ВНИИОФИ» в декабре 2010 г.

Основные средства поверки:

Осциллограф универсальный С1-64 И22.044.040. Диапазон рабочих частот – от 0 до 50 МГц. Амплитуда входного напряжения от 0,01 до 160 В (с делителем 1:10). Значения временных интервалов – от 20 нс до 0,8 с.
Генератор сигналов высокочастотный Г4-158. Диапазон рабочих частот – от 0,01 до 100 МГц.
Генератор импульсов Г5-82. Длительность импульсов – от 0,1 до 5*106 мкс.
Контрольный образец СО-2 из комплекта КОУ-2. Высота 59 мм. Боковые цилиндрические отверстия диаметром 2 и 6 мм.
Контрольный образец СО-3 из комплекта КОУ-2. Радиус цилиндрической поверхности 55 мм.
Комплекты стандартных образцов эквивалентной ультразвуковой толщины КУСОТ180. Плоскопараллельные образцы толщиной 0,8; 2; 3; 10; 100 и 300 мм.
Комплект образцов КСОП-70. Пропилы глубиной 0,3, 0,5 и 1,0 мм.

Все товары Алтек, Россия

Все товары категории

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

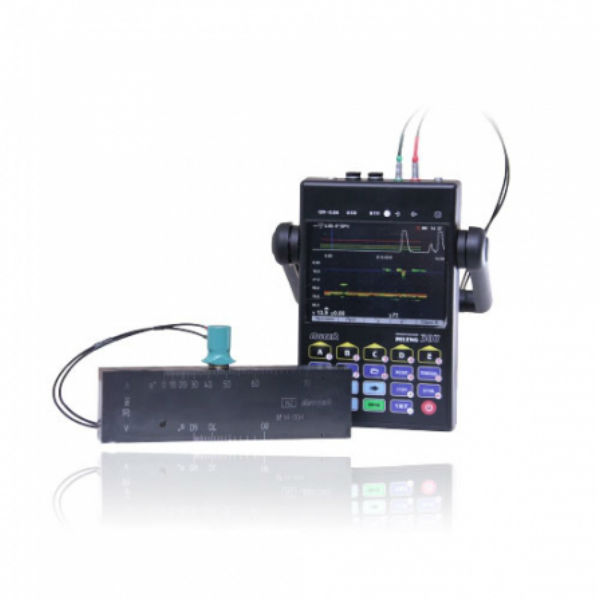

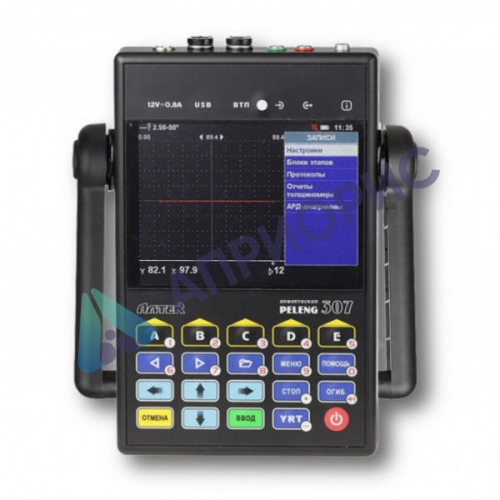

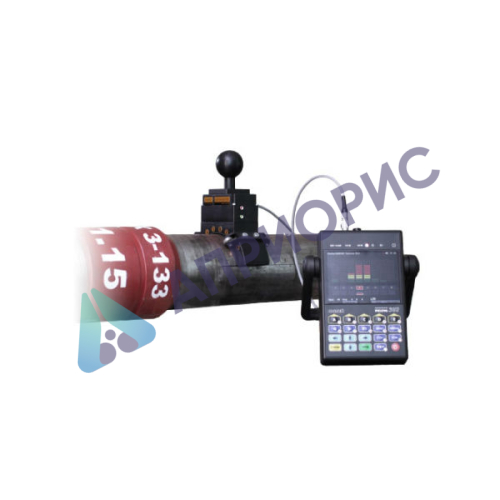

УД3-307ВД (PELENG-307) — прибор неразрушающего контроля, в основу функционирования которого положены технологии ультразвуковой и вихретоковой дефектоскопии. Прибор разработан коллективом научно-промышленной группы «Алтек», изготавливается и внедряется силами предприятий, входящих в это объединение.
Помимо универсальности, дефектоскоп УД3-307ВД отличается компактностью и малым весом (не более 1,35 кг) и сохраняет работоспособность в широком диапазоне температур (-25С … +50С). Удобство работы с прибором обеспечивает продуманный интерфейс: цифровая клавиатура, расположение функциональных кнопок непосредственно под экраном (одна кнопка – одна функция), возможность автоматического запоминания настроек и протоколов, защита результатов контроля и настроек от несанкционированного удаления. Прибор способен работать также в качестве толщиномера.

Ультразвуковой дефектоскоп Пеленг УД3-307ВД — новейшая разработка PELENG с улучшенным интуитивным интерфейсом работает с отечественными и зарубежными преобразователями. PELENG УД3-307ВД объединяет 3 устройства в одном: ультразвуковой дефектоскоп, ультразвуковой толщиномер и вихретоковый дефектоскоп. А-развертка. В-развертка (визуализация контролируемого сечения). W-развертка (изображение хода лучей с указанием мест расположения дефектов).

Дефектоскоп УД3-307ВД, известный также как «PELENG-307» («ПЕЛЕНГ-307») — прибор неразрушающего контроля, в основу функционирования которого положены технологии ультразвуковой и вихретоковой дефектоскопии. Семейство дефектоскопов «PELENG» («ПЕЛЕНГ»), в составе которого выпускается УД3-307ВД — это линейка ультразвуковых, вихретоковых и комбинированных дефектоскопов, которые за годы эксплуатации зарекомендовали себя как приборы, в полной мере отвечающие современным требованиям приборостроения и дефектоскопии. Помимо универсальности, дефектоскоп УД3-307ВД отличается компактностью и малым весом (не более 1,35 кг) и сохраняет работоспособность в широком диапазоне температур (-25°С … +50°С). Удобство работы с прибором обеспечивает продуманный интерфейс: цифровая клавиатура, расположение функциональных кнопок непосредственно под экраном (одна кнопка — одна функция), возможность автоматического запоминания настроек и протоколов, защита результатов контроля и настроек от несанкционированного удаления.

Режимы работы дефектоскопа PELENG 307 УД3-307ВД:

Режим «ультразвуковой дефектоскоп»:

диапазон частот 0,4 .. 10 МГц
полная совместимость с отечественными и с зарубежными преобразователями
А-развертка
В-развертка (визуализация контролируемого сечения)
W-развертка (изображение хода лучей с указанием мест расположения дефектов)
автоматическая установка длительности развертки в зависимости от длительности зоны контроля
обобщенные АРД диаграммы (AVG, DGS) (настройка на поиск дефектов заданного эквивалентного размера (по боковому отверстию, донной или фокусирующей поверхности; автоматическое определение эквивалентного размера выявленного дефекта; автоматического расчета временной регулировки чувствительности или криволинейного порога)
индивидуальные АРД диаграммы (AVG, DGS) (для раздельно-совмещенных и прочих преобразователей, для которых нельзя использовать обобщенную АРД-диаграмму)
три уровня чувствительности (поисковый, оценочный, браковочный) на экране выводится как три разноцветных порога
измерение характеристик дефекта в автоматическм или ручном режиме (координаты, условные и эквивалентные размеры)
автоматическая установка скорости ультразвуковых волн в зависимости от угла ввода преобразователя и выбранного материала
автоматическая (по выделенным сигналам) или ручная настройка временной регулировки чувствительности (ВРЧ, TVG). Максимальное количество точек ВРЧ — 64
режим учета кривизны поверхности изделия при расчете координат дефекта
режим оценки затухания
слежение за качеством акустического контакта
двойная зона контроля
настройка глубиномера и чувствительности в полуавтоматическом режиме
возможность просмотра сигнала в непродетектированном виде
корректировка частоты следования зондирующих импульсов (20…5000 Гц)
дополнительные режимы: стоп-кадр и огибающая (активация одной кнопкой)
способность работы с DAC-кривыми
фунция автоматического определения характеристик преобразователя при его касании к специальной контактной поверхности на коммутационной панели дефектоскопа

Режим «ультразвуковой толщиномер»

точность измерения до 0,01 мм
минимальная толщина измеряемого объекта 0,8 мм
возможность измерения толщины сечения как по первому донному сигналу, так и по двум донным сигналам
способность мерить толщину материала без учета толщины покрытия
А-развертка позволяет производить измерения при загрязненной поверхности
отчеты о измерении толщины выводятся в виде таблицы

Режим «вихретоковый дефектоскоп»

данный режим используется для поиска поверхностных и приповерхностных дефектов в электропроводящих материалах (сталь, алюминий, титан и т.п.)
Информация о дефектах выводится на экран в виде бегущей развертки или комплексной плоскости
при удалении преобразователя от объекта контроля происходит автоматическая остановка развертки
контроль в динамическом и статическом режимах
незначительное изменение сигнала при изменении наклона преобразователя
специальные насадки для преобразователя сохраненяющие его перпендикулярное положение на криволинейных поверхностях

ИНТЕРФЕЙС

цифровая клавиатура
расположение функциональных кнопок под экраном
каждая кнопка выполняет одну определенную функцию
автоматическое запоминание номеров последних используемых настроек, блоков настроек и протоколов
результаты контроля и настройки защищены паролем от случайного удаления.

Межповерочный интервал
Госреестр
Особенности

Основные средства поверки:

Осциллограф универсальный С1-64 И22.044.040. Диапазон рабочих частот – от 0 до 50 МГц. Амплитуда входного напряжения от 0,01 до 160 В (с делителем 1:10). Значения временных интервалов – от 20 нс до 0,8 с.
Генератор сигналов высокочастотный Г4-158. Диапазон рабочих частот – от 0,01 до 100 МГц.
Генератор импульсов Г5-82. Длительность импульсов – от 0,1 до 5*106 мкс.
Контрольный образец СО-2 из комплекта КОУ-2. Высота 59 мм. Боковые цилиндрические отверстия диаметром 2 и 6 мм.
Контрольный образец СО-3 из комплекта КОУ-2. Радиус цилиндрической поверхности 55 мм.
Комплекты стандартных образцов эквивалентной ультразвуковой толщины КУСОТ180. Плоскопараллельные образцы толщиной 0,8; 2; 3; 10; 100 и 300 мм.
Комплект образцов КСОП-70. Пропилы глубиной 0,3, 0,5 и 1,0 мм.

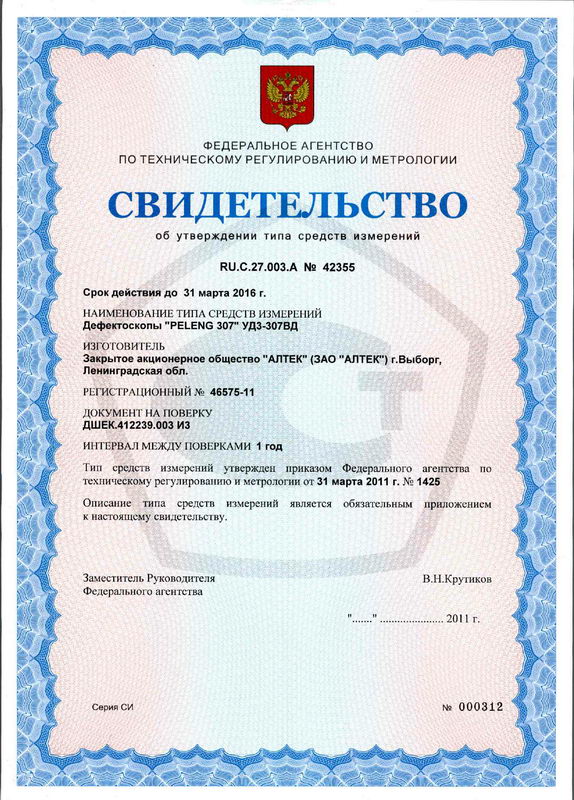

Свидетельство об утверждении типа СИ УД3-307ВД Пеленг

135,1 Кб

Описание типа СИ УД3-307ВД Пеленг

700,8 Кб
