Назначение: для измерений объемной доли этанола в алкогольной продукции в условиях лабораторий.

Поверка анализатора жидкости Alcolyzer

Принцип действия анализаторов основан на регистрации спектральных линий поглощения молекул этанола в ИК-области спектра. Интенсивность ИК-линии поглощения этанола пропорциональна объемной доле этанола в анализируемой жидкости.

Для поддержания температуры анализируемой жидкости измерительная ячейка снабжена встроенным термостатом на основе элементов Пелтье. Для измерения температуры жидкости плотномеры имеют встроенный термометр сопротивления типа Pt100. Заводские калибровочные характеристики анализаторов определены для температуры измерений 150С, 200С и 250С.

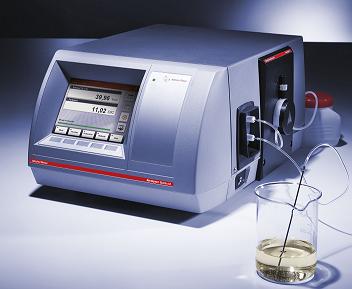

Конструктивно измерительная ячейка, термостат и блок электроники объединены в общем алюминиевом корпусе в невзрывозащищенном исполнении. Испытуемая проба жидкости подается оператором в измерительную ячейку вручную с помощью шприца или с посредством автоматической системы подачи образца.

В соответствии с областью применения анализаторы выпускаются в шести модификациях: Alcolyzer Beer М, Alcolyzer Beer ME, Alcolyzer Spirits М, Alcolyzer Spirits ME, Alcolyzer Wine М, Alcolyzer Wine ME».

Модификации — Alcolyzer Beer М и Alcolyzer Beer ME — анализаторы для определения объемной доли этанола в пиве;

Модификации — Alcolyzer Spirits М и Alcolyzer Spirits МЕ — анализаторы для определения объемной доли этанола в крепких алкогольных напитках;

Модификации — Alcolyzer Wine М и Alcolyzer Wine МЕ — анализаторы для определения объемной доли этанола в вине.

Модификации Alcolyzer Beer М, Alcolyzer Spirits М и Alcolyzer Wine М имеют цветной сенсорный жидкокристаллический монитор для индикации параметров, результатов измерений и управления прибором, и отдельно пять мембранных кнопок управления. Анализаторы могут применяться в качестве самостоятельных приборов (только измерения объемной доли этанола) или совместно с анализатором плотности жидкости серии DMA. При подключении анализатора Alcolyzer М к анализатору плотности серии DMA анализатор Alcolyzer М дополнительно автоматически пересчитывает измеренное значение объемной доли этанола в массовую долю, используя данные о плотности пробы, полученные от анализатора плотности по линиям связи. Данные о плотности пробы также могут быть введены оператором в память анализатора вручную, используя сенсорный экран или мембранные кнопки управления.

Модификации Alcolyzer Beer ME, Alcolyzer Spirits ME и Alcolyzer Wine ME не имеют жидкокристаллического монитора и кнопок управления. Применяются только в качестве дополнительных модулей для подключения к анализатору плотности жидкости серии DMA М. Управление работой анализаторов Alcolyzer ME, а также индикация параметров и результатов измерений осуществляется посредством кнопок управления, меню и жидкокристаллического монитора подключенного анализатора плотности DMA. Электропитание Анализатора так-же подается от подключенного анализатора плотности DMA. Анализатор автоматически пересчитывает измеренное значение объемной доли этанола в массовую долю, используя данные о плотности пробы, полученные от анализатора плотности по линиям связи и передает данные для индикации на мониторе анализатора плотности DMA.

Программное обеспечение

Анализаторы Alcolyzer имеют встроенное программное обеспечение (ПО). Встроенное ПО разработано фирмой-изготовителем и предназначено для преобразования результата измерения интенсивности ИК-линии поглощения этанола анализируемой пробой жидкости в значение объемной доли этанола в пробе.

Программное обеспечение записывают на заводе-изготовителе, и оно не может быть изменено потребителем. Идентификация номера версии встроенного программного обеспечения (ПО)потребителем возможна:

—    для модификаций Alcolyzer Beer М, Alcolyzer Spirits М и Alcolyzer Wi^ М при включении питания прибора номер версии встроенного ПО появляется на жидкокристаллическом мониторе на время до 5-ти секунд;

—    для модификаций Alcolyzer Beer ME, Alcolyzer Spirits ME и Alcolyzer Wine МЕ номер версии встроенного ПО отображается на жидкокристаллическом мониторе подключенного анализатора серии DMA. При загрузке системы (анализатор DMA + Alcolyzer ME) при включении питания, последовательно отображаются сначала данные встроенного ПО анализатора DMA, затем информация о подключенном модуле Alcolyzer ME и номер версии его встроенного ПО.

Идентификационное наименование встроенного программного обеспечения приведено в таблице 1. Уровень защиты встроенного программного обеспечения соответствует уровню А по МИ 3286. Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик анализаторов Alcolyzer.

Идентификационные данные для встроенного программного обеспечения приведены
