Твердомер Польди переносной по Бринеллю
Твердомер Польди переносной по Бринеллю
Назначение средства измерений:
Твердомер переносной Польди для стали (далее твердомер) предназначен для измерения сравнительной и пластической твёрдости по Бринеллю при температуре от минус 10 до плюс 50 0С методом ударного отпечатка. Метод основан на внедрении в поверхности контрольного бруска и испытуемого образца (объекта) стального шара для испытания стали с твёрдостью ≤НВ 350. Твердомеры применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях (особенно на машиностроительных предприятиях) при контроле качества изделий, а также при входном контроле сырья и заготовок.
Описание средства измерений:

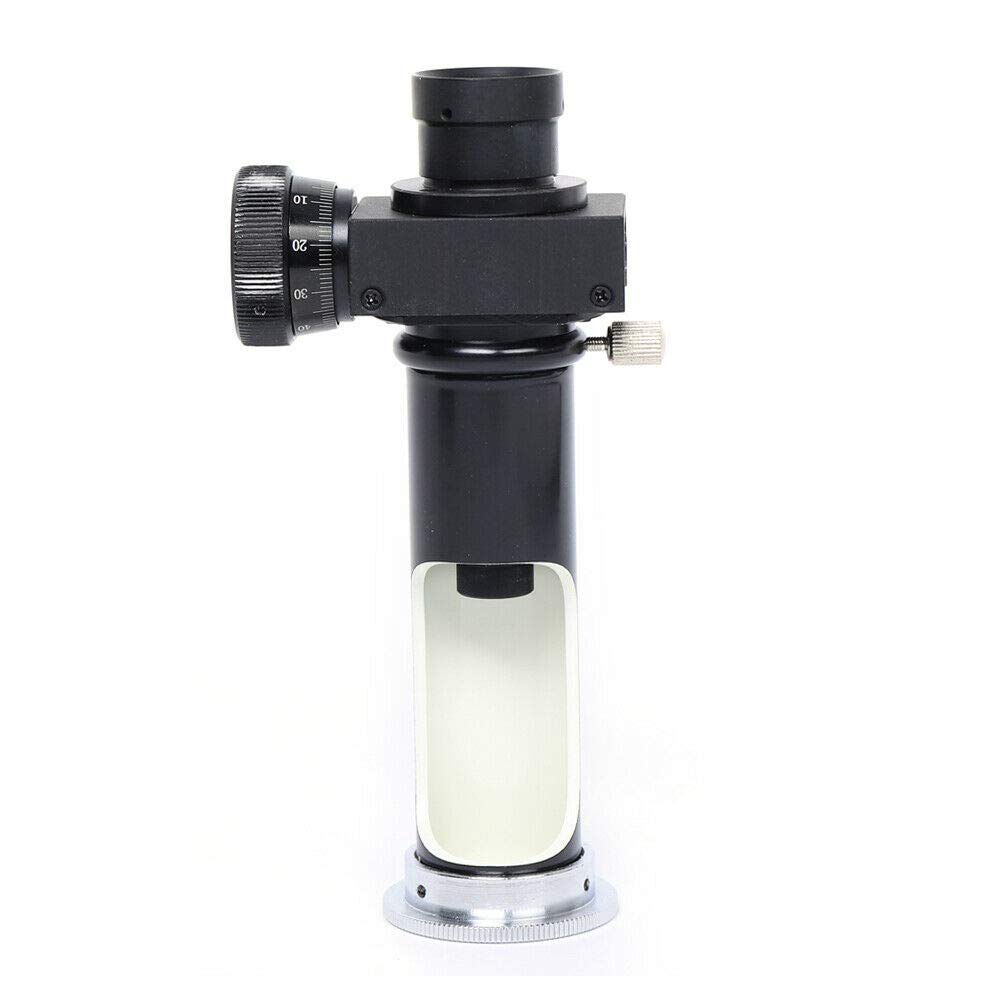

Твердомер переносной Польди ударного действия для стали производит измерение твёрдости методом ударного отпечатка по ГОСТ 18661 – 73. Метод Польди (метод двойного отпечатка шарика) – при ударе молотка по верхней части твердомера стальной шарик диаметром 10 мм вдавливается одновременно в контролируемую деталь и эталонный брусок (меру твёрдости), образуя при вдавливании лунки на обоих изделиях. После этого с помощью микроскопа производится измерение диаметров отпечатков (лунок) и твёрдость детали по Бринеллю определяется с помощью таблиц, прилагаемых к твердомеру.
Твердомер предназначен для измерения твёрдости следующих сплавов:
- Крупногабаритных поковок после нормализации и закалки;
- Штамповой оснастки для прессов и молотов;
- Необработанной стали или отожжённой стали (кроме аустенитной стали);
- Улучшенной закалённой или закалённой, а затем отпущенной стали (кроме аустенитной стали);
- Чугуна;
- Латунных отливок и проката;
- Медного проката;
- Оловянистой бронзы;
- Отливок из алюминиевых сплавов.
Твердомер рекомендован нормативными документами для определения твёрдости:
АРМАТУРЫ:
Москомархитектура – “Рекомендации по обследованию и мониторингу технического состояния эксплуатируемых зданий, расположенных вблизи нового строительства или реконструкции”. Указание Москомархитектуры от 18.11.1998 N 39.
ОАО "ЦНИИПромзданий" – определение прочностных характеристик: “Пособие по проектированию МДС 13-20.2004”.
СВАРНЫХ ШВОВ:
Минэнерго России – РД 153-34.1-003-01 “Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования”.
Минэнерго России – СО 153-34.17.440-2003 “Инструкция по продлению срока эксплуатации паровых турбин сверх паркового ресурса”.
Минтопэнерго России – СП 34-116-97 “Инструкция по проектированию, строительству и реконструкции промысловых нефтегазопроводов” для контроля сварных соединений трубопроводов, транспортирующих сероводородосодержащие продукты.
ОАО "Газпром" – ВРД 39-1.11-014-2000. “Методические указания по освидетельствованию и идентификации стальных труб для газонефтепроводов”.
Котлонадзор – “Эксплуатация объектов котлонадзора. Справочник от 01.01.96 Официальное издание” для измерений на наплавленном металле сварного соединения, в частности при контроле твёрдости наплавленного металла сварных соединений паропроводов, выполняемого с целью проверки состояния металла после отпуска.
Измерение твёрдости методом ударного отпечатка (метод Польди – двойного отпечатка) в соответствии с ГОСТ 18661 – 73 |
ДА |
Шкала Бринелля – измеряемый диапазон: - Стальной шарик с твёрдостью ~ 850 HV10 - Твёрдосплавный шарик с твёрдостью ~ 1500 HV10 |
150…450 HB 150…650 HB |
Погрешность по шкале Бринелля |
± 5…7 % |
Диаметр индентора (стального шарика) |
10 мм |
Ресурс индентора-стального шарика с твёрдостью ~ HV 850 (минимальное кол-во измерений) |
500 |
Шероховатость контролируемой поверхности, не более (Ra) |
8 мкм |
Радиус кривизны измеряемой поверхности без использования, не менее |
50 мм |
Диапазон температур: - При измерении твёрдости согласно требованиям ГОСТ 18661-73 - При транспортировке и хранении твердомера |
-10...+50 гр.С -50...+70 гр.С |
Минимальное расстояние между: - Центрами соседних точек измерений (лунками) - Центром точки измерения и краем поверхности изделия |
10 мм 5 мм |
Минимально необходимый диаметр подготовленной поверхности для проведения измерений |
20 мм |
Кратность отсчётного микроскопа |
20Х |
Эталонный брусок (мера твёрдости) с 2-мя рабочими поверхностями (имеют поверочные отпечатки) |
197±17 HBS |
Количество измерений на эталонном бруске (мере твёрдости) размером 12*12*150 |
~ 40 |
Масса твердомера (без меры твёрдости) |
330 гр. |
Габаритные размеры (В*Ш) |
110*25 мм |
Масса приборного ящика из дерева с укомплектованным твердомером |
1400 гр. |
Габаритные размеры приборного ящика из дерева (В*Ш*Г) |
83*220*155 мм |
Гарантийный срок эксплуатации |
1 год |
Ресурс (наработка) твердомера, не менее |
7 лет |
Отличительные особенности измерений твёрдости прибором ударного действия ПОЛЬДИ:
- имеет меньшую погрешность при испытании металлов с высокой шероховатостью по сравнению с другими твердомерами, т.к. диаметр отпечатка (лунки) значительно больше и относительная погрешность меньше. Больший размер отпечатка при одинаковой точности измерения позволяет получать меньшую относительную погрешность.
- позволяет точнее определять твёрдость при не полностью сошлифованном обезуглероженном слое, так как даёт большую глубину сегментного отпечатка (лунки) по сравнению с переносными твердомерами статического и динамического действия.
- единственный тип твердомера, измерение твёрдости которым разрешено в ГОСТ при температурах от -10 до +50 гр. Цельсия, в то время как всеми другими типами твердомеров диапазон допустимых температур при измерениях в ГОСТ от +10 до +25 гр. Цельсия.
ВАЖНО! Минимальная толщина испытуемого образца или слоя должна быть больше диаметра отпечатка в 1,2 раза. Минимальная толщина испытуемого образца должны быть не менее 10-кратной глубины отпечатка. Расстояние между центром отпечатка и краем образца (объекта) и контрольного стального бруска или краем соседнего отпечатка должно быть не менее 2,5 диаметра отпечатка.
