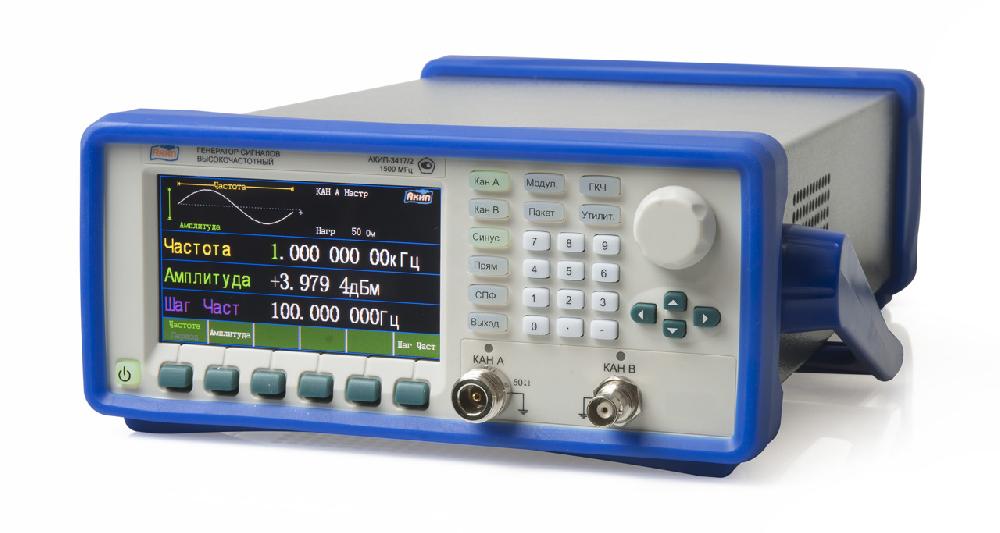

Высокочастотный генератор АКИП-3417/1
Технические вопросы: 8 800 777 20 78 доб. 329
Отправить заявку: sale@aprioris.ru
(с НДС)
Основные характеристики АКИП-3417/1
- 2 независимых канала (кан А/ В) – кроме АКИП-3417/3 (только ВЧ выход – кан А)
- Канал А (синус): 1 мкГц…500 МГц (АКИП-3417), 1 мкГц…1000 МГц (АКИП-3417/1), 1 мкГц…1500 МГц (АКИП-3417/2), 25 МГц…3000 МГц (АКИП-3417/3)
- Канал B: 1 мкГц…10 МГц
- Макс. разрешение 1 мкГц
- Канал A (система ФАПЧ): синус, прямоугольник (кроме АКИП-3417)
- Канал B (DDS): синус, прямоугольник, треугольник, импульс, Sync, экспонента, шум, DC (пост. смещ.)
- Макс выходной уровень (кан А/ В): -127 дБм… + 13 дБм/1 мВпик...10 Впик (50 Ом)
- Внутренний опорный генератор: ±1х10-6
- Виды модуляции (кан A): АМ, ЧМ, ЧМн, ФМн (кроме АКИП-3417)
- Виды модуляции АКИП-3417: ИМ
- Функции (кан A): свипирование (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы (кроме АКИП-3417)
- Графический ЖК-дисплей с диагональю 11 см.
- Встроенный частотомер до 2,5 ГГц (только АКИП-3417)
- Интерфейсы: USB, RS-232 (опция: GPIB)
АКИП-3417/1
|
|
---|---|
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ
|
|
Частотный диапазон (синус/ прямоугольник) |
1 мкГц … 1000 МГц 1 мкГц … 80 МГц
|
Разрешение |
1 Гц (> 80 МГц) |
Погрешность уст. частоты
|
1х10-6 (≥ 1 кГц); 5х10-5 (< 1 кГц)
|
Выходной уровень
|
-127 дБм… + 13 дБм
|
СПЕКТРАЛЬНАЯ ЧИСТОТА
|
|
Коэффициент гармоник
|
< -30 дБн (при вых. уровне ≤ 4 дБм)
|
Негармон. составляющие
|
< -40 дБн (при вых. уровне ≤ 4 дБм, девиация несущей ≥ 5 кГц)
|
Субгармоники
|
< -40 дБн (выходной уровень ≤ 4 дБм)
|
Паразитная ЧМ
|
< 100 Гц (диап. част.: 0,3 … 3 кГц, СКЗ, < 110 МГц)
|
Фазовые шумы
|
90 дБн…-115 дБн
|
Время нарастания
|
≤ 15 нс
|
Выброс
|
≤ 5%
|
МОДУЛЯЦИЯ
|
|
Виды модуляции
|
АМ, ЧМ, ЧМн, ФМн
|
Глубина АМ
|
Глубина: 1 … 120 %
|
Частота модуляции
|
1 мкГц … 20 кГц (внутр.), 20 Гц … 20 кГц (внеш.)
|
СВИПИРОВАНИЕ/ ГКЧ
|
|
Режимы качания
|
Линейный, логарифмический - Fнес ≤ 80 МГц; пошаговый - Fнес ≥ 80 МГц
|
Время качания
|
1 мс…800 с (лин.), 10 мс … 800 с (лог.) |
Длительность шага
|
50 мс … 10 с
|
ПАКЕТНЫЙ РЕЖИМ BURST
|
|
Виды запуска
|
По счету (от 1 до 10.000 импульсов), по стробимпульсу
|
Период повторения
|
1 мс – 800 с
|
ОБЩИЕ ДАННЫЕ
|
|
Число каналов
|
2
|
Диапазон частота
|
Канал 1: 1 Гц … 100 МГц; Канал 2: 100 мГц … 2,5 ГГц
|
Параметры входа
|
Связь: AC/DC; уровень: канал 1 - 50 мВскз … 1 Вскз; канал 2: -15 дБм … +13 дБм. Аттенюатор (кан 1) x1/x10/
|
ЖК-дисплей
|
Графический цветной (TFT, диагональ 11 см), 480 х 272 точек
|
Напряжение питания
|
220 В ( 22 В), 47~53 Гц;
|
Рабочие условия
|
0…40°С, 80%
|
Интерфейс
|
USB, RS-232
|
Габаритные размеры, масса
|
254 × 103 × 374 мм, 4,2 кг
|
Комплект поставки |
Сетевой шнур (1); соед. кабель BNC-BNC (1), CD-диск с ПО (по запросу), РЭ
|
Опции
|
Интерфейс GPIB
|
