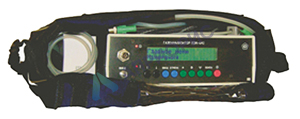

ПЭМ-4М2 газоанализатор переносной для дымовых газов топливосжигающих установок

Характеристики

Особенности функционала

—

Датчики защищены от отравления (быстрой выработки ресурса из-за слишком высоких концентраций измеряемых газов)

Применение

—

Непрерывное автоматическое измерение концентрации взрывоопасных горючих и токсичных газов и паров, элегаза и кислорода в воздухе рабочей зоны и в окружающей среде

Диапазон рабочих температур

—

от -40°С до +50°С

Масса

—

3,5 кг

Госреестр

—

Внесён в Госреестр СИ.

Все характеристики

Технические вопросы: 8 800 777 20 78 доб. 329

Отправить заявку: sale@aprioris.ru

Под заказ

Сделать запрос

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Портативный переносной газоанализатор ПЭМ-4М2 используется для оперативного измерения концентрации кислорода (O₂), оксида углерода (CO), оксида азота (NO), диоксида азота (NO₂), диоксида серы (SO₂) в дымовых газах топливосжигающих установок на любом виде топлива.

Область применения ПЭМ-4М2:

- для экономии сжигаемого топлива путём регулирования по остаточному кислороду (О₂) соотношения «топливо / воздух» в печах, котлах, газовых турбинах и других ТСУ, работающих на любом виде топлива;
- для экологического контроля содержания загрязняющих веществ в промышленных выбросах действующих технологических установок.

Газоанализатор используется в невзрывоопасных зонах помещений и наружных установок.

Особенности газоанализатора ПЭМ-4М2:

- ёмкие и надёжные английские датчики City Technologi;
- собственный побудитель расхода, сборник конденсата и система фильтрации пробы;
- в программное обеспечение заложена матрица взаимного влияния измеряемых газов (при измерении газов происходит корректировка сигнала от датчика с учётом данных от других датчиков, благодаря чему снижается негативный эффект кросс-чувствительности и повышается точность измерений);
- датчики защищены от отравления (быстрой выработки ресурса из-за слишком высоких концентраций измеряемых газов);
- два измерительных контура (с автоматической очисткой от агрессивных компонентов для измерения СО и О₂ и без очистки для измерения SO₂ и NO_x);
- индикаторные каналы измерения температуры отходящих газов, давления и температуры окружающей среды;
- дополнительно вычисляются технологические параметры топливосжигающих установок - концентрация диоксида углерода (СO₂), сумма оксидов азота (NO_x), коэффициент избытка воздуха (А) и коэффициент полезного действия (КПД) сгорания топлива (для более точного расчёта в газоанализаторе заложена функция выбора вида топлива; всего 9 вариантов).

Конструктивные особенности ПЭМ4М2

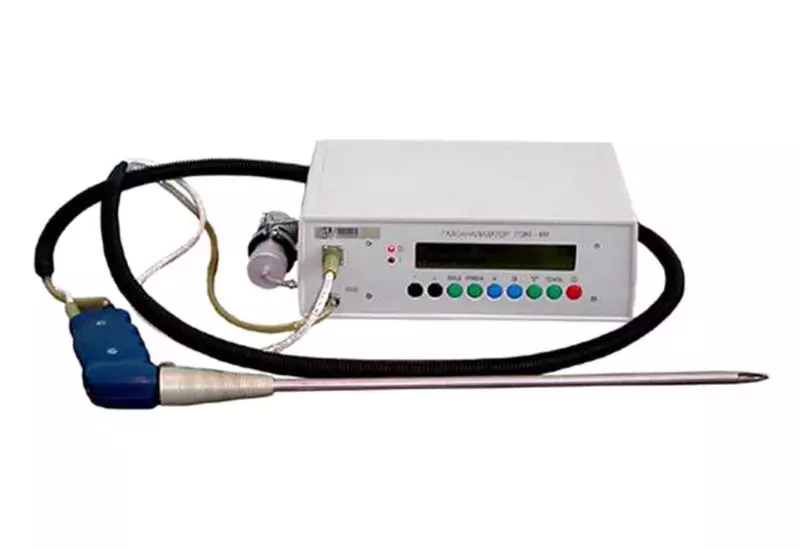

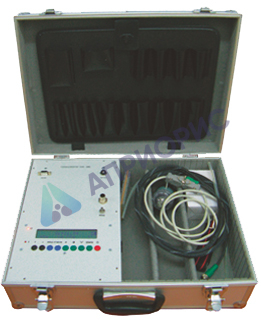

Газоанализатор является портативным переносным прибором, состоящим из блока анализатора и пробоотборного зонда, которые соединены шлангом и помещены в переносную сумку или кейс. Конструктивно газоанализатор выполнен в пластиковом корпусе, на лицевую панель которого выведены двухстрочный жидкокристаллический индикатор (ЖКИ) для отображения измерительной информации, клавиатура и соединительные разъёмы. Объёмный навесной фильтр закреплён на боковой поверхности сумки либо на внутренней поверхности кейса Защитный химический фильтр закреплён на задней поверхности блока газоанализатора. Пробоотборный зонд выпускается в стандартном (до +700 °С) и высокотемпературном (до +1000 °С) исполнении.

Принцип действия газоанализатора основан на применении:
- комплекта электрохимических измерительных датчиков - для измерения содержания O₂, СО, NО, NO₂, SO₂;
- термоэлектрического преобразователя - для измерения температуры газового потока;
- полупроводниковых датчиков - для измерения температуры и давления окружающей среды.

Исполнения газоанализатора (в зависимости от наличия электрохимических датчиков):
- ПЭМ-4М2-102 - наличие датчиков O₂;
- ПЭМ-4М2-203 - наличие датчиков O₂, CO;
- ПЭМ-4М2-313 - наличие датчиков O₂, СО, NO;
- ПЭМ-4М2-433 - наличие датчиков O₂, СО, NO, NO₂;
- ПЭМ-4М2-453 - наличие датчиков O₂, СО, NO, SO₂;
- ПЭМ-4М2-573 - наличие датчиков O₂, СО, NO, NO₂; SO₂.

Способ отбора пробы - принудительный, встроенным побудителем расхода.

Метрологические характеристики газоанализатора ПЭМ-4М2

Измеряемый газ	Диапазон измерений		Предел основной допускаемой погрешности
Измеряемый газ	объёмная доля	массовая концентрация, мг/м³	приведенная	относительная, %
O₂	(0 - 5) % об.		± 0,25 % об.	-
O₂	(5 - 21) % об.		-	± 5
CO	(0 - 200) ppm	0 - 233	± 5 %	-
	(200 - 4000) ppm	233 - 4668	-	± 5
	(200 - 40000) ppm	233 - 46680	-	± 5
SO₂	(0 - 200) ppm	0 - 532	± 5 %	-
SO₂	(200 - 2000) ppm	532 - 5320	-	± 5
NO	(0 - 200) ppm	0 - 252	± 5 %	-
NO	(200 - 1000) ppm	252 - 1260	-	± 5
NO₂	(0 - 100) ppm	0 - 191	± 10 %	-

Технические характеристики портативного переносного газоанализатора для дымовых газов топливосжигающих установок ПЭМ-4М2

Характеристики	Значения
Количество измеряемых компонентов	от 1 до 5
Предел допускаемой вариации показаний в долях предела допускаемой основной погрешности, не более	0,5
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в рабочих условиях от +5 до + 40 °С на каждые 10 °С в долях предела допускаемой основной погрешности, не более	0,5
Предел допускаемой дополнительной погрешности от изменения атмосферного давления в рабочих условиях от 84 до 106,7 кПа на каждые 3,3 кПа в долях предела допускаемой основной погрешности, не более	0,3
Время прогрева газоанализатора, с, не более	120
Время установления показаний, с, не более	120
Расход (поток) пробы через газоанализатор, дм³/мин	0,6 - 1,5
Электропитание	внутренний портативный аккумулятор
Напряжение питания аккумулятора, В	12
Ёмкость аккумулятора, А/ч	0,8
Время непрерывной работы в автономном режиме, ч, не менее	12
Габаритные размеры, мм:
- блока анализатора (Д×Ш×В)	258×116×85
- общая длина пробоотборного зонда, не менее	400
- длина погружной части зонда, не менее	300
Масса, кг:
- блока анализатора	2
- пробоотборного зонда	0,7
Средняя наработка на отказ газоанализатора, ч, не менее	10000
Средний срок службы, лет, не менее:
- газоанализатора	5
- сменных электрохимических датчиков	1,5
Параметры окружающей среды:
- окружающая среда	невзрывоопасная
- диапазон температуры окружающей среды, °С	от 5 до 40
- диапазон атмосферного давления, кПа (мм рт. ст.)	от 84,0 до 106,7 (от 630 до 800)
- диапазон относительной влажности окружающего воздуха при температуре +35 °С, %, не более	90
Параметры газовой пробы на входе пробоотборного зонда:
- температура газовой пробы в точке отбора (базовое исполнение), °С, не более	+700
- температура газовой пробы в точке отбора (исполнение на высокие температуры пробы), °С, не более	+1000
- разрежение, кПа, не более	2
- относительная влажность, %, не более	100
- содержание механических примесей (базовое исполнение), г/м³, не более	10
- содержание механических примесей (исполнение на повышенное содержание механических примесей), г/м³, не более	30
- объёмная доля O₂, %, не более	21
- объёмная доля CO (базовое исполнение), ppm, не более	4000
- объёмная доля CO (с расширенным диапазоном измерения), ppm, не более	40000
- объёмная доля CO₂, %, не более	20
- объёмная доля NO, ppm, не более	1000
- объёмная доля NO₂, ppm, не более	100
- объёмная доля SO₂, ppm, не более	2000
Межповерочный интервал, лет	1

Поверка ПЭМ-4М2

Поверка газоанализатора проводится в соответствии с документом «Газоанализатор ПЭМ-4М2. Методика поверки» ПГРА 41.00.00 МП, утвержденной ГЦИ СИ ФГУП «СНИИМ».

Основные средства поверки газоанализатора

Компонентный состав	Номер ГСО-ПГС по Госреестру
O₂-N₂	3721-87; 3726-87
CO-N₂	3804-87; 3811-87; 3827-87
NO-N₂	4428-88; 6193-91
NO₂-N₂	8371-2003
SO₂-N₂	4276-88; 4039-87

Комплект поставки газоанализатора ПЭМ-4М2

Наименование и условное обозначение	Обозначение или документ на поставку	Количество
Газоанализатор ПЭМ-4М2:	ТУ 4215-001-50570197-2008
- блок измерительный	ПГРА 41.01.00	1
- зонд пробоотборный	ПГРА 41.02.00	1
- кабель зонда	ПГРА 41.03.00	1
- фильтр объёмный навесной	ПГРА 41.01.04	1
- сумка переносная	-	1
- блок питания	-	1
- кабель RS-232	-	1
- комплект ЗИП (фильтрующие элементы)	ПГРА 41.00.00 ЗИ	1
Руководство по эксплуатации	ПГРА 41.00.00 РЭ	1
Паспорт	ПГРА 41.00.00 ПС	1
Методика поверки	ПГРА 41.00.00 МП	1
Программное обеспечение	ПГРА 41.00.00 ПО	1
