АТМАС анализатор пыли
Технические вопросы: 8 800 777 20 78 доб. 329
Отправить заявку: sale@aprioris.ru
(с НДС)
Анализатор пыли АТМАС предназначен для экспрессных и инспекционных измерений, непрерывного мониторинга массовой концентрации пыли разного происхождения и химического состава при контроле предельно допустимых концентраций в атмосферном воздухе, в воздухе рабочей зоны, при технологическом контроле чистоты воздуха объектов различного назначения, в воздухе санитарно-защитной зоны, промышленных выбросах, выбросах в атмосферу.
Если необходимо проводить измерения при низких температурах по дополнительному требованию Заказчика в стандартную комплектацию может быть включена изотермическая (термо) сумка.
Описание пылемера АТМАС
Анализатор пыли сделан в виде портативного корпуса, в котором расположен блок управления, состоящий из электронных плат питания, измерения частоты, управления и индикации, измерения климатических параметров. В плате управления и индикации используется одноплатный компьютерный модуль «ТИОН». В корпусе блока управления расположена воздуходувка. Блок регистрации установлен на верхнем торце корпуса устройства и расположен в отдельном кожухе. Пылемер имеет автономное и сетевое питанием и вместе с принадлежностями размещаются в специальной носимой сумке.
Принцип действия блока регистрации основан на заряде частиц пыли в поле коронного разряда, создаваемым высоковольтным электродом, и последующим их осаждением на поверхности датчика пыли, в качестве которого используется кварцевый пьезоэлемент. При осаждении частиц пыли на поверхность датчика происходит изменение частоты его колебаний, которое пропорционально массе осевшей пыли.
Устройство блока регистрации
Блок регистрации сделан из пластика и представляет собой пустотелый цилиндр, закрытый кожухом. Внутри цилиндра расположена пробоотборная камера, в которую вмонтирован высоковольтный игольчатый электрод. Накидная гайка, размещённая на входном фланце, позволяет крепить и извлекать из блока регистрации пробоотборную камеру вместе с изолятором, игольчатым электродом и импактором.
Отбор пробы пыли осуществляется встроенной воздуходувкой через импактор, который устанавливается на входном фланце блока регистрации. Импактор имеет две сменные насадки и съёмный коллектор.
В центре выходного фланца измерительной камеры смонтирован датчик пыли, сигнал с которого поступает на блок измерения частоты).
Номинальное значение объёмного расхода анализируемой пробы составляет 1 л/мин. В режиме отбора проб на высоковольтный электрод подаётся напряжение от высоковольтного блока питания, который установлен в корпусе устройства. Время отбора пробы зависит от массовой концентрации пыли, минимальное время отбора составляет 30 секунд.
Внутри корпуса на задней крышке пылемера установлена плата измерения климатических параметров, которая содержит датчики температуры, влажности и атмосферного давления окружающего воздуха.
Для удаления загрязнения рабочей поверхности датчика пыли необходимо периодически осуществлять его механическую очистку при помощи устройства очистки (щётки) со специальным гигроскопичным чистящим покрытием.
Конструкция кожуха блока регистрации имеет порт очистки, в котором предусмотрены направляющие для установки щётки.
Датчик пыли крепится к плате и находится на держателе, который может перемещаться с позиции отбора пробы на позицию очистки и обратно с помощью винтового привода, который позволяет установить необходимый зазор (4 - 5 мм) между поверхностью датчика и боковой стенкой порта очистки.
В режиме отбора проб герметизацию пробоотборной камеры обеспечивает пружинный механизм, который прижимает плату датчика пыли к уплотнительной манжете.
В режиме очистки датчика пыли щётка устанавливается в направляющие с лицевой стороны прибора и протягивается через порт очистки. Предварительно покрытие щётки смачивается дистиллированной водой с моющим раствором БВЕК 610000.700, ёмкости с которыми входят в комплект поставки.
Положение держателя с датчиком пыли контролируется концевым выключателем, который при использовании порта очистки дополнительно блокирует напряжение на высоковольтном электроде.
Блок управления расположен в корпусе прибора из пластика, на котором находятся элементы управления и индикации. Блоки измерения частоты, напряжения и одноплатный компьютер расположены на единой плате. На отдельных платах размещён блок питания с аккумуляторной батареей и высоковольтный блок питания. Соединения всех плат осуществляется плоскими многожильными кабелями.
Блок управления имеет жидкокристаллический цветной матричный дисплей высокого разрешения, который даёт возможность выводить данные в виде графиков. При этом появляется дополнительная возможность в процессе измерений обрабатывать информацию и анализировать динамику изменения запылённости воздуха в контролируемых объектах.
На боковой стенке корпуса справа установлен разъем, который используется для подсоединения внешних USB устройств. Слева имеется разъем для подключения сетевого адаптера питания.

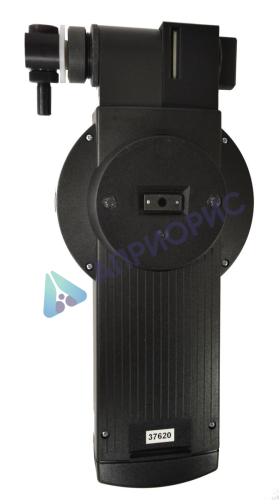

На тыльной стороне блока управления размещено гнездо для установки штатива.
Питание всех узлов блока управления осуществляется через сетевой адаптер питания или от автономного источника постоянного тока (встроенной аккумуляторной батареи). В блоке питания предусмотрен индикаторный светодиод, отражающий наличие в сети напряжения 220 В, а также процесс зарядки аккумуляторной батареи.
Принцип действия анализаторов пыли базируется на пьезоэлектрическом методе измерений, суть которого в измерении собственной частоты пьезоэлемента во время осаждения на его поверхность аэрозольных частиц.
При прокачке воздуха через анализатор частицы в пробе воздуха попадают в поле коронного разряда, создаваемого электродом, где получают электрический заряд и осаждаются на поверхности пьезоэлемента. При осаждении частиц на поверхность пьезоэлемента происходит изменение частоты его колебаний, которое пропорционально массе осевшей пыли.
Внешний вид изотермической (термо) сумки для АТМАС
Включённый анализатор пыли размещается внутри сумки, а на вход импактора при помощи съёмного нажимного фитинга устанавливается силиконовая трубка, которая выходит за внешнюю поверхность сумки и через которую отбирается проба воздуха. Термоизоляция стенок сумки и количества тепла, выделяемого устройством в процессе работы, поддерживает внутри сумки рабочие условия эксплуатации, при которых температура воздуха внутри сумки выше плюс 1 °С.
Конструкция сумки предусматриваем «мягкое» прозрачное окно, которое в рабочем положении находится над дисплеем устройства, что даёт возможность управлять пылемером и отслеживать результаты измерений. Управление осуществляется при помощи беспроводной компьютерной мыши, USB-адаптер которой подключается к разъёму, размещённому на корпусе прибора.
Технические характеристики анализатора пыли АТМАС
Характеристики | Значения |
Диапазон измерений массовой концентрации пыли, мг/м3 | от 0,1 до 150 |
Пределы допускаемой относительной погрешности измерений массовой концентрации пыли, %: | |
- в поддиапазоне от 0,1 до 20 мг/м3 | ± 20 |
- в поддиапазоне от 20 до 150 мг/м3 | ± 25 |
Объёмный расход отбираемой пробы, дм3/мин | 1 ± 0,05 |
Напряжение питания, В: | |
- от сети переменного тока частотой (50 ± 1) Гц через адаптер | 220 ± 22 |
- от аккумуляторной батареи | 12 |
Потребляемая мощность при работе от сети переменного тока, В∙А, не более | 45 |
Наработка на отказ, ч., не менее | 7500 |
Продолжительность непрерывной работы (без подзарядки) от аккумуляторов, ч., не менее | 8 |
Рабочие условия эксплуатации: | |
- температура окружающего воздуха, °С | от +1 до +40 |
- относительная влажность окружающего воздуха, %, не более | 90 |
- атмосферное давление, кПа | от 84 до 106,7 |
Габаритные размер, мм, не более | 330×150×60 |
Масса, кг, не более | 1,1 |
Межповерочный интервал, мес. | 12 |
Комплект поставки
Наименование | Количество |
Анализатор пыли АТМАС | 1 |
Комплект импакторов (PM2,5; РМ10) | 1 |
Адаптер | 1 |
Аккумуляторная батарея | 1 |
Разбавитель | 1 |
Набор принадлежностей | 1 |
Сумка для хранения и транспортирования | 1 |
Паспорт | 1 |
Руководство по эксплуатации | 1 |
Разрешительная документация и сертификаты на пылемер АТМАС
У анализатора пыли АТМАС имеется Свидетельство об утверждении типа средств измерений (РФ). Данная документация высылается дополнительно по запросу Потребителя.

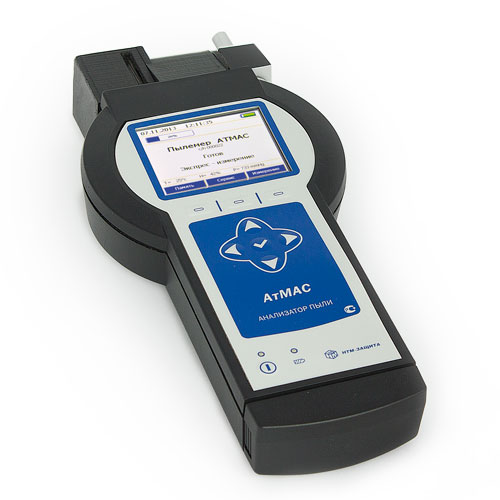

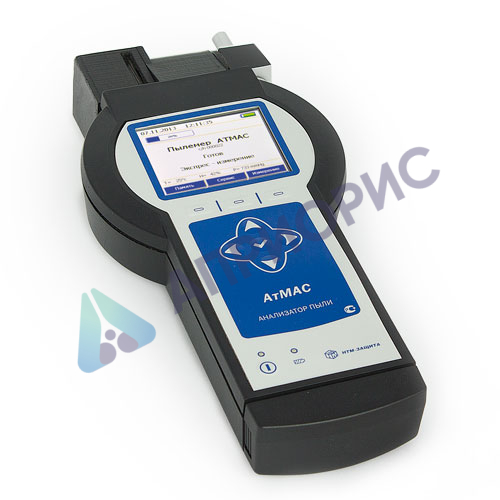

Внешний вид анализатора пыли АТМАС
1 - лицевая панель блока управления с клавиатурой;
2 - светодиод, указывающий на разряд аккумуляторной батареи;
3 - кнопка «ПИТАНИЕ» - электронного включения;
4 - светодиод индикации работы;
5 - кнопки перемещения курсора и кнопка «ВВОД»;
6 - разъём для подключения сетевого адаптера питания;
7 - жидкокристаллический матричный дисплей (экран);
8 - винт прижима;
9 - порт очистки датчика пыли;
10 - импактор;
11 - разъём USB, (USB-порт);
12 - кнопки выбора режимов.
Внешний вид пробоотборной камеры с изолятором и импактором
1 - корпус пробоотборной камеры;
2 - контакт высоковольтного электрода;
3 - изолятор;
4 - уплотнительное кольцо;
5 - накидная гайка;
6 - импактор;
7 - сменная насадка;
8 - съёмный коллектор.
Функциональная схема
Характеристики | Значения |
Диапазон измерений массовой концентрации пыли, мг/м3 | от 0,1 до 150 |
Пределы допускаемой относительной погрешности измерений массовой концентрации пыли, %: | |
- в поддиапазоне от 0,1 до 20 мг/м3 | ± 20 |
- в поддиапазоне от 20 до 150 мг/м3 | ± 25 |
Объёмный расход отбираемой пробы, дм3/мин | 1 ± 0,05 |
Напряжение питания, В: | |
- от сети переменного тока частотой (50 ± 1) Гц через адаптер | 220 ± 22 |
- от аккумуляторной батареи | 12 |
Потребляемая мощность при работе от сети переменного тока, В∙А, не более | 45 |
Наработка на отказ, ч., не менее | 7500 |
Продолжительность непрерывной работы (без подзарядки) от аккумуляторов, ч., не менее | 8 |
Рабочие условия эксплуатации: | |
- температура окружающего воздуха, °С | от +1 до +40 |
- относительная влажность окружающего воздуха, %, не более | 90 |
- атмосферное давление, кПа | от 84 до 106,7 |
Габаритные размер, мм, не более | 330×150×60 |
Масса, кг, не более | 1,1 |
Межповерочный интервал, мес. | 12 |
